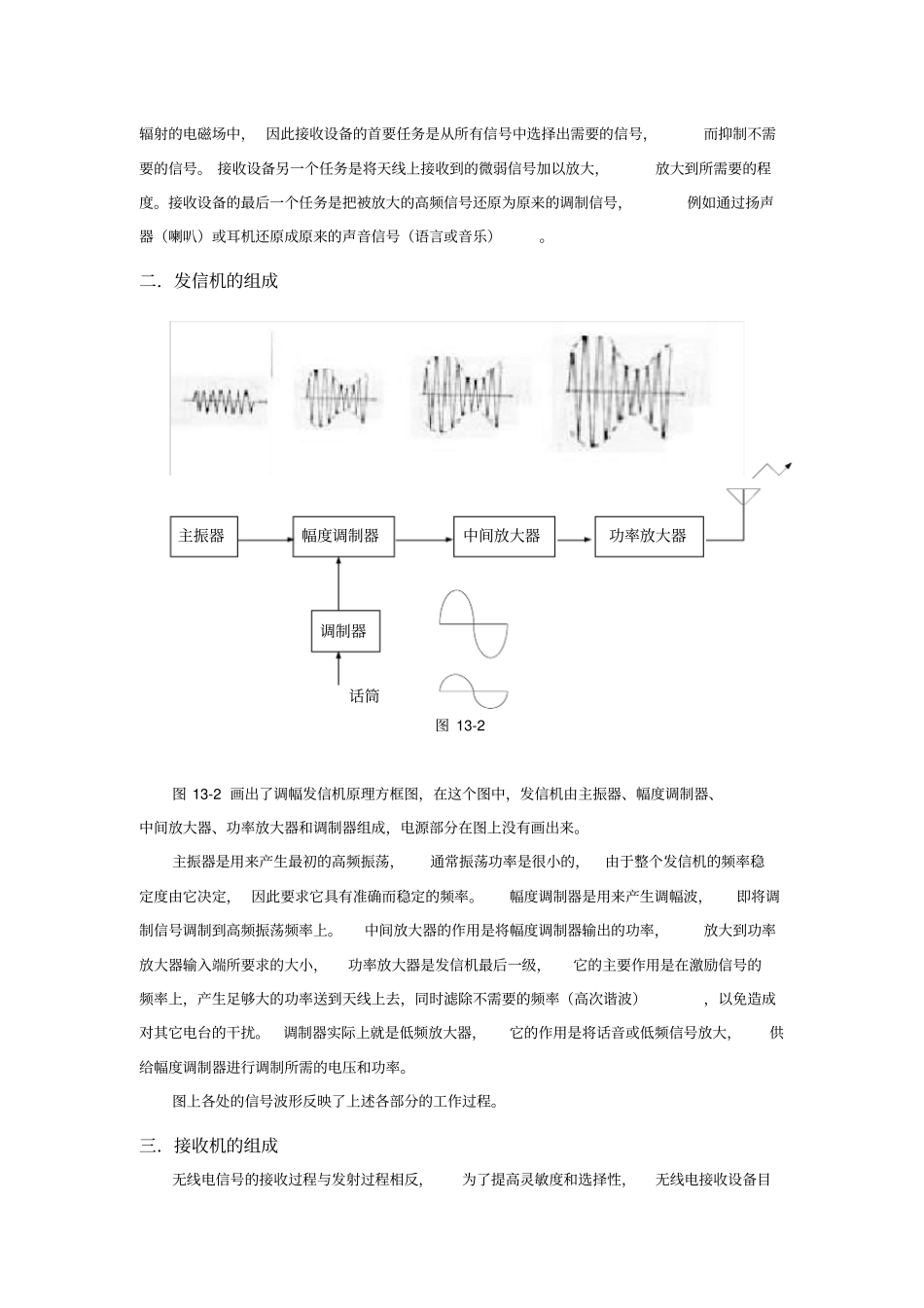

实验 13 调幅发射与接收完整系统的联调13-1 无线电通信概述一．无线电通信系统的组成无线电通信的主要特点是利用电磁波的空间的传播来传递信息，例如将一个地方的语言消息传送到另一个地方。这个任务是由无线电发射设备、无线电接收设备和发射天线、接收天线等来完成的。这些设备和传播的空间，就构成了通常所说的无线电通信系统，图13-1是传送语言消息的无线电系统组成图。图 13-1 发射设备是无线电系统的重要组成部分，它是将电信号变换为适应于空间传播特性的信号的一种装置。 它首先要产生频率较高并且具有一定功率的振荡。因为只有频率较高的振荡才能被天线有效地辐射，还需要有一定的功率才可能在空间建立一定强度的电磁场，并传播到较远的地方去。 高频功率的产生通常是利用电子管或晶体管，把直流能量转换为高频能量，这是由高频振荡器和高频功率放大器完成的。通常是经过转换设备如话筒就是最简单的转换设备，把消息转变成电的信号，这种电信号的频率都比较低，不适于直接从天线上辐射。因此，为了传递消息，就要使高频振荡的某一个参数随着上述电信号而变化，这个过程叫做调制。在无线电发射设备中，消息是 “记载”在载波上而传送出去的。接收设备的功能和发射设备相反，它是将经信道传播后接收到的信号恢复成与发送设备输入信号相一致的一种装置。将接收天线架设在上述电磁波传播所能到达的地方，则通过电磁感应就会在接收天线上得到高频信号的感应电动势，它加到接收设备的输入端。由于接收天线同时处在其它电台所辐射的电磁场中， 因此接收设备的首要任务是从所有信号中选择出需要的信号，而抑制不需要的信号。 接收设备另一个任务是将天线上接收到的微弱信号加以放大，放大到所需要的程度。接收设备的最后一个任务是把被放大的高频信号还原为原来的调制信号，例如通过扬声器（喇叭）或耳机还原成原来的声音信号（语言或音乐）。二．发信机的组成图 13-2 图 13-2 画出了调幅发信机原理方框图，在这个图中，发信机由主振器、幅度调制器、中间放大器、功率放大器和调制器组成，电源部分在图上没有画出来。主振器是用来产生最初的高频振荡，通常振荡功率是很小的，由于整个发信机的频率稳定度由它决定， 因此要求它具有准确而稳定的频率。幅度调制器是用来产生调幅波，即将调制信号调制到高频振荡频率上。中间放大器的作用是将幅度调制器输出的功率，放大到功率放大器输入端所要求的大小，功率放大器是发信机最后一级，...
