模具开发流程规范

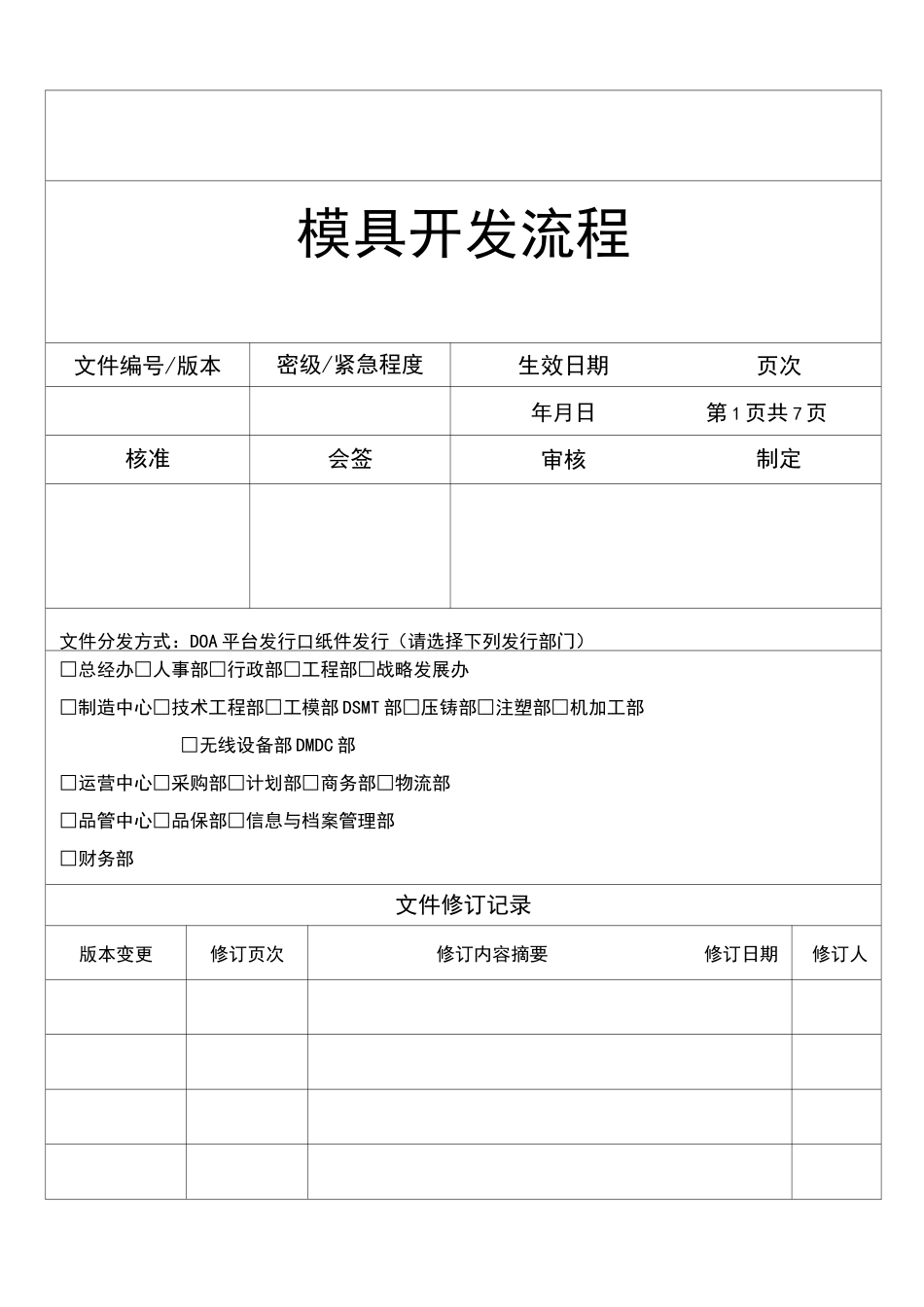

模具开发流程文件编号/版本密级/紧急程度生效日期页次年月日第 1 页共 7 页核准会签审核制定文件分发方式：DOA 平台发行口纸件发行（请选择下列发行部门）□总经办□人事部□行政部□工程部□战略发展办□制造中心□技术工程部□工模部 DSMT 部□压铸部□注塑部□机加工部□无线设备部 DMDC 部□运营中心□采购部□计划部□商务部□物流部□品管中心□品保部□信息与档案管理部□财务部文件修订记录版本变更修订页次修订内容摘要修订日期修订人1目的通过对新模具开发制作过程的流程控制，确保模具开发制作在受控状态下进行，以提供给客户满意的产品。2范围适用于公司所有压铸、塑胶、五金模具的开发制作。3职责3.1技术工程部3.1.1 提供需开发模具的产品 3D 图并根据出模条件进行必要的修改。3.1.2 提出模具制作申请，走完签核流程。提供产品材料、用途、模具寿命、模具交期等必要信息。3.1.3 同工模部一起完成模具 BOM 的建立。3.1.3 模具开发完成后根据试做结果提出改善需求。3.2 工模部3.2.1 对产品 3D 图根据出模条件提出修改意见。3.2.2 对模具开发费用进行评估并报价。3.2.3 负责模具的结构设计、同技术工程部一起完成模具 BOM 的建立。3.2.4 提出材料采购申请。3.2.4 对模具进行加工制作，并进行不良修正。3.2.5 提出模具试做申请。3.2.5 模具图纸的存档和模具清册的建立。3.3 压铸部：负责对新的压铸模具进行最佳状况的试做，并对不良状况提出修正意见。3.4 注塑部：负责对新的塑胶模具进行最佳状况的试做，并对不良状况提出修正意见。3.5 品管中心：负责对产品进行外观判定，重要尺寸的测量。3.6 PMC:负责提供客户的产品交期和交期的调整。3.7 采购部：根据模具 BOM 对所需材料进行采买。4 流程图流程责任单位管制重点流程表单rNG模具开发申请11模具结构设计］1\物资采购\］模具制作 Jr模具试做1OKr结项转入量产技术工程部工模部技术工程部组织开模评审，提出模具开发申请工模部对模具开发费用进行评估《模具报价表》《模具/治具制作申请单》工模部技术工程部工模部根据模具制作要求和产品3D 图，完成模具结构设计工模部和技术工程部一起完成模具 BOM 的建立《模具 BOM 关联式报表》工模部、H-1、运营中心工模部提出物资申购需求运营中心根据模具 BOM 生成工单，进行物资采购《物资申购单》工模部工模部做出《模具加工日程表》按《模具制造工艺流程》进行模具加工制作《模具加工日程表》《模...
