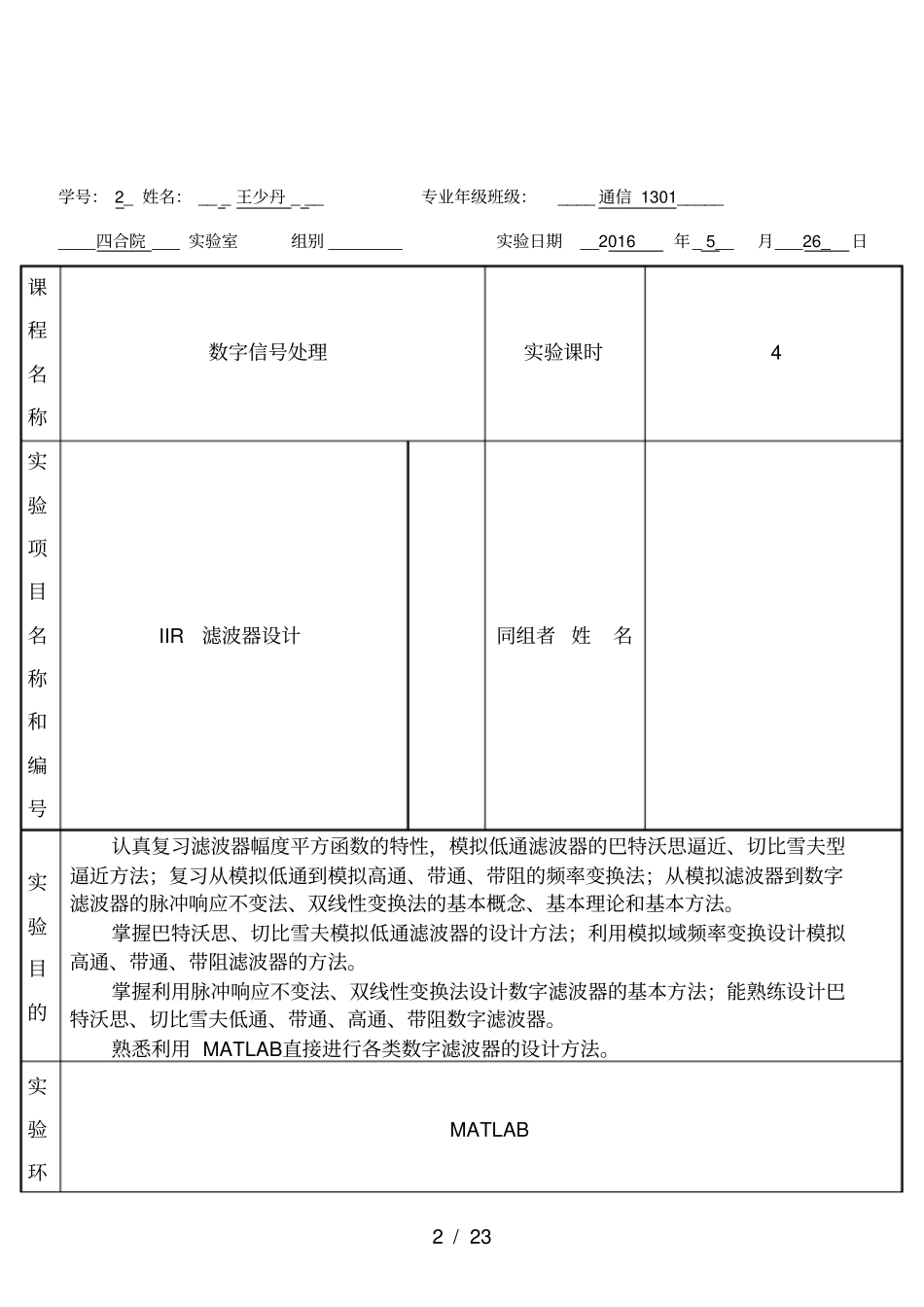

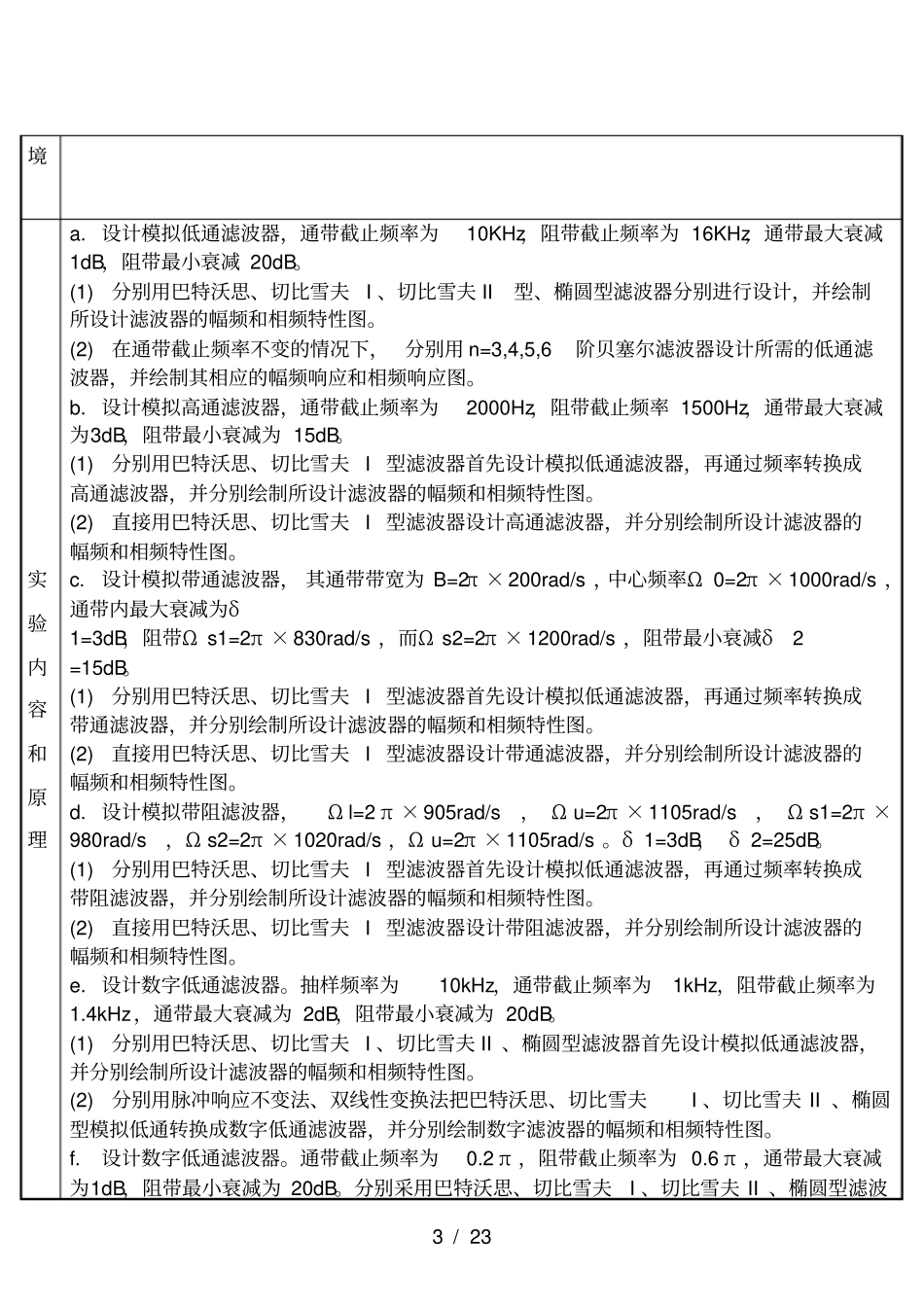

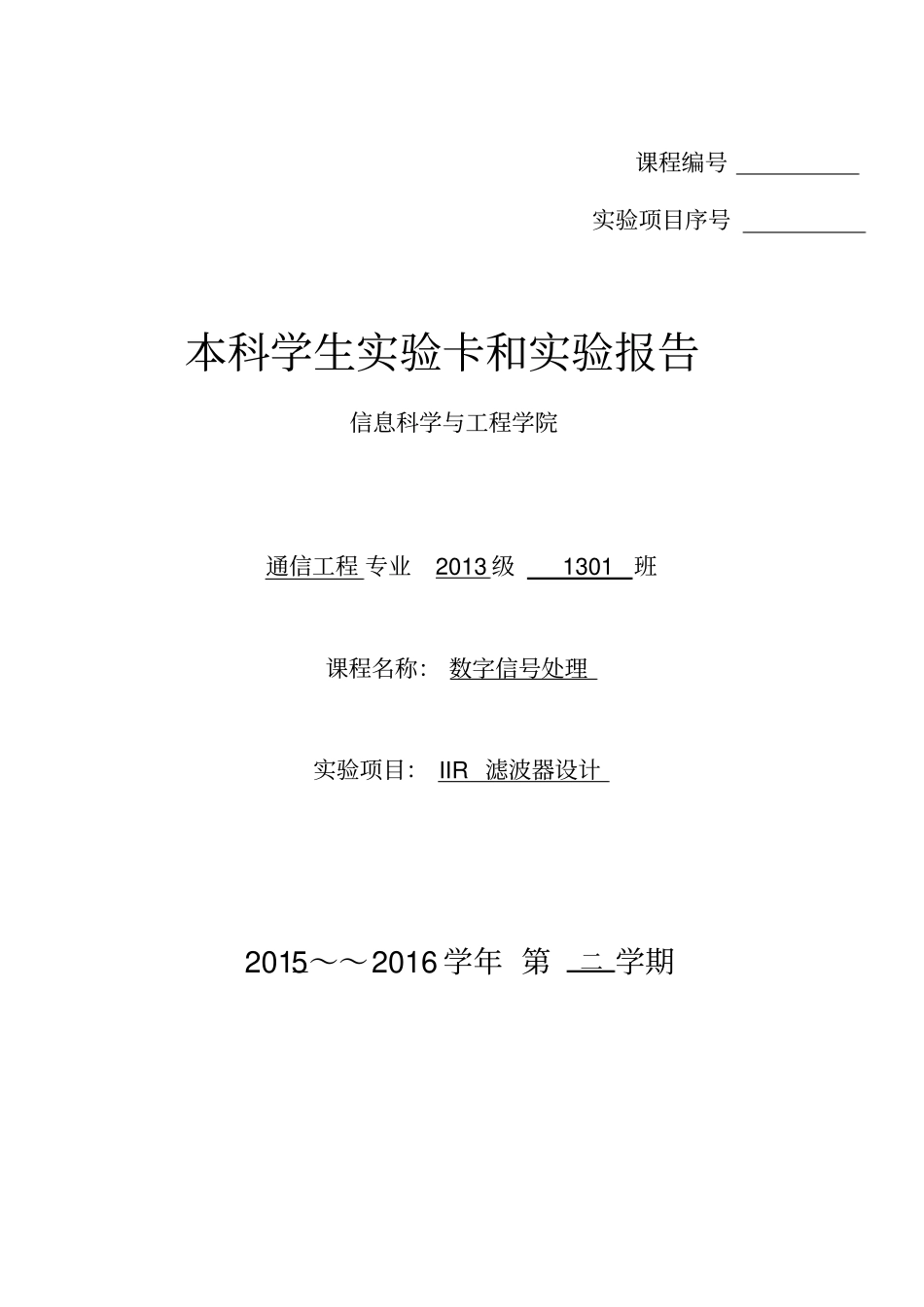

课程编号实验项目序号本科学生实验卡和实验报告信息科学与工程学院通信工程 专业2013 级1301班课程名称： 数字信号处理实验项目： IIR 滤波器设计2015～～2016 学年 第二 学期2 / 23 学号： 2_ 姓名： __ _ 王少丹 _ __ 专业年级班级： ____ 通信 1301_____ ____四合院 ___ 实验室组别 ________ 实验日期 __2016 年_ 5__ 月___26_ 日课程名称数字信号处理实验课时4 实验项目名称和编号IIR 滤波器设计同组者 姓名实验目的认真复习滤波器幅度平方函数的特性，模拟低通滤波器的巴特沃思逼近、切比雪夫型逼近方法；复习从模拟低通到模拟高通、带通、带阻的频率变换法；从模拟滤波器到数字滤波器的脉冲响应不变法、双线性变换法的基本概念、基本理论和基本方法。掌握巴特沃思、切比雪夫模拟低通滤波器的设计方法；利用模拟域频率变换设计模拟高通、带通、带阻滤波器的方法。掌握利用脉冲响应不变法、双线性变换法设计数字滤波器的基本方法；能熟练设计巴特沃思、切比雪夫低通、带通、高通、带阻数字滤波器。熟悉利用 MATLAB 直接进行各类数字滤波器的设计方法。实验环MATLAB 3 / 23 境实验内容和原理a. 设计模拟低通滤波器，通带截止频率为10KHz，阻带截止频率为 16KHz，通带最大衰减1dB，阻带最小衰减 20dB。(1) 分别用巴特沃思、切比雪夫I 、切比雪夫 II 型、椭圆型滤波器分别进行设计，并绘制所设计滤波器的幅频和相频特性图。(2) 在通带截止频率不变的情况下， 分别用 n=3,4,5,6 阶贝塞尔滤波器设计所需的低通滤波器，并绘制其相应的幅频响应和相频响应图。b. 设计模拟高通滤波器，通带截止频率为2000Hz，阻带截止频率 1500Hz，通带最大衰减为3dB，阻带最小衰减为 15dB。(1) 分别用巴特沃思、切比雪夫 I 型滤波器首先设计模拟低通滤波器，再通过频率转换成高通滤波器，并分别绘制所设计滤波器的幅频和相频特性图。(2) 直接用巴特沃思、切比雪夫 I 型滤波器设计高通滤波器，并分别绘制所设计滤波器的幅频和相频特性图。c. 设计模拟带通滤波器， 其通带带宽为 B=2π × 200rad/s ，中心频率Ω 0=2π × 1000rad/s ，通带内最大衰减为δ1=3dB，阻带Ω s1=2π × 830rad/s ，而Ω s2=2π × 1200rad/s ，阻带最小衰减δ2 =15dB。(1) 分别用巴特沃思、切比雪夫 I 型滤波器首先设计模拟低通滤波器，再通过频率转换成带通滤波器，并分别绘制所设计滤波器的幅频和相频...
