试验一单管共射极放大电路的设计

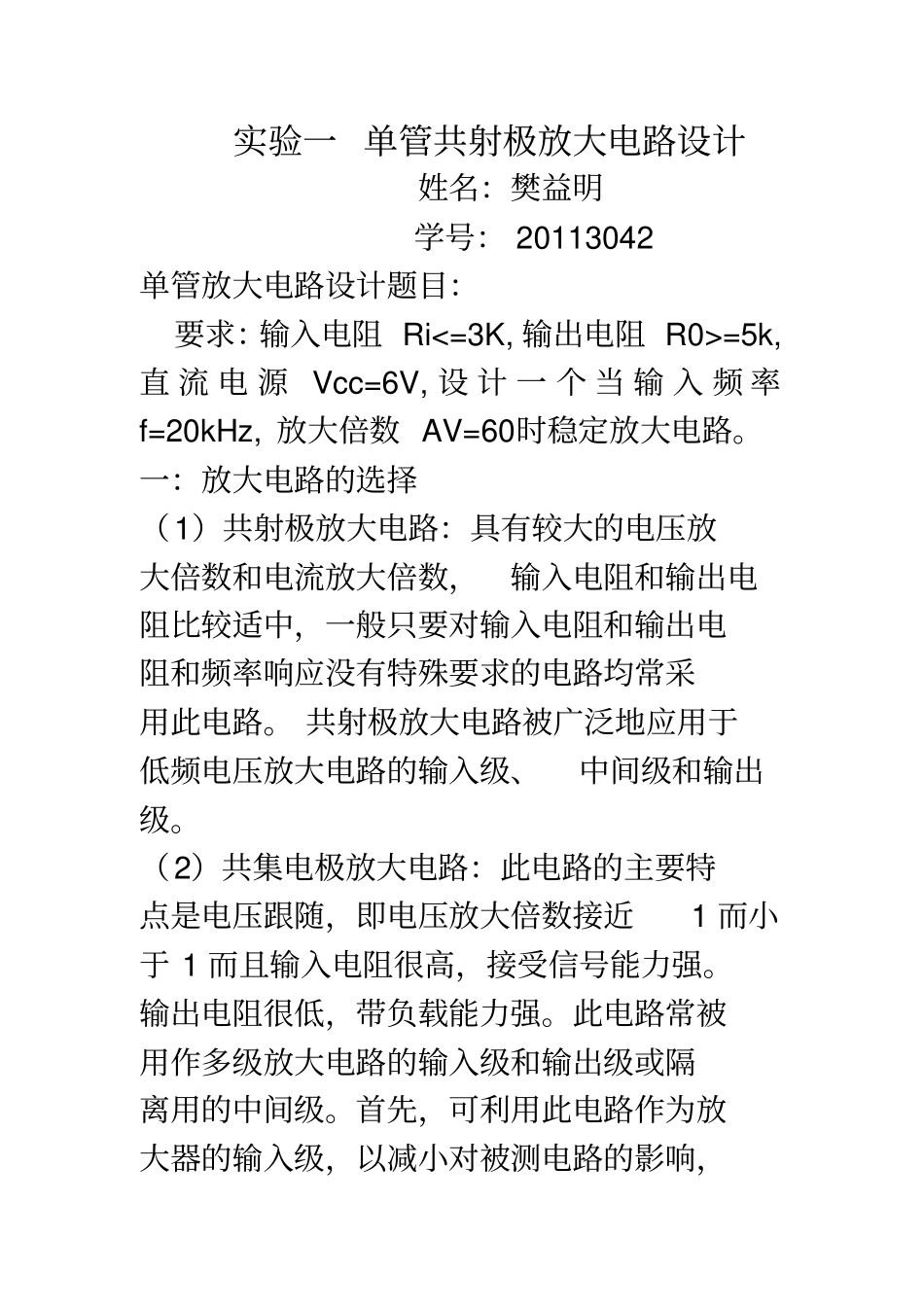

试验一单管共射极放大电路的设计_第1页
1/17

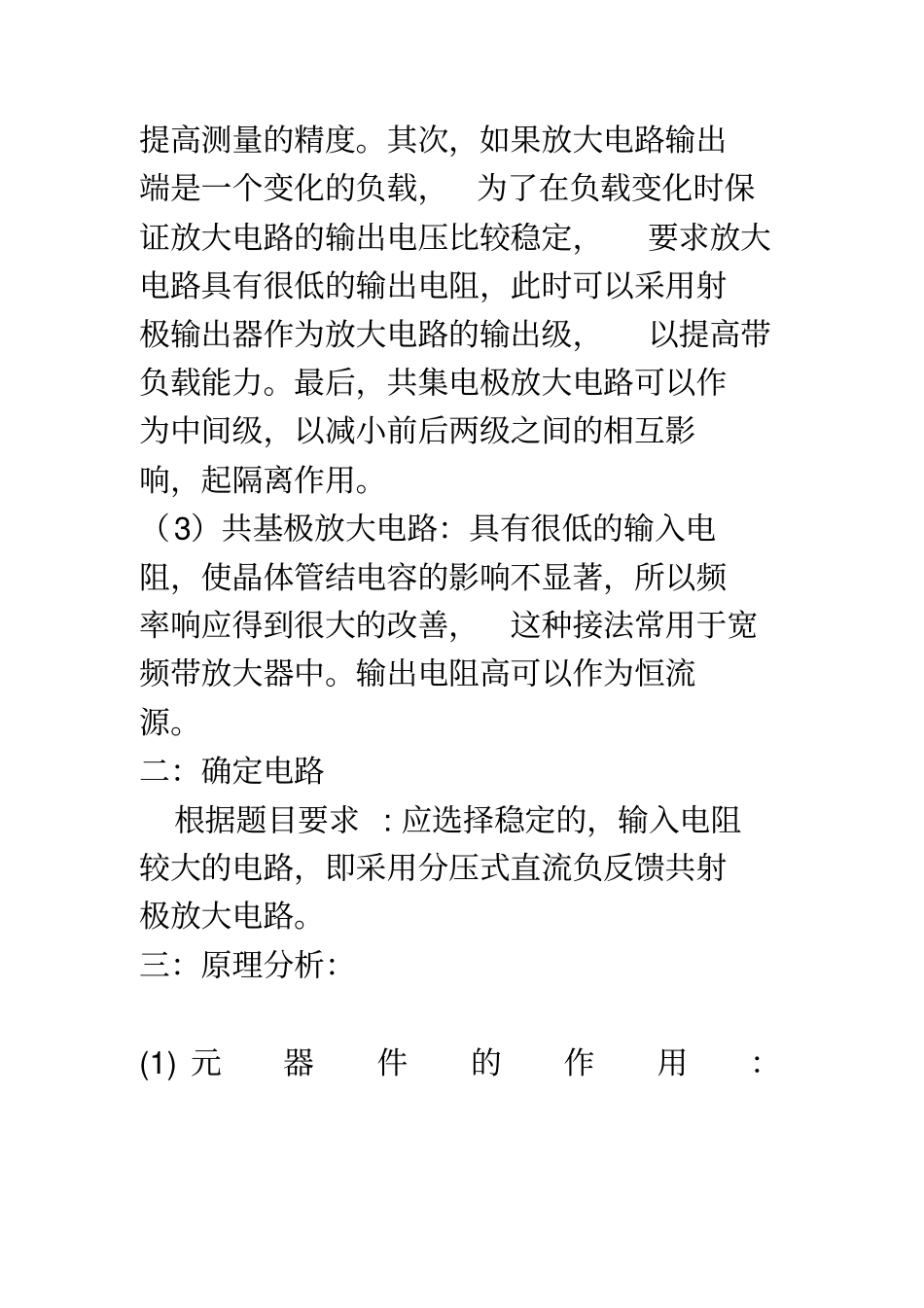

试验一单管共射极放大电路的设计_第2页
2/17

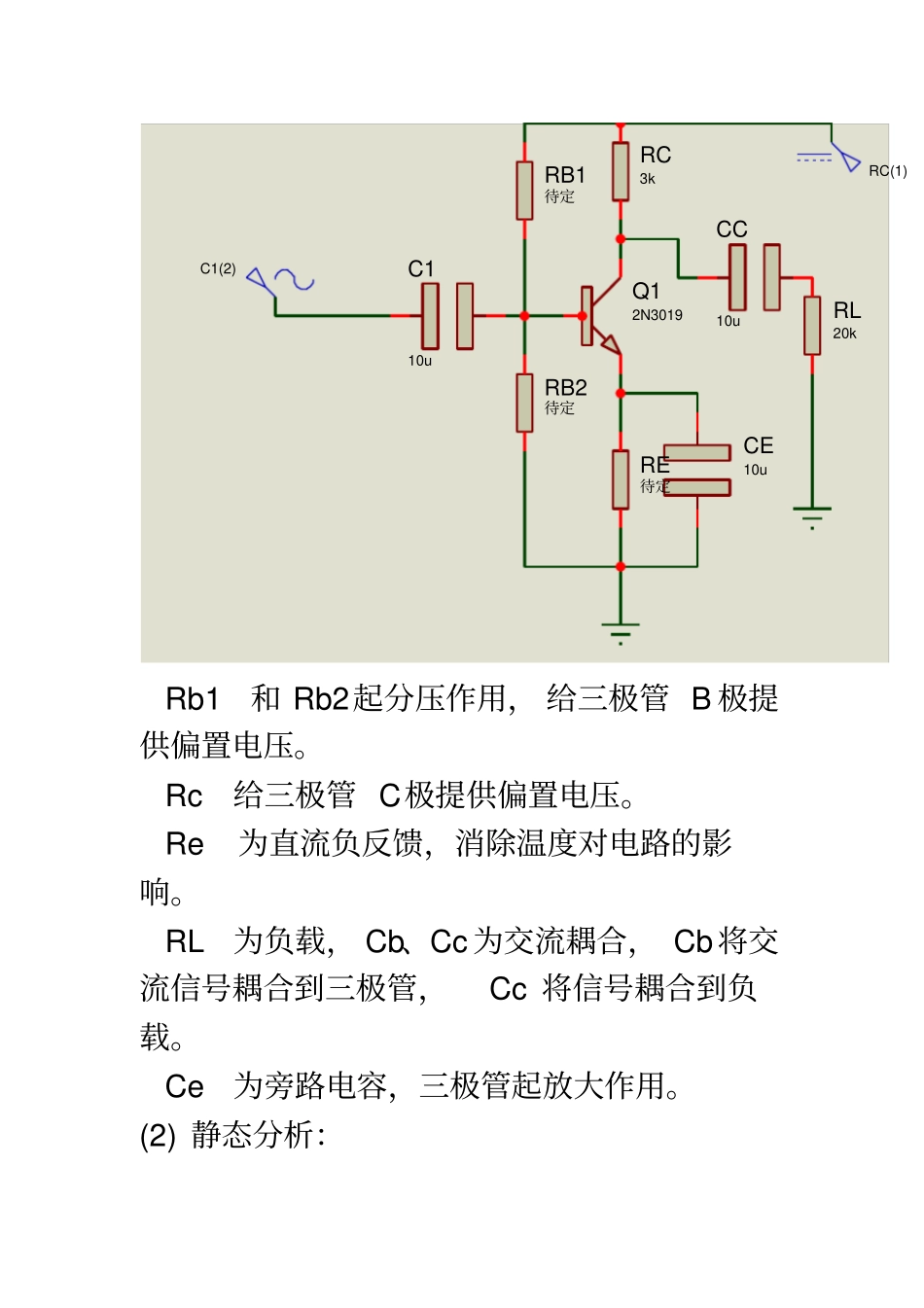

试验一单管共射极放大电路的设计_第3页
3/17
实验一 单管共射极放大电路设计姓名:樊益明学号: 20113042 单管放大电路设计题目:要求:输入电阻 Ri<=3K, 输出电阻 R0>=5k,直 流 电 源 Vcc=6V, 设 计 一 个 当 输 入 频 率f=20kHz, 放大倍数 AV=60时稳定放大电路。一:放大电路的选择(1)共射极放大电路:具有较大的电压放大倍数和电流放大倍数,输入电阻和输出电阻比较适中,一般只要对输入电阻和输出电阻和频率响应没有特殊要求的电路均常采用此电路。 共射极放大电路被广泛地应用于低频电压放大电路的输入级、中间级和输出级。(2)共集电极放大电路:此电路的主要特点是电压跟随,即电压放大倍数接近1 而小于 1 而且输入电阻很高,接受信号能力强。输出电阻很低,带负载能力强。此电路常被用作多级放大电路的输入级和输出级或隔离用的中间级。首先,可利用此电路作为放大器的输入级,以减小对被测电路的影响,提高测量的精度。其次,如果放大电路输出端是一个变化的负载,为了在负载变化时保证放大电路的输出电压比较稳定,要求放大电路具有很低的输出电阻,此时可以采用射极输出器作为放大电路的输出级,以提高带负载能力。最后,共集电极放大电路可以作为中间级,以减小前后两级之间的相互影响,起隔离作用。(3)共基极放大电路:具有很低的输入电阻,使晶体管结电容的影响不显著,所以频率响应得到很大的改善,这种接法常用于宽频带放大器中。输出电阻高可以作为恒流源。二:确定电路根据题目要求 : 应选择稳定的,输入电阻较大的电路,即采用分压式直流负反馈共射极放大电路。三:原理分析:(1) 元器件的作用:Q12N3019C110uCC10uRB1待定RC3kRB2待定RE待定RL20kRC(1)C1(2)CE10u Rb1和 Rb2起分压作用, 给三极管 B 极提供偏置电压。 Rc给三极管 C极提供偏置电压。 Re为直流负反馈,消除温度对电路的影响。 RL为负载, Cb、Cc 为交流耦合, Cb将交流信号耦合到三极管,Cc 将信号耦合到负载。 Ce为旁路电容,三极管起放大作用。(2) 静态分析:即三极管β的确定,即Ib=bmin+Ibmax)/2得 对 应 的Ic, 所 以 β=Ic/Ib.由AV= - βRL'/rbe 得rbe= -BRL'/AV, 又 rbe=300+26/Ib,得 Ib,vB=2Vbe, Ve=Vb-Vbe,Ie=(Vb-Vbe)/Re,Vce=Vcc-Ic*(Rc+Re) 动态分析:此电路的微变等效图为: RB1100kRB2100kRBE100k+88.8AmpsRC100kRL100k输 入 电 阻Ri=Rb1//Rb2//rbe,输 出 电 阻Ro=Rc(RL=∞), 放大倍数 AV=-β RL'/rbe. (3)直流负反...
