试验一调光台、调光器的使用

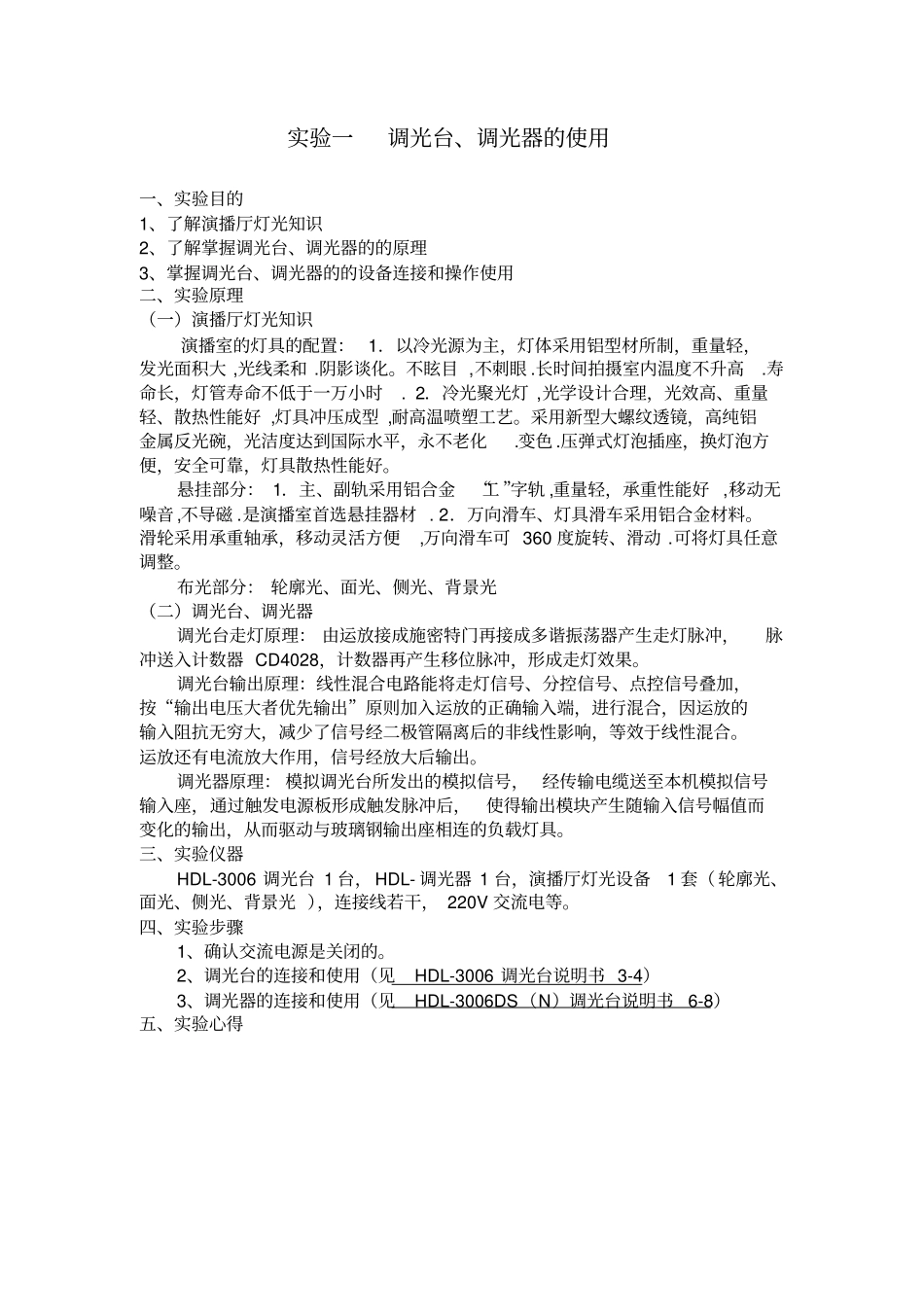

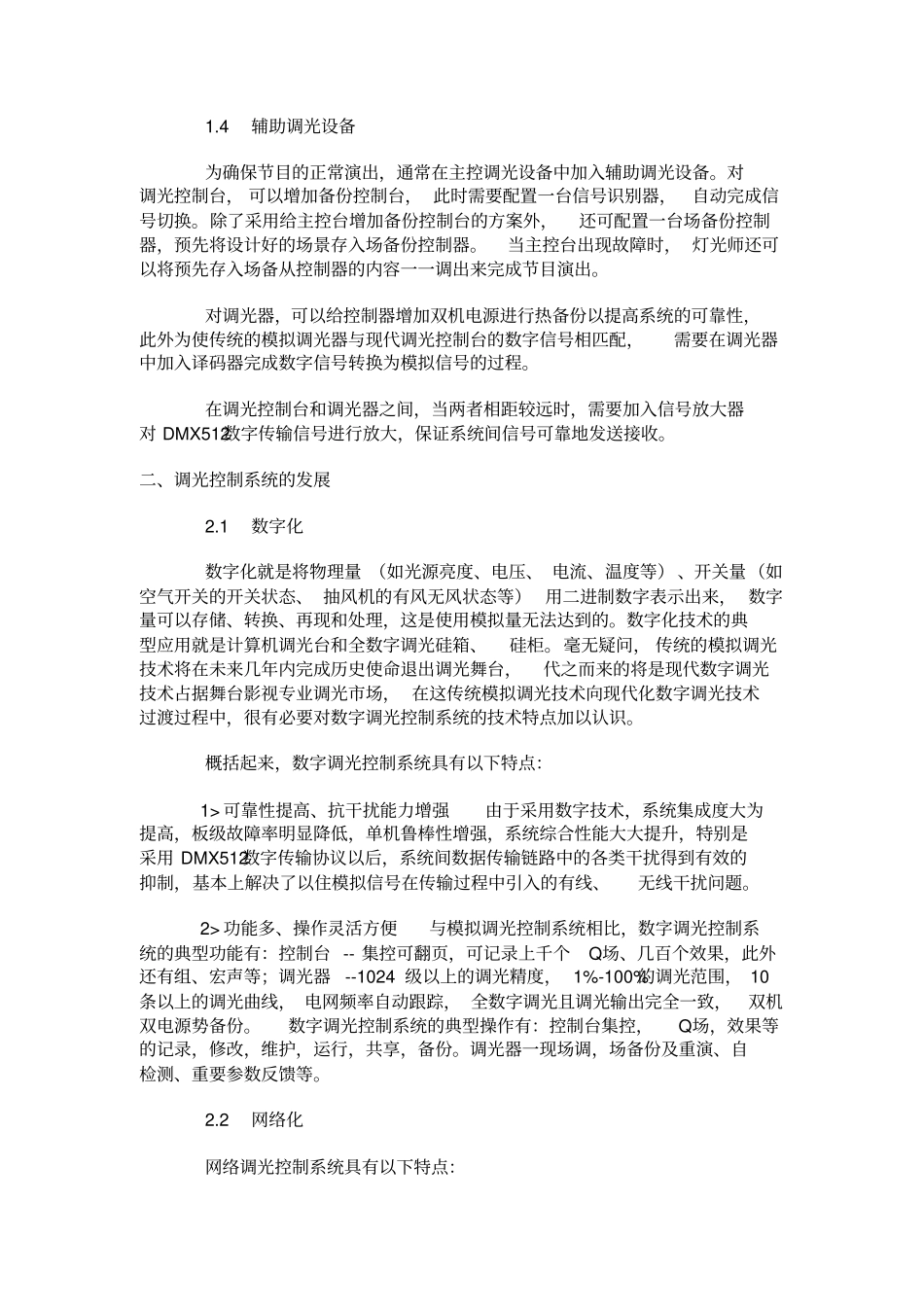

实验一调光台、调光器的使用一、实验目的1、了解演播厅灯光知识2、了解掌握调光台、调光器的的原理3、掌握调光台、调光器的的设备连接和操作使用二、实验原理（一）演播厅灯光知识演播室的灯具的配置： 1．以冷光源为主，灯体采用铝型材所制，重量轻，发光面积大 ,光线柔和 .阴影谈化。不眩目 ,不刺眼 .长时间拍摄室内温度不升高.寿命长，灯管寿命不低于一万小时. 2．冷光聚光灯 ,光学设计合理，光效高、重量轻、散热性能好 ,灯具冲压成型 ,耐高温喷塑工艺。采用新型大螺纹透镜，高纯铝金属反光碗，光洁度达到国际水平，永不老化.变色 .压弹式灯泡插座，换灯泡方便，安全可靠，灯具散热性能好。悬挂部分： 1．主、副轨采用铝合金“工 ”字轨 ,重量轻，承重性能好 ,移动无噪音 ,不导磁 .是演播室首选悬挂器材 . 2．万向滑车、灯具滑车采用铝合金材料。滑轮采用承重轴承，移动灵活方便,万向滑车可 360 度旋转、滑动 .可将灯具任意调整。布光部分： 轮廓光、面光、侧光、背景光（二）调光台、调光器调光台走灯原理： 由运放接成施密特门再接成多谐振荡器产生走灯脉冲，脉冲送入计数器 CD4028，计数器再产生移位脉冲，形成走灯效果。调光台输出原理：线性混合电路能将走灯信号、分控信号、点控信号叠加，按“输出电压大者优先输出”原则加入运放的正确输入端，进行混合，因运放的输入阻抗无穷大，减少了信号经二极管隔离后的非线性影响，等效于线性混合。运放还有电流放大作用，信号经放大后输出。调光器原理： 模拟调光台所发出的模拟信号， 经传输电缆送至本机模拟信号输入座，通过触发电源板形成触发脉冲后，使得输出模块产生随输入信号幅值而变化的输出，从而驱动与玻璃钢输出座相连的负载灯具。三、实验仪器HDL-3006 调光台 1 台， HDL- 调光器 1 台，演播厅灯光设备1 套（ 轮廓光、面光、侧光、背景光 ），连接线若干， 220V 交流电等。四、实验步骤1、确认交流电源是关闭的。2、调光台的连接和使用（见HDL-3006 调光台说明书 3-4）3、调光器的连接和使用（见HDL-3006DS（N）调光台说明书6-8）五、实验心得附一：调光技术的基础知识一、调光控制系统的现状1.1 调光控制系统的构成调光控制系统主要由调光控制台、调光器及辅助设备等组成。调光控制台通过对灯具进行编组， 控制灯光亮度和色彩的变化， 将灯光师的艺术构思变成现实。所以，调光控制台的选型是否正确对灯光师的艺术创作影响很大。调光器...
