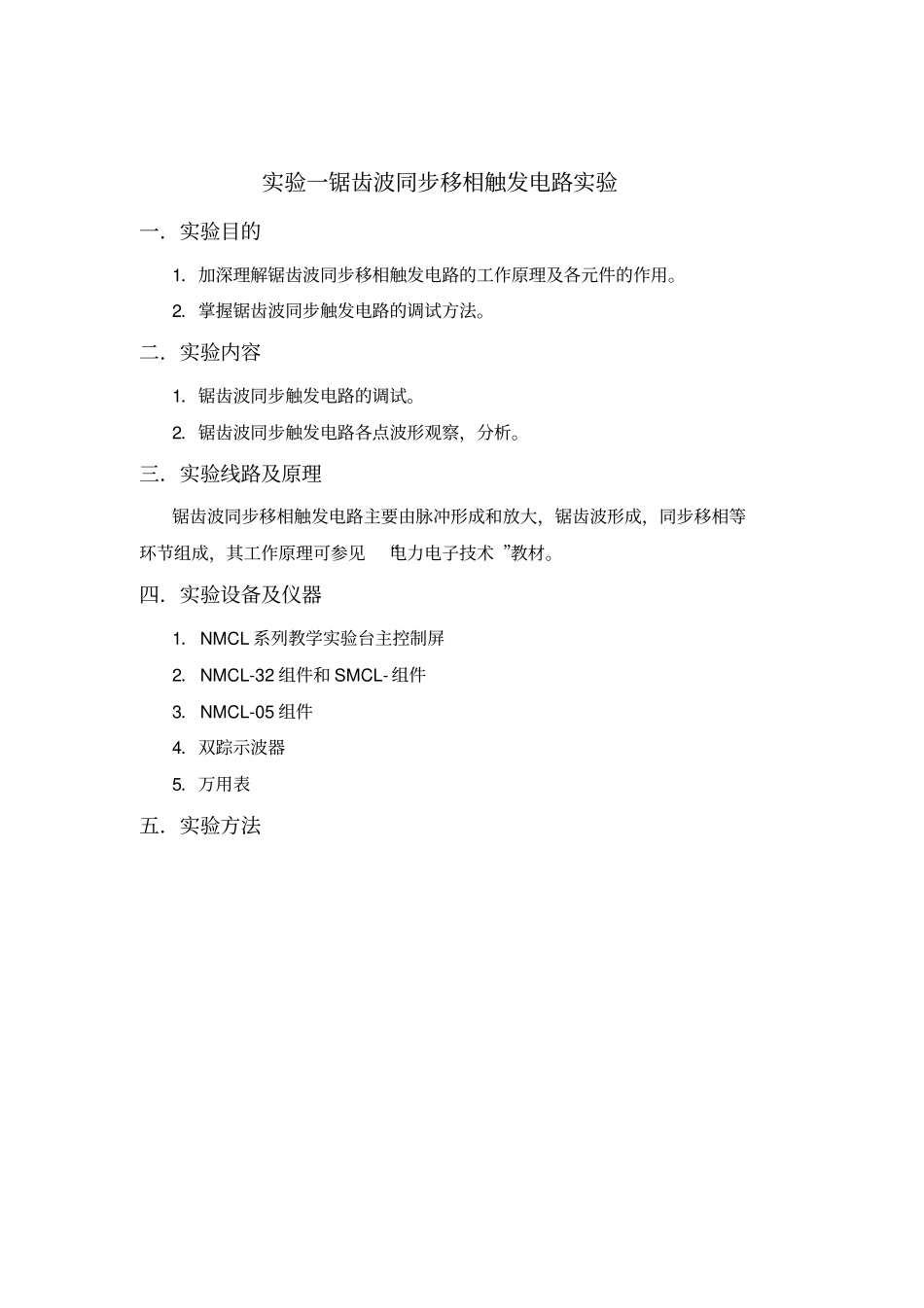

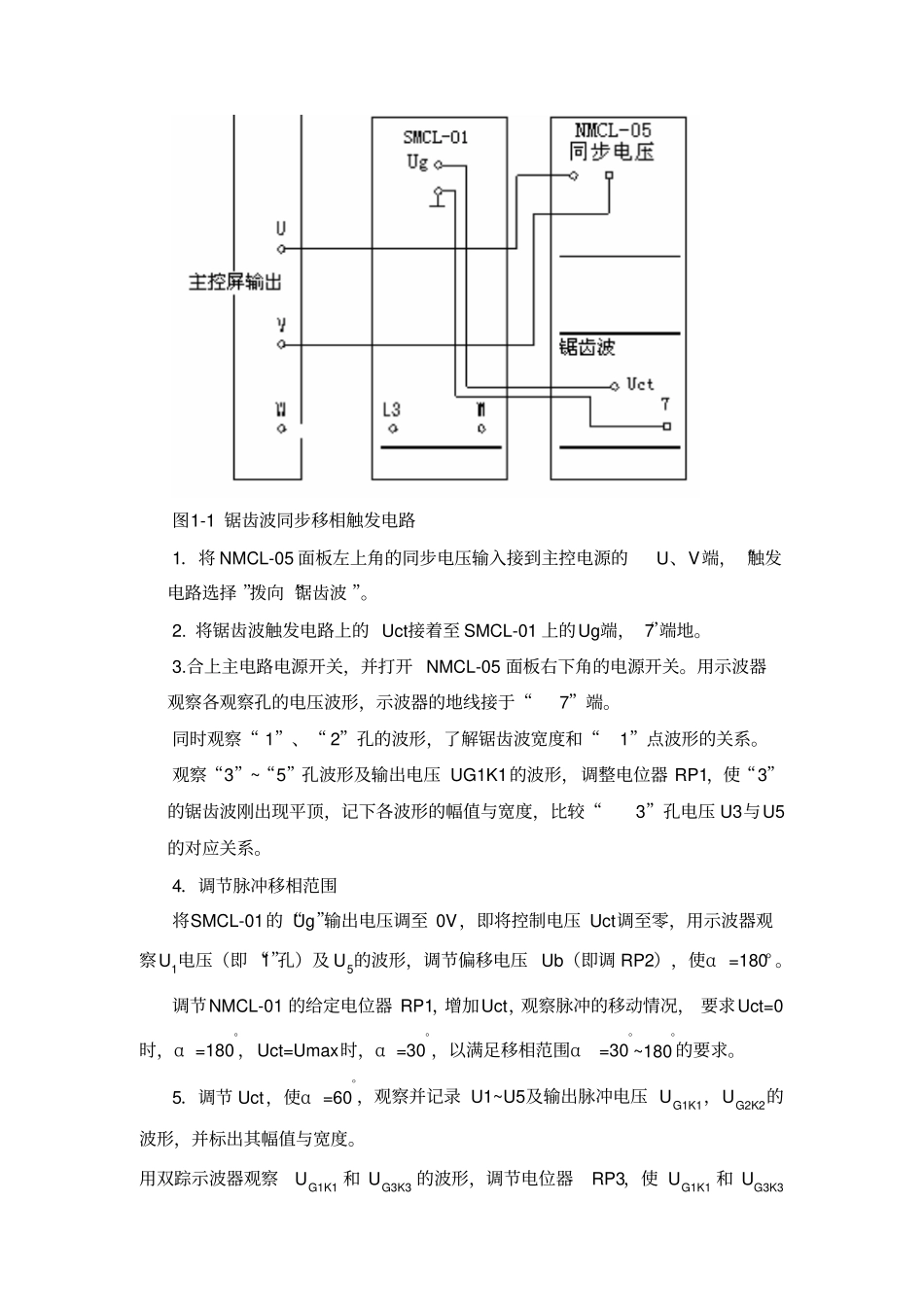

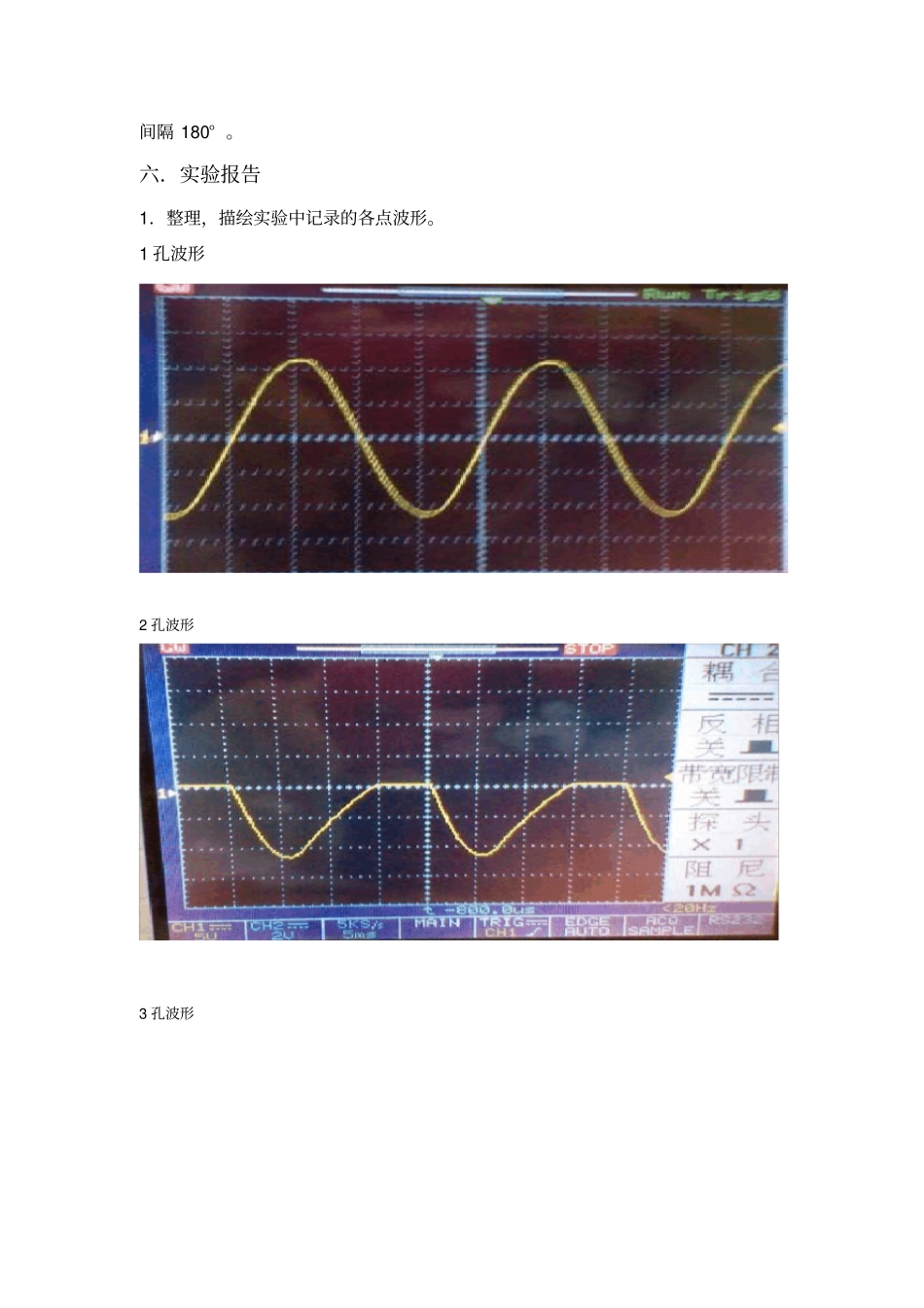

实验一锯齿波同步移相触发电路实验一．实验目的1．加深理解锯齿波同步移相触发电路的工作原理及各元件的作用。2．掌握锯齿波同步触发电路的调试方法。二．实验内容1．锯齿波同步触发电路的调试。2．锯齿波同步触发电路各点波形观察，分析。三．实验线路及原理锯齿波同步移相触发电路主要由脉冲形成和放大，锯齿波形成，同步移相等环节组成，其工作原理可参见“电力电子技术 ”教材。四．实验设备及仪器1．NMCL 系列教学实验台主控制屏2．NMCL-32 组件和 SMCL- 组件3．NMCL-05 组件4．双踪示波器5．万用表五．实验方法图1-1 锯齿波同步移相触发电路1．将 NMCL-05 面板左上角的同步电压输入接到主控电源的U、V端，“触发电路选择 ”拨向 “锯齿波 ”。2. 将锯齿波触发电路上的 Uct接着至 SMCL-01 上的Ug端， ‘7’端地。3.合上主电路电源开关，并打开 NMCL-05 面板右下角的电源开关。用示波器观察各观察孔的电压波形，示波器的地线接于“7”端。同时观察“ 1”、“ 2”孔的波形，了解锯齿波宽度和“1”点波形的关系。观察“3”~“5”孔波形及输出电压 UG1K1的波形，调整电位器 RP1，使“3”的锯齿波刚出现平顶，记下各波形的幅值与宽度，比较“3”孔电压 U3与U5的对应关系。4．调节脉冲移相范围将SMCL-01的“Ug”输出电压调至 0V，即将控制电压 Uct调至零，用示波器观察U1电压（即 “1”孔）及 U5的波形，调节偏移电压 Ub（即调 RP2），使α =180° 。调节NMCL-01 的给定电位器 RP1，增加Uct，观察脉冲的移动情况， 要求Uct=0时，α =180°，Uct=Umax时，α =30°，以满足移相范围α=30°~180°的要求。5．调节 Uct，使α =60°，观察并记录 U1~U5及输出脉冲电压 UG1K1，UG2K2的波形，并标出其幅值与宽度。用双踪示波器观察UG1K1 和 UG3K3 的波形，调节电位器RP3，使 UG1K1 和 UG3K3间隔 180° 。六．实验报告1．整理，描绘实验中记录的各点波形。1 孔波形2 孔波形3 孔波形4 孔波形5 孔波形锯齿波波形（下）二、调节脉冲移相范围2 孔波形UG1KI 波形和 UG2K2 波形UG1K1 波形和 UG3K3 波形2．总结锯齿波同步触发电路移相范围的调试方法，移相范围的大小与哪些参数有关？调节电位器 RP2，改变偏移电压Ub，从而改变 α。移相范围与电位器RP1，Uct 的大小等参数有关3．如果要求 Uct=0 时，α =90°，应如何调整？将 SMCL-01 的“Ug”输出电压调至 0V，即将控制电压 Uct 调至零，...
