试验一阶跃响应与冲激响应

试验一阶跃响应与冲激响应_第1页
1/4
试验一阶跃响应与冲激响应_第2页
2/4
试验一阶跃响应与冲激响应_第3页
3/4

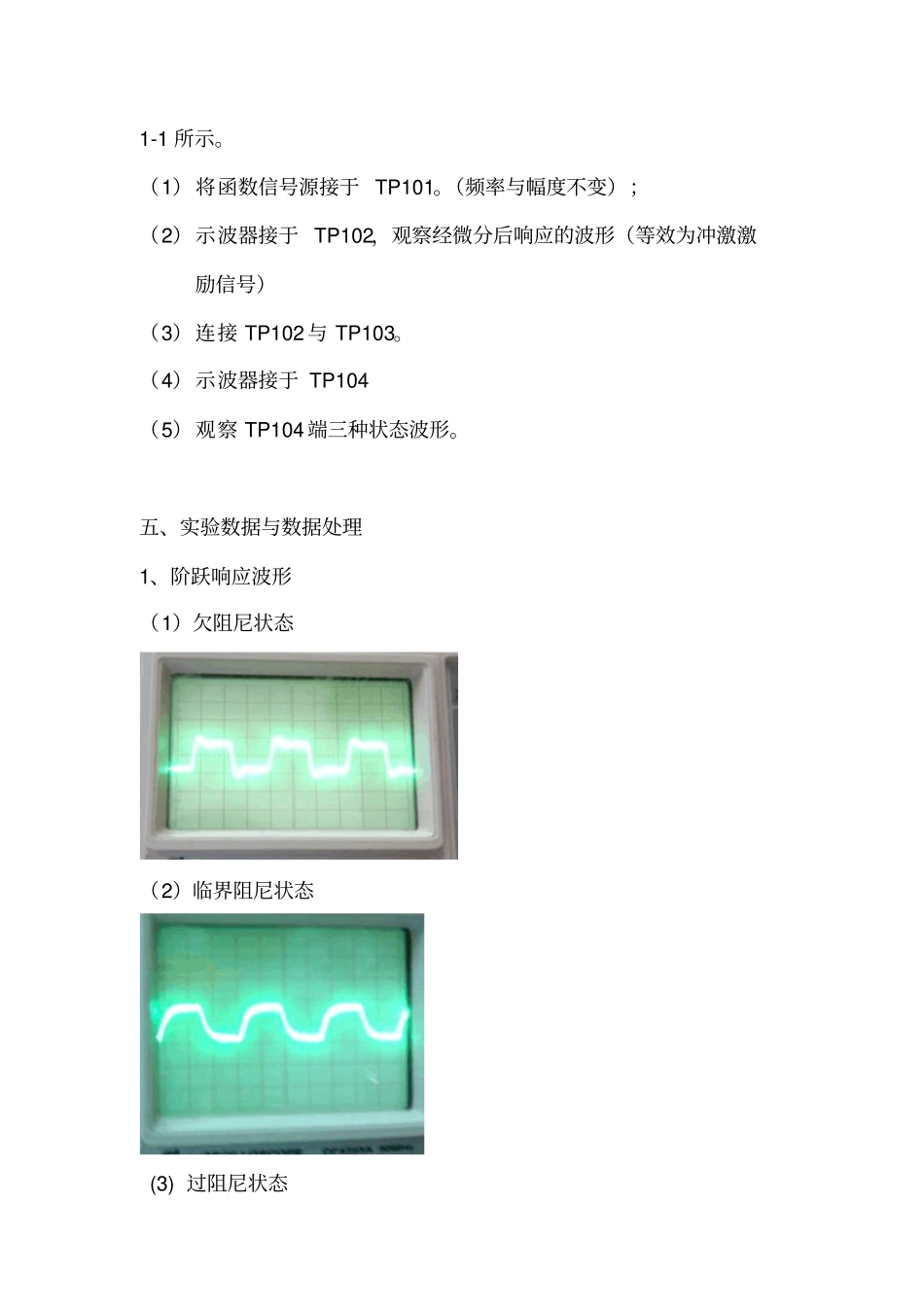

实验一阶跃响应与冲激响应一、试验目的1、观察和测量 RLC串联电路的阶跃响应与冲激响应的波形和有关参数,并研究其电路元件参数变化对响应状态的影响。2、熟悉掌握有关信号时域的测量方法。二、试验设备双踪示波器( 1 台)信号系统实验箱( 1 台)三、实验原理阶跃响应与冲击响应有以下三种状态:1、当电阻 R>2CL /时,称欠阻尼状态2、当电阻 R=2CL /时,称临界阻尼状态3、当电阻 R<2CL /时,称过阻尼状态冲击信号是阶跃信号的导数, 所以对线性时不变电路冲击响应也是阶跃信号响应的导数。四、实验内容及步骤1、阶跃响应波形观察与参数测量:设激励信号为方波,其幅度为4Vp-p,频率为 1KHZ ,即 1ms。(1)将函数信号源的频率调为1KHZ ,幅度为 4Vp-p,接近与 TP103。(2)示波器接近于 TP104。(3)调整 R 使其工作在三种状态。2、冲激信号的产生是由阶跃信号经过微分电路得到。实验电路如图1-1 所示。(1)将函数信号源接于 TP101。(频率与幅度不变);(2)示波器接于 TP102,观察经微分后响应的波形(等效为冲激激励信号)(3)连接 TP102与 TP103。(4)示波器接于 TP104 (5)观察 TP104端三种状态波形。五、实验数据与数据处理1、阶跃响应波形(1)欠阻尼状态(2)临界阻尼状态(3) 过阻尼状态2、冲激响应(1)欠阻尼状态(2)临界阻尼状态(3)过阻尼状态六、实验心得从该实验中,让我懂得了示波器的用法,把理论与实践结合起来,更加熟悉掌握有关信号时域的测量方法。
