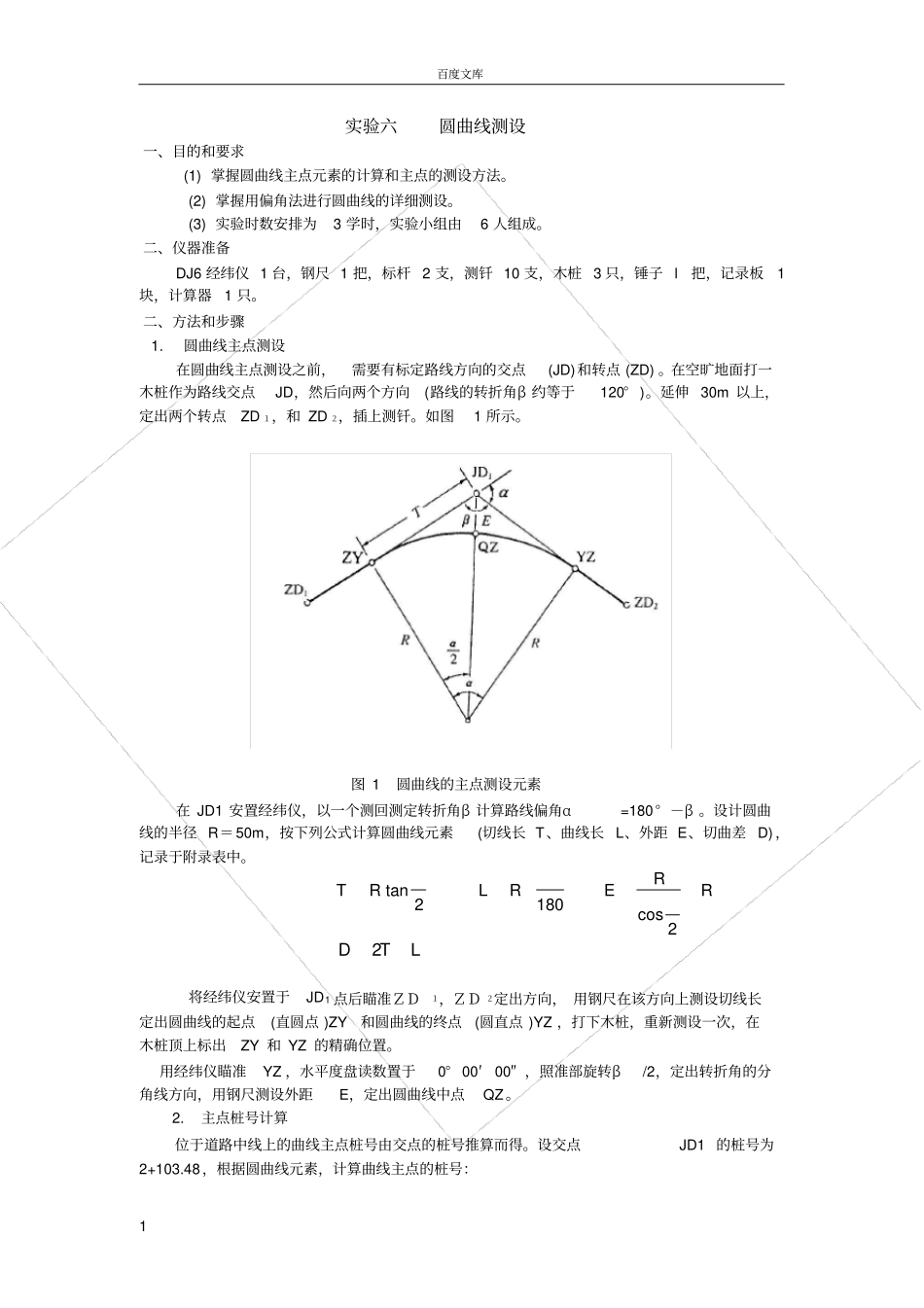

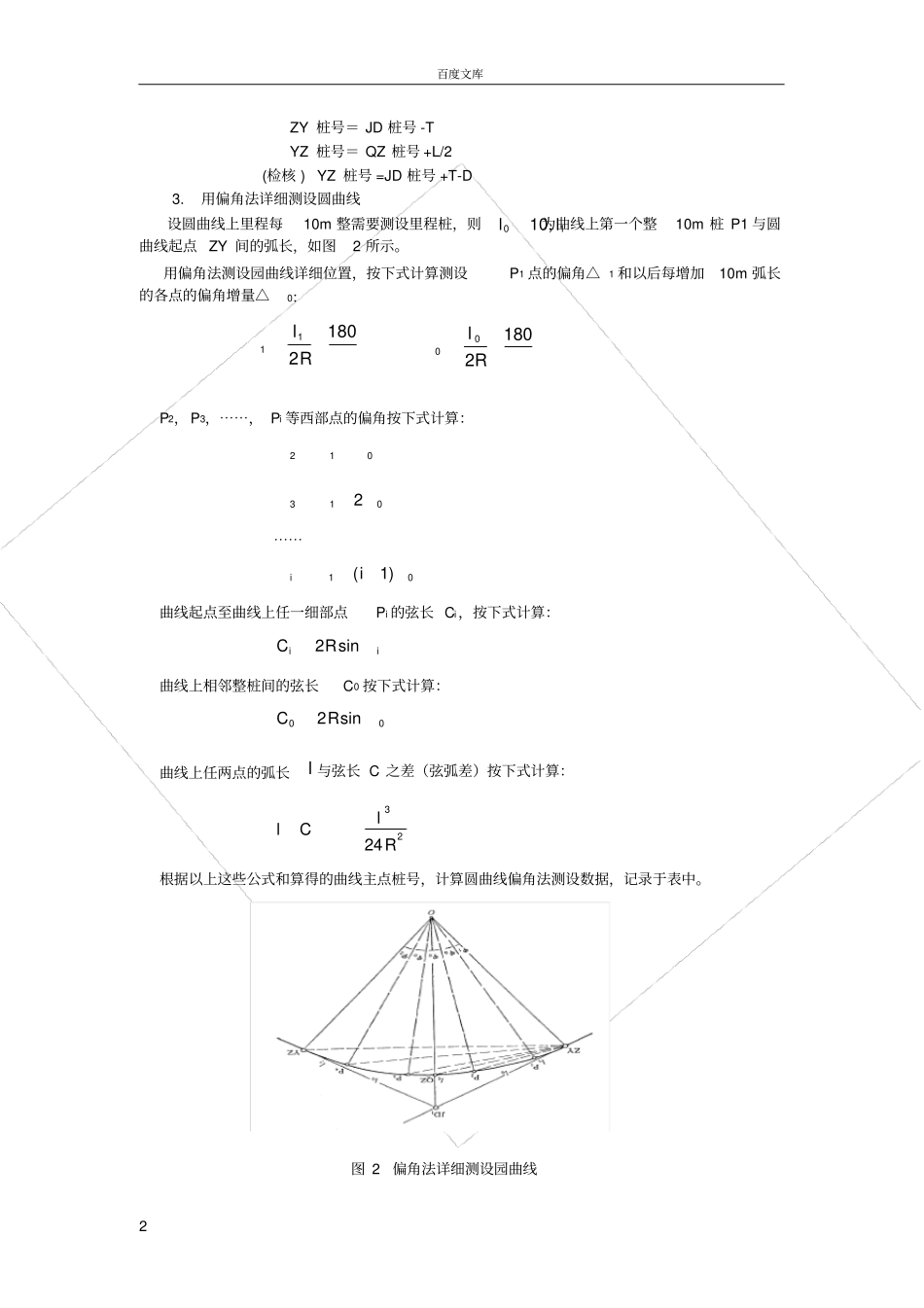

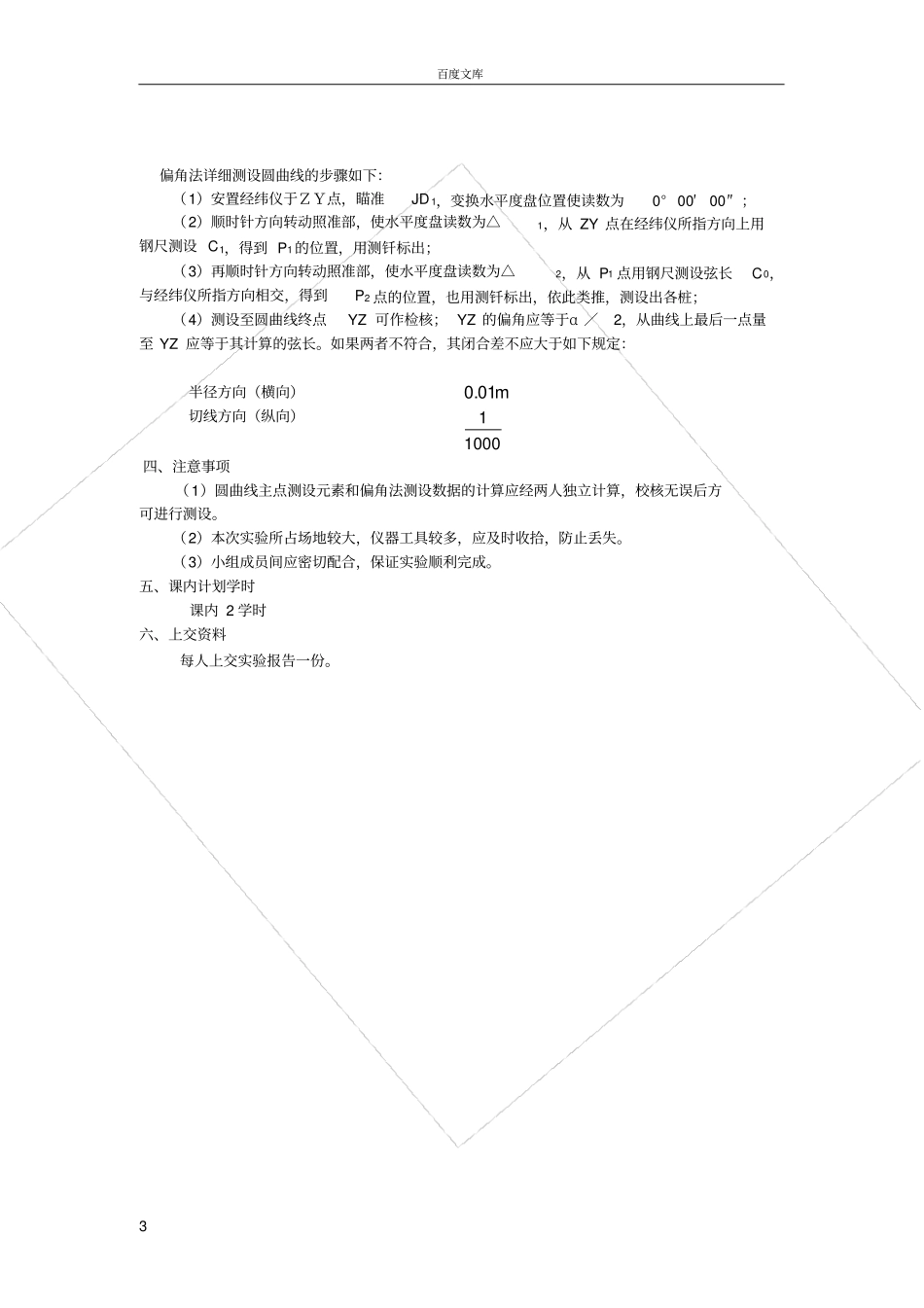

百度文库1 实验六圆曲线测设一、目的和要求(1) 掌握圆曲线主点元素的计算和主点的测设方法。(2) 掌握用偏角法进行圆曲线的详细测设。(3) 实验时数安排为3 学时，实验小组由6 人组成。二、仪器准备DJ6 经纬仪 1 台，钢尺 1 把，标杆 2 支，测钎 10 支，木桩 3 只，锤子 l 把，记录板1块，计算器1 只。二、方法和步骤 1.圆曲线主点测设在圆曲线主点测设之前，需要有标定路线方向的交点(JD)和转点 (ZD) 。在空旷地面打一木桩作为路线交点JD，然后向两个方向(路线的转折角β 约等于120° )。延伸 30m 以上，定出两个转点ZD １，和 ZD ２，插上测钎。如图1 所示。图 1 圆曲线的主点测设元素在 JD1 安置经纬仪，以一个测回测定转折角β 计算路线偏角α=180° －β 。设计圆曲线的半径 R＝50m，按下列公式计算圆曲线元素(切线长 T、曲线长 L、外距 E、切曲差 D)，记录于附录表中。将经纬仪安置于JD1 点后瞄准ＺＤ１，ＺＤ ２定出方向， 用钢尺在该方向上测设切线长定出圆曲线的起点(直圆点 )ZY和圆曲线的终点(圆直点 )YZ ，打下木桩，重新测设一次，在木桩顶上标出ZY 和 YZ 的精确位置。用经纬仪瞄准YZ ，水平度盘读数置于0° 00′00″ ，照准部旋转β/2，定出转折角的分角线方向，用钢尺测设外距E，定出圆曲线中点QZ。2.主点桩号计算位于道路中线上的曲线主点桩号由交点的桩号推算而得。设交点JD1 的桩号为2+103.48，根据圆曲线元素，计算曲线主点的桩号：2tanRT180RLRRE2cosLTD2百度文库2 ZY 桩号＝ JD 桩号 -T YZ 桩号＝ QZ 桩号 +L/2 (检核 ) YZ 桩号 =JD 桩号 +T-D 3.用偏角法详细测设圆曲线设圆曲线上里程每10m 整需要测设里程桩，则为曲线上第一个整10m 桩 P1 与圆曲线起点 ZY 间的弧长，如图2 所示。用偏角法测设园曲线详细位置，按下式计算测设P1 点的偏角△1 和以后每增加10m 弧长的各点的偏角增量△0：180211RlP2，P3，⋯⋯， Pi 等西部点的偏角按下式计算：0120132⋯⋯01)1(ii曲线起点至曲线上任一细部点Pi 的弦长 Ci，按下式计算：iiRCsin2曲线上相邻整桩间的弦长C0 按下式计算：00sin2RC曲线上任两点的弧长l 与弦长 C 之差（弦弧差）按下式计算：2324RlCl根据以上这些公式和算得的曲线主点桩号，计算圆曲线偏角法测设数据，记录于表中。图 2 偏角法详细测设园曲线10,10 ll180200Rl百度文库3 偏角法详细测设圆曲线的步骤如下：（1）安置经...
