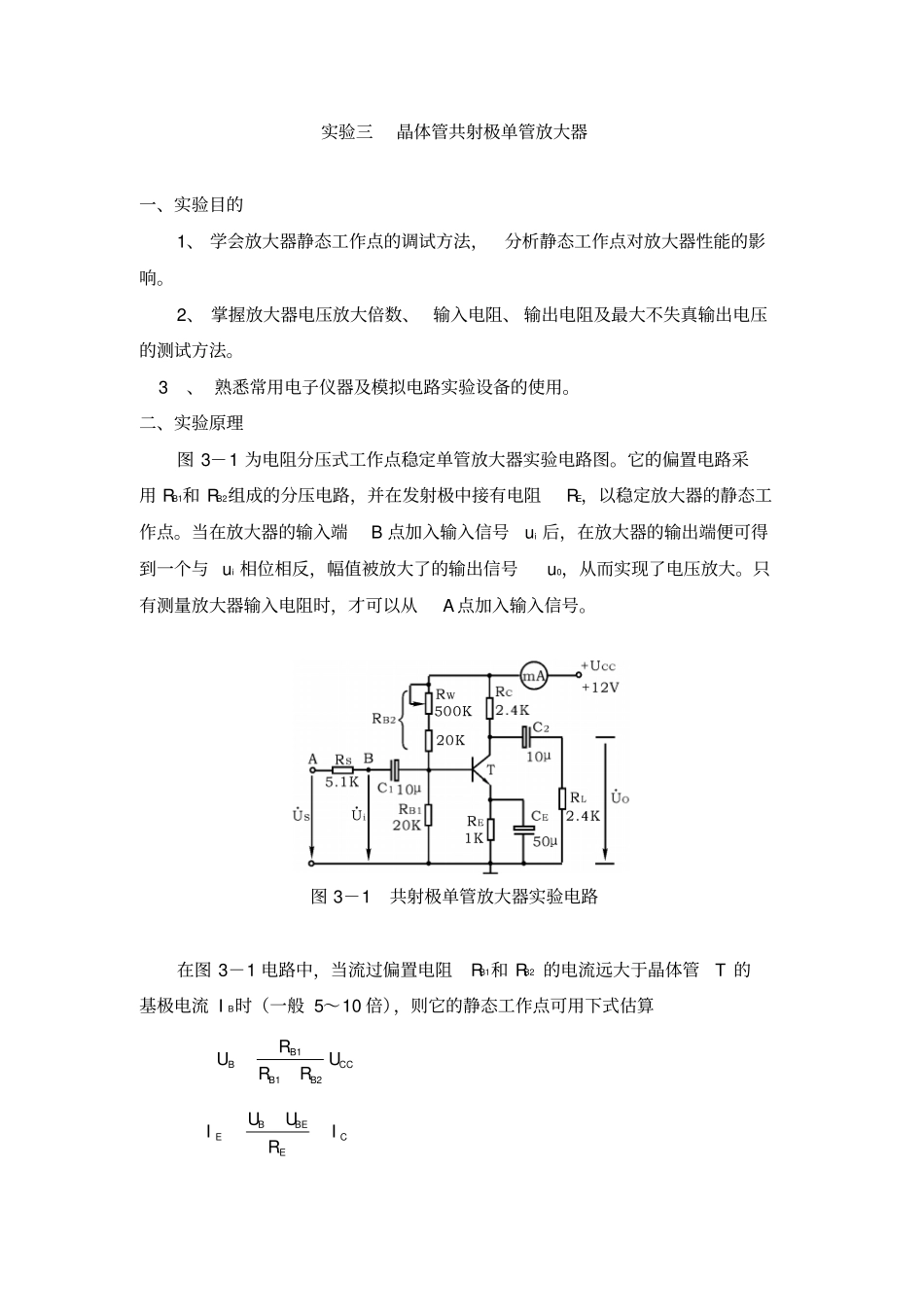

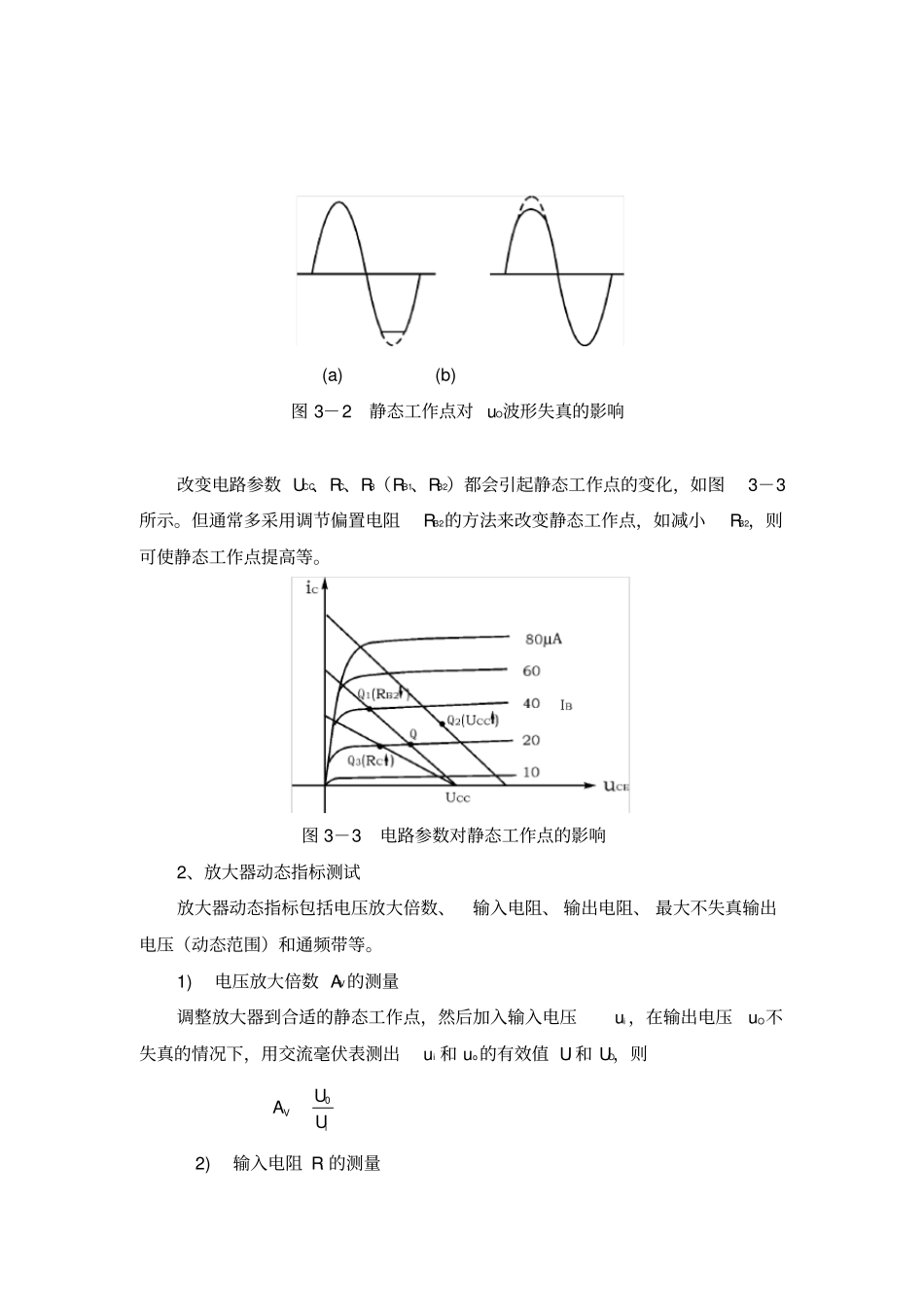

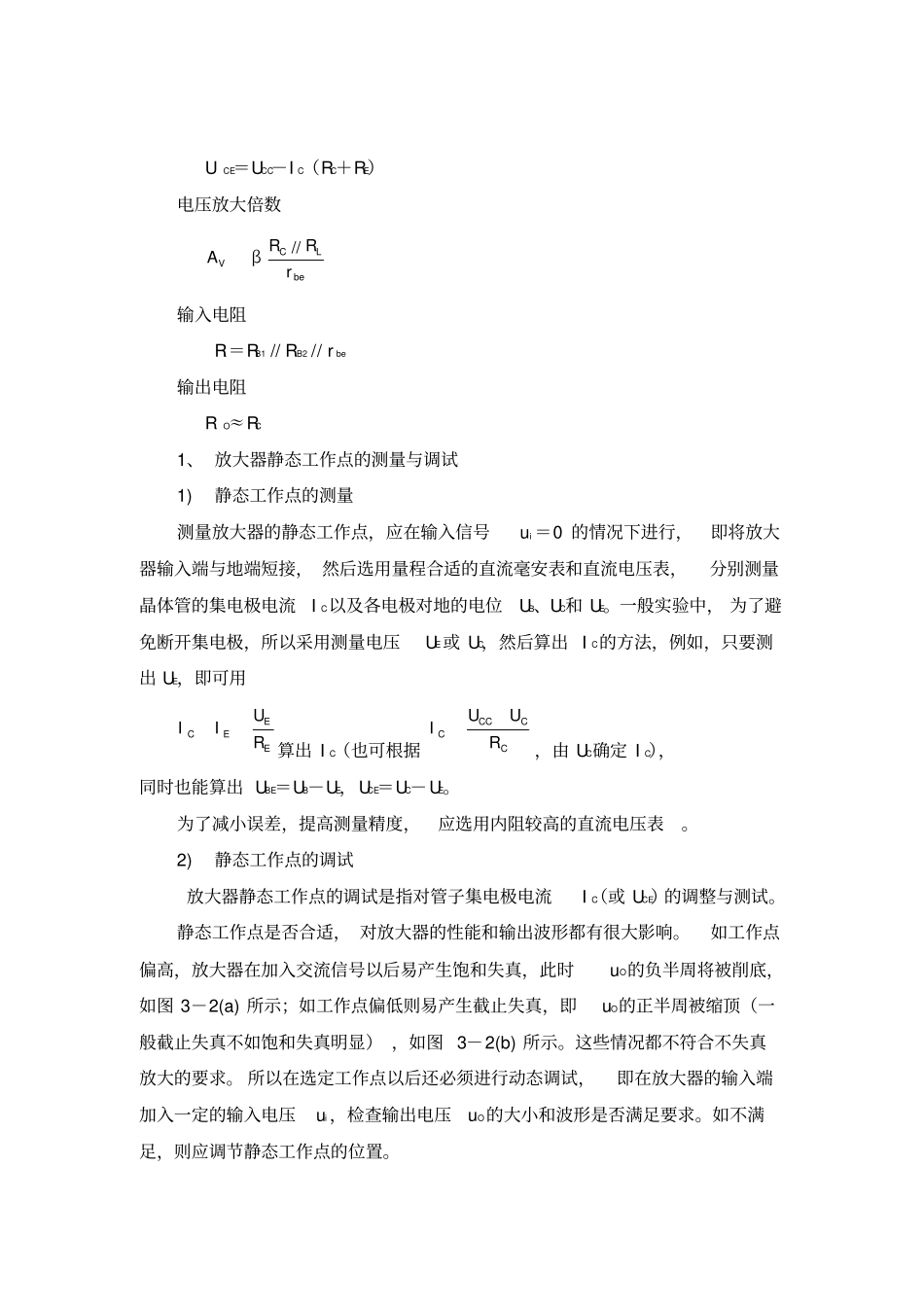

实验三晶体管共射极单管放大器一、实验目的1、 学会放大器静态工作点的调试方法，分析静态工作点对放大器性能的影响。2、 掌握放大器电压放大倍数、 输入电阻、 输出电阻及最大不失真输出电压的测试方法。 3、 熟悉常用电子仪器及模拟电路实验设备的使用。二、实验原理图 3－1 为电阻分压式工作点稳定单管放大器实验电路图。它的偏置电路采用 RB1和 RB2组成的分压电路，并在发射极中接有电阻RE，以稳定放大器的静态工作点。当在放大器的输入端B 点加入输入信号ui 后，在放大器的输出端便可得到一个与 ui 相位相反，幅值被放大了的输出信号u0，从而实现了电压放大。只有测量放大器输入电阻时，才可以从A 点加入输入信号。图 3－1 共射极单管放大器实验电路在图 3－1 电路中，当流过偏置电阻RB1和 RB2 的电流远大于晶体管T 的基极电流 I B时（一般 5～10 倍），则它的静态工作点可用下式估算CCB2B1B1BURRRUCEBEBEIRUUI U CE＝UCC－I C（RC＋RE）电压放大倍数beLCVrRRβA // 输入电阻Ri ＝RB1 // RB2 // r be输出电阻 R O≈RC1、 放大器静态工作点的测量与调试1) 静态工作点的测量测量放大器的静态工作点，应在输入信号ui ＝0 的情况下进行，即将放大器输入端与地端短接， 然后选用量程合适的直流毫安表和直流电压表，分别测量晶体管的集电极电流I C以及各电极对地的电位UB、UC和 UE。一般实验中， 为了避免断开集电极，所以采用测量电压UE或 UC，然后算出 I C的方法，例如，只要测出 UE，即可用EEECRUII算出 I C（也可根据CCCCCRUUI，由 UC确定 I C），同时也能算出 UBE＝UB－UE，UCE＝UC－UE。为了减小误差，提高测量精度，应选用内阻较高的直流电压表。2) 静态工作点的调试放大器静态工作点的调试是指对管子集电极电流I C（或 UCE）的调整与测试。静态工作点是否合适， 对放大器的性能和输出波形都有很大影响。如工作点偏高，放大器在加入交流信号以后易产生饱和失真，此时uO的负半周将被削底，如图 3－2(a) 所示；如工作点偏低则易产生截止失真，即uO的正半周被缩顶（一般截止失真不如饱和失真明显） ，如图 3－2(b) 所示。这些情况都不符合不失真放大的要求。 所以在选定工作点以后还必须进行动态调试，即在放大器的输入端加入一定的输入电压ui ，检查输出电压uO的大小和波形是否满足要求。如不满足，则应调节静态工作点的位置。 (a) (b) 图 3－2 静态工作点对 uO波...
