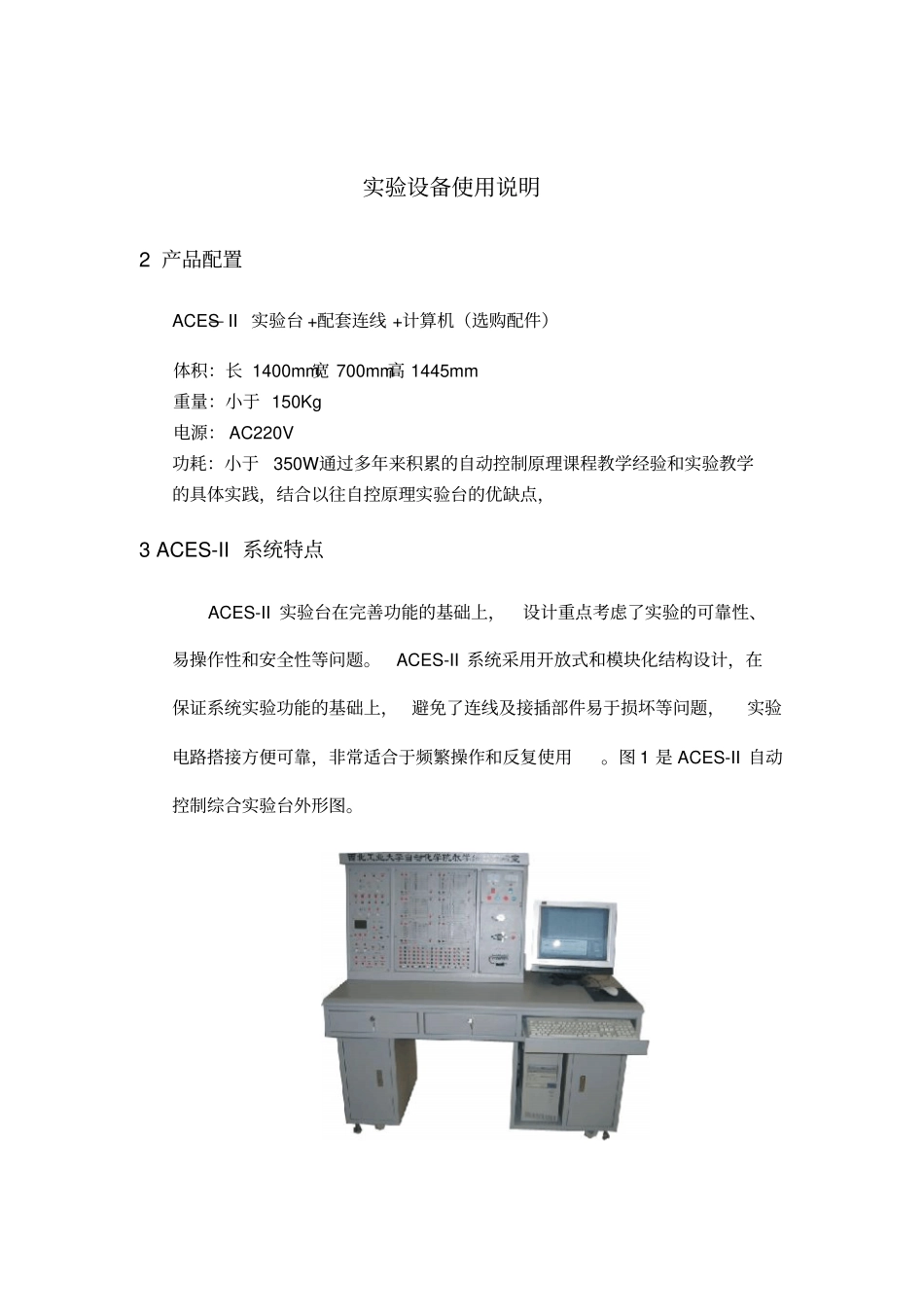

实验设备使用说明2 产品配置ACES— II 实验台 +配套连线 +计算机（选购配件）体积：长 1400mm宽 700mm高 1445mm重量：小于 150Kg电源： AC220V功耗：小于350W通过多年来积累的自动控制原理课程教学经验和实验教学的具体实践，结合以往自控原理实验台的优缺点，3 ACES-II 系统特点ACES-II 实验台在完善功能的基础上，设计重点考虑了实验的可靠性、易操作性和安全性等问题。ACES-II 系统采用开放式和模块化结构设计，在保证系统实验功能的基础上， 避免了连线及接插部件易于损坏等问题，实验电路搭接方便可靠，非常适合于频繁操作和反复使用。图 1 是 ACES-II 自动控制综合实验台外形图。图 1 ACES-II 自动控制综合实验台ACES-II 自动控制综合实验台的主要特点如下：功能参数设置合理，紧密配合教学直接由我院自控原理教学组老师提出实验台功能要求和设计参数，由多年从事实验教学的老师提出实验台结构要求和功能分区，并经反复考核和验证，因此，实验台结构功能设计合理，非常适合学生教学实验使用。拨动开关实现参数选择和切换实验电路区所有实验参数选择和设定均通过拨动开关实现选择和切换，大大简化了电路连接，增加系统可靠性。ACES-II 实验系统是目前市场上唯一采用拨动开关实现参数切换的设备。通过开关选择不同的电阻电容，实现参数调整，实验区中提供的阻容参数可以完成实验指导书中的各种实验。实验区输入和反馈环节均提供电位器，可使用户使用灵活的电位器调节方式，完成自行设计的多种实验。控制对象实现内外两种控制方式所有控制对象均具有内部和外部两种控制方式。内部接口提供计算机对控制对象的控制；外部接口提供使用者对控制对象的控制，使用者可利用实验电路区搭建各种控制回路，实现对控制对象的控制。使用者可通过两种控制方式，进行理论和实际电路的对比验证。ACES-II 实验系统是目前市场上唯一实现控制对象内外两种控制方式的设备。理论和实验对比，加深学生理解配套应用软件中设置与Matlab 软件平台接口， 同时配套相关自控原理和计算机控制的子程序。学生利用上述接口和子程序可观测设计实验的理论结果，实现和实际电路实验结果的对比。设备配置合理，安全可靠，易于维修实验台所有连接线均采用带硬弹簧φ4mm连接头的 2.5mm2连线，连接接触可靠，不宜损坏。功能区全部采用模块结构，统一借口，易于维护和更换。具有可靠保证的售后和技术支持作为研制开发单位，我们同时又是使用者，自控原理作...
