课程设计-高保真音频功率放大器的原理和设计、制作

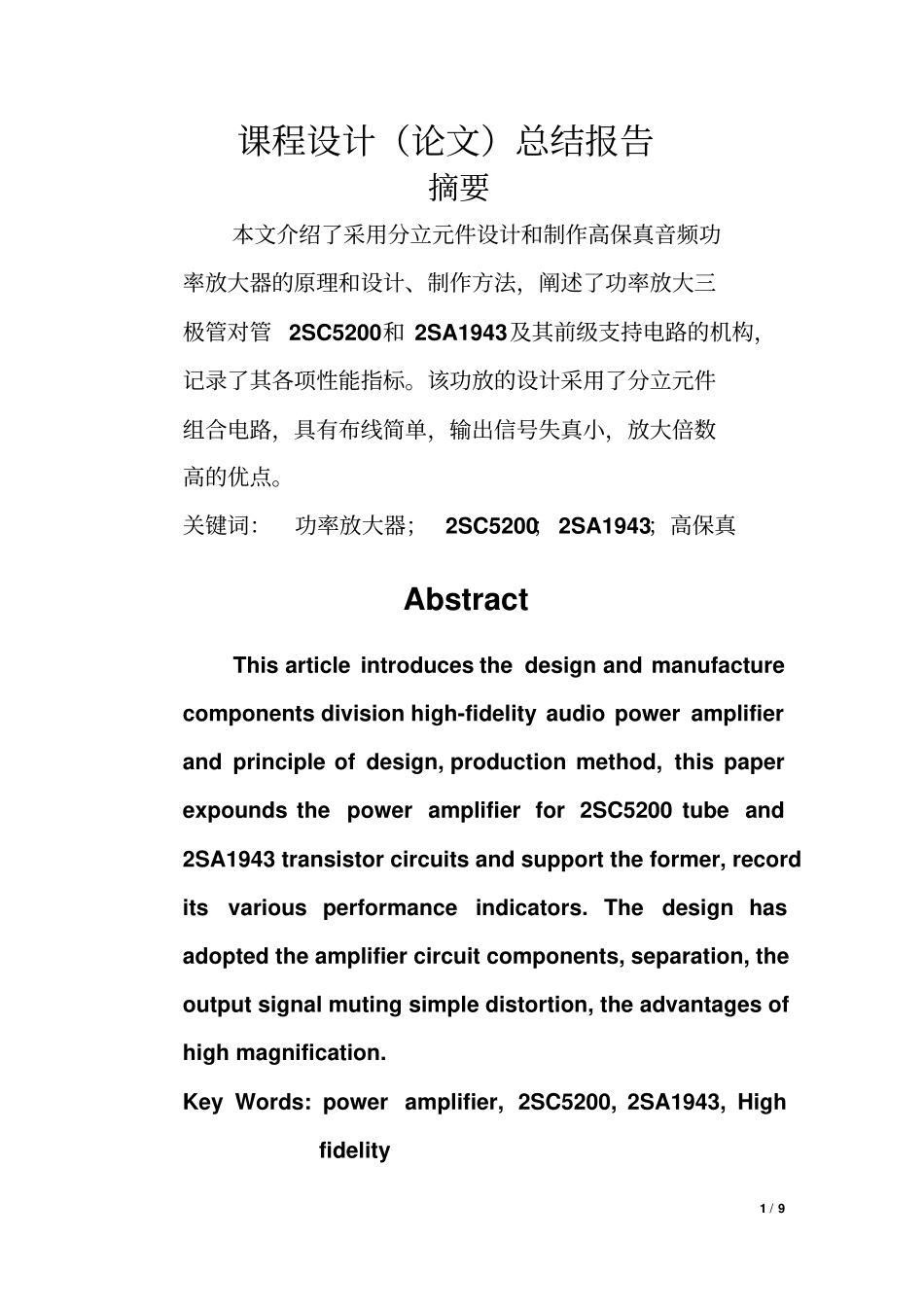

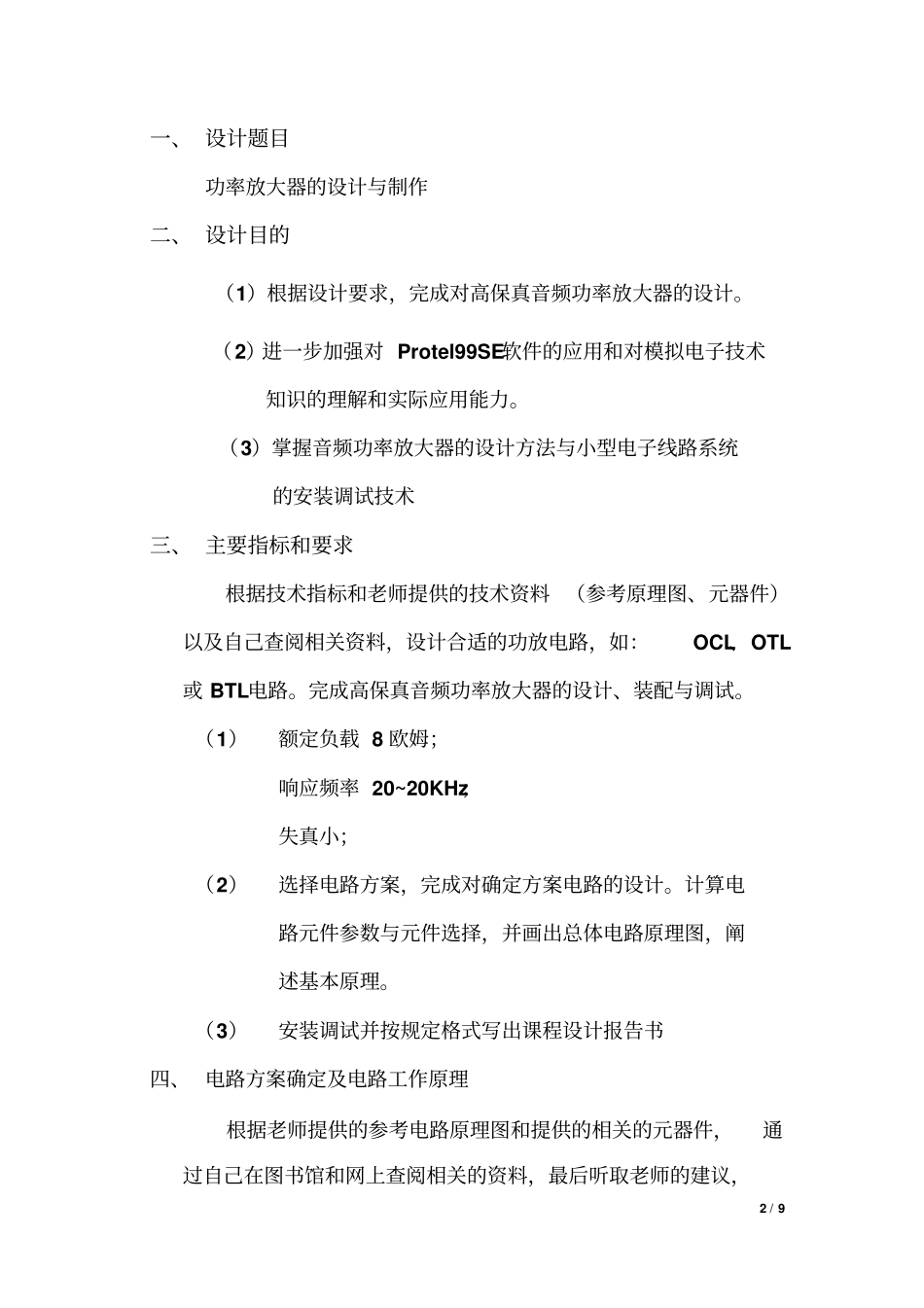

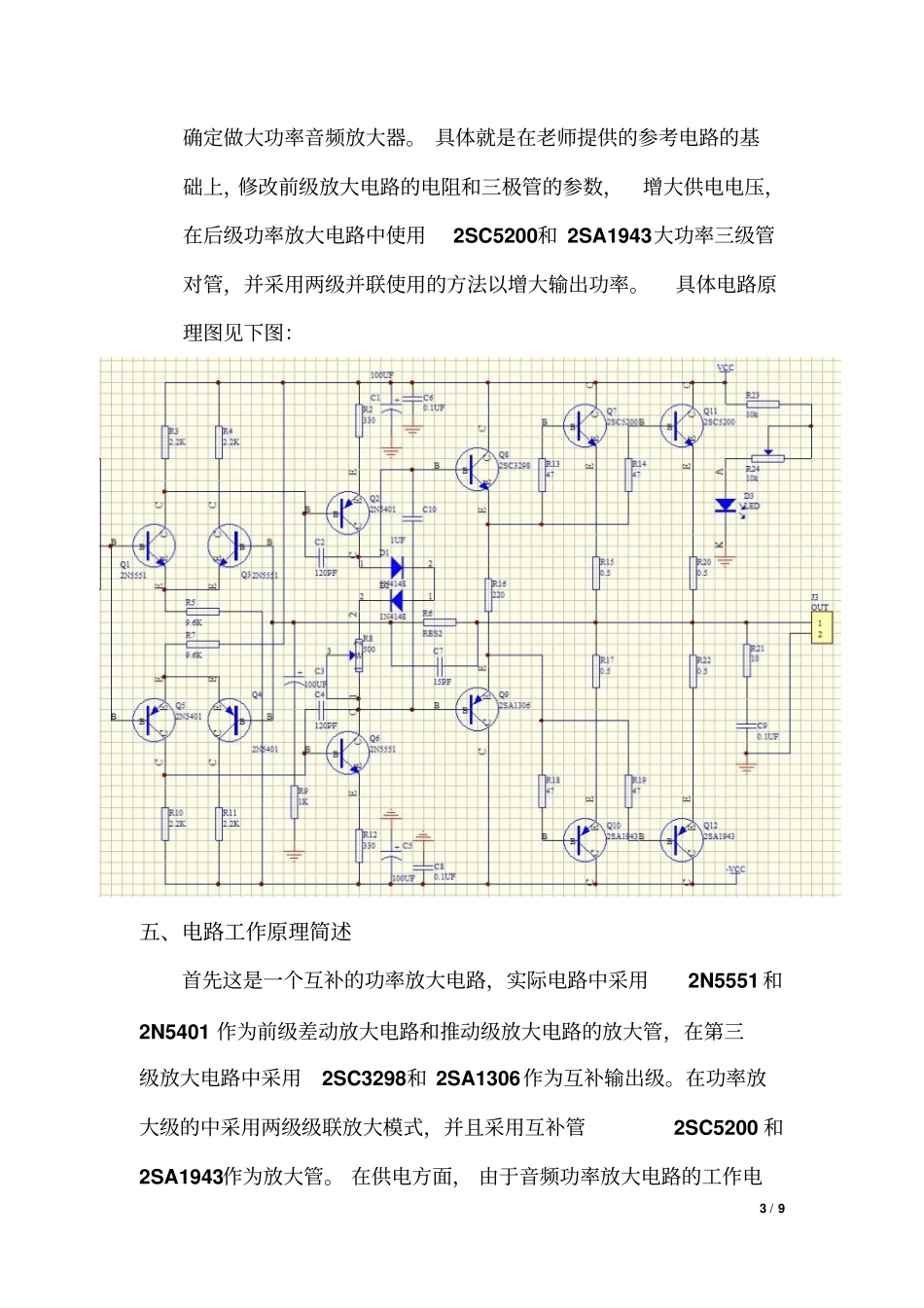

1 / 9课程设计（论文）总结报告摘要本文介绍了采用分立元件设计和制作高保真音频功率放大器的原理和设计、制作方法，阐述了功率放大三极管对管 2SC5200和 2SA1943及其前级支持电路的机构，记录了其各项性能指标。该功放的设计采用了分立元件组合电路，具有布线简单，输出信号失真小，放大倍数高的优点。关键词：功率放大器； 2SC5200； 2SA1943；高保真Abstract This article introduces the design and manufacture components division high-fidelity audio power amplifier and principle of design, production method, this paper expounds the power amplifier for 2SC5200 tube and 2SA1943 transistor circuits and support the former, record its various performance indicators. The design has adopted the amplifier circuit components, separation, the output signal muting simple distortion, the advantages of high magnification. Key Words: power amplifier, 2SC5200, 2SA1943, High fidelity 2 / 9一、 设计题目功率放大器的设计与制作二、 设计目的（1）根据设计要求，完成对高保真音频功率放大器的设计。（2）进一步加强对 Protel99SE软件的应用和对模拟电子技术知识的理解和实际应用能力。（3）掌握音频功率放大器的设计方法与小型电子线路系统的安装调试技术三、 主要指标和要求根据技术指标和老师提供的技术资料 （参考原理图、元器件）以及自己查阅相关资料，设计合适的功放电路，如：OCL、OTL或 BTL电路。完成高保真音频功率放大器的设计、装配与调试。（1）额定负载 8 欧姆；响应频率 20~20KHz；失真小；（2）选择电路方案，完成对确定方案电路的设计。计算电路元件参数与元件选择，并画出总体电路原理图，阐述基本原理。（3）安装调试并按规定格式写出课程设计报告书四、 电路方案确定及电路工作原理根据老师提供的参考电路原理图和提供的相关的元器件，通过自己在图书馆和网上查阅相关的资料，最后听取老师的建议，3 / 9确定做大功率音频放大器。 具体就是在老师提供的参考电路的基础上，修改前级放大电路的电阻和三极管的参数，增大供电电压，在后级功率放大电路中使用2SC5200和 2SA1943大功率三级管对管，并采用两级并联使用的方法以增大输出功率。具体电路原理图见下图：五、电路工作原理简述首先这是一个互...
