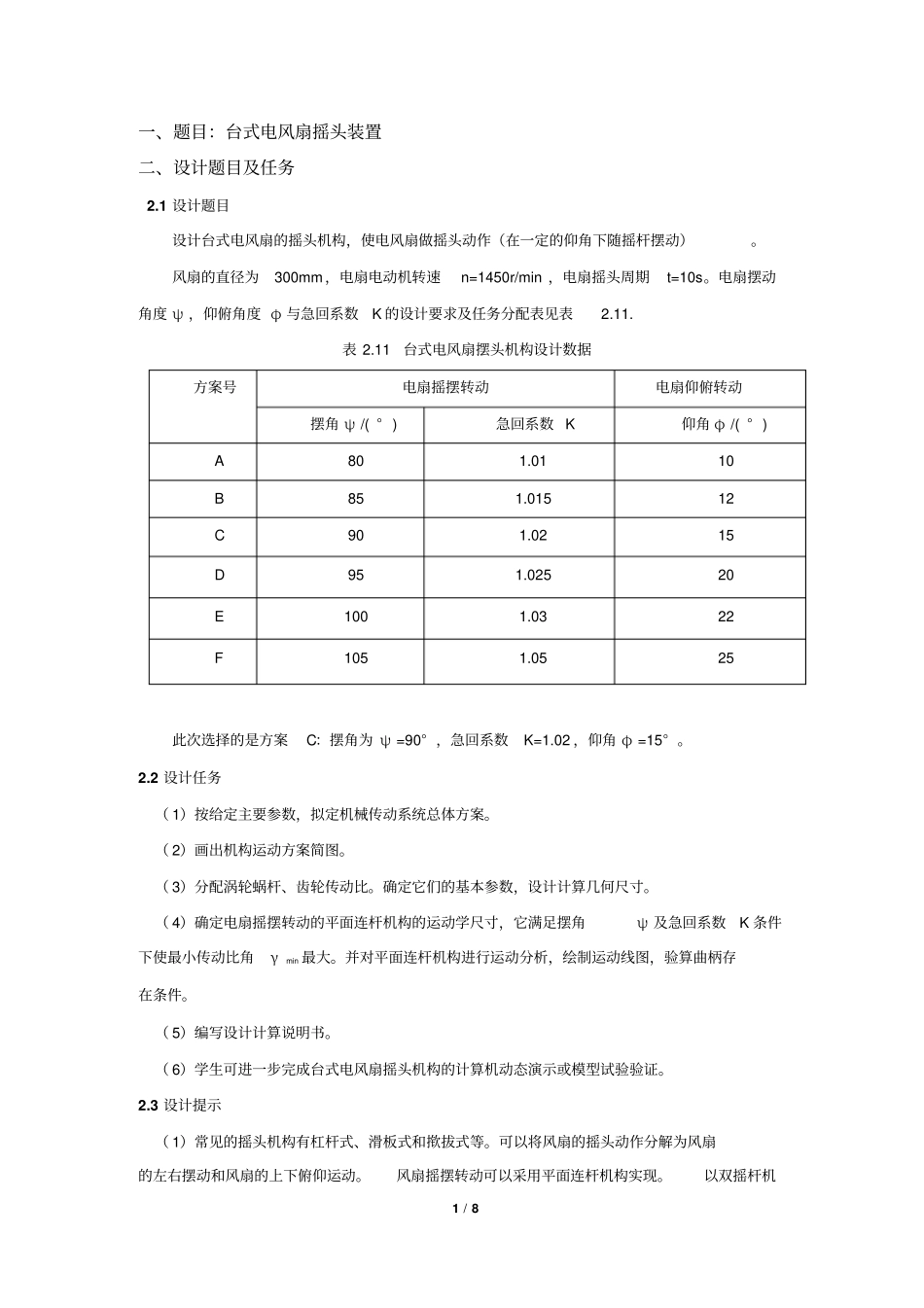

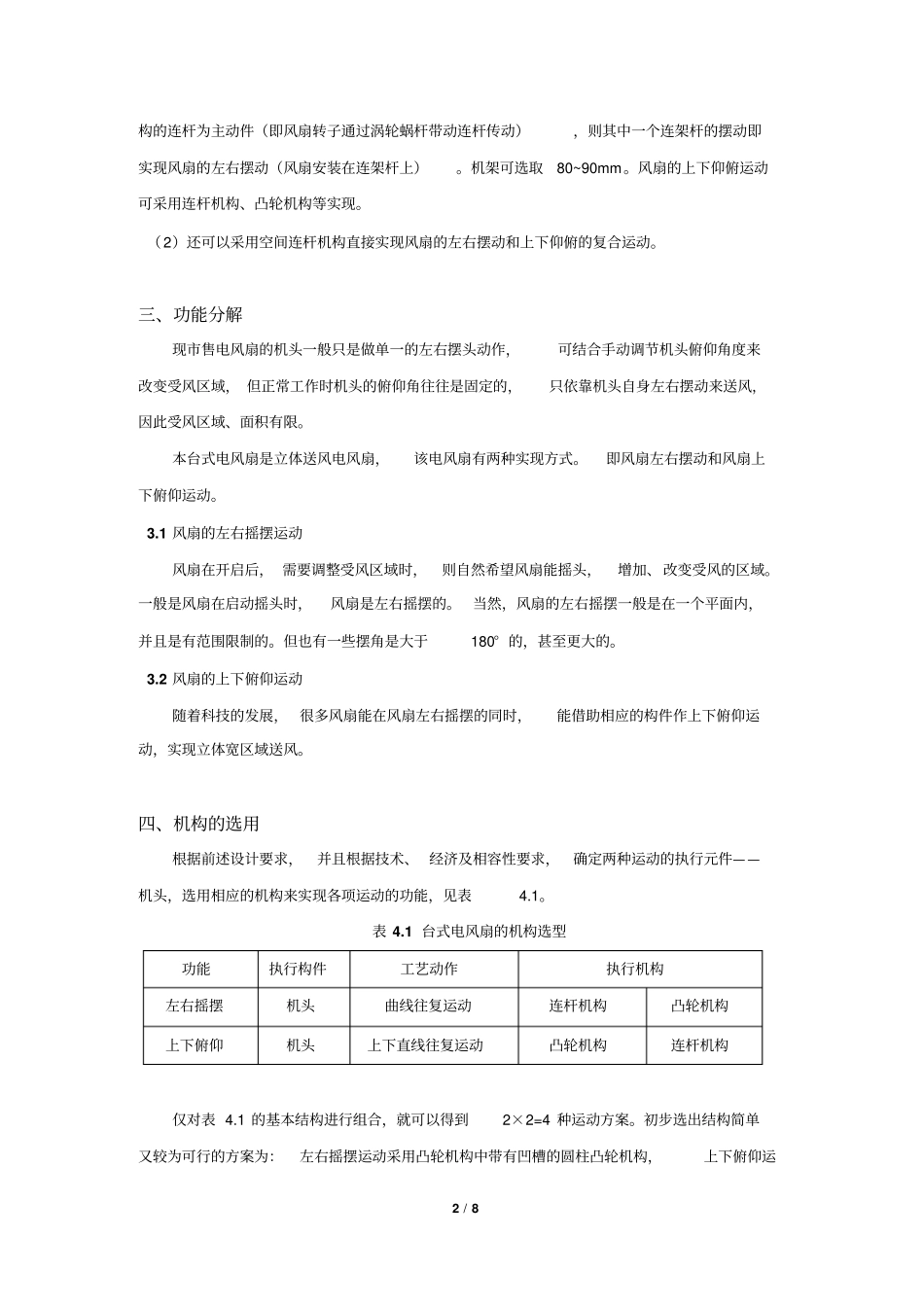

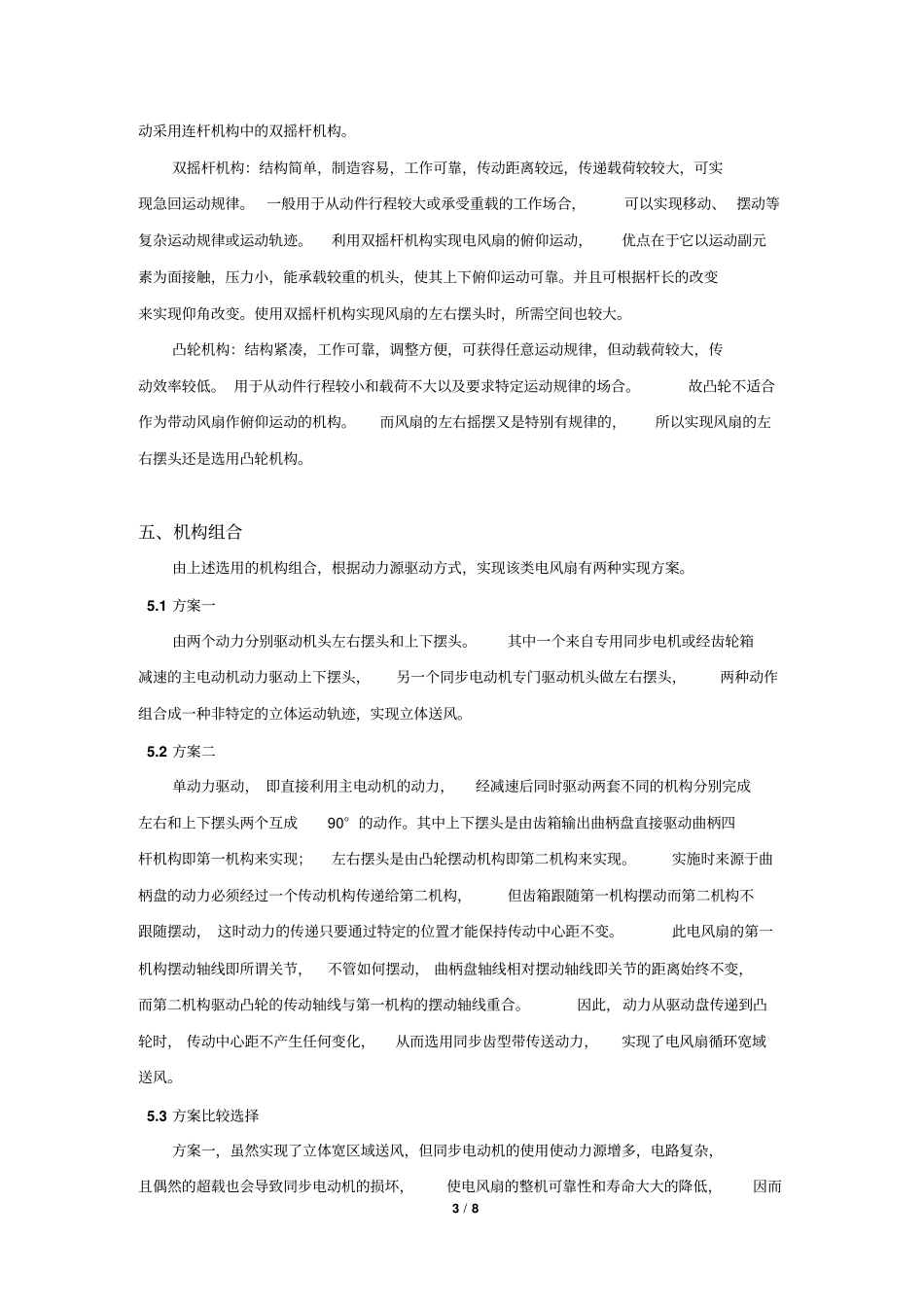

1 / 8一、题目:台式电风扇摇头装置二、设计题目及任务2.1 设计题目设计台式电风扇的摇头机构,使电风扇做摇头动作(在一定的仰角下随摇杆摆动)。风扇的直径为300mm,电扇电动机转速n=1450r/min ,电扇摇头周期t=10s。电扇摆动角度 ψ ,仰俯角度 φ 与急回系数K 的设计要求及任务分配表见表2.11. 表 2.11 台式电风扇摆头机构设计数据方案号电扇摇摆转动电扇仰俯转动摆角 ψ /( ° ) 急回系数 K 仰角 φ /( ° ) A 80 1.01 10 B 85 1.015 12 C 90 1.02 15 D 95 1.025 20 E 100 1.03 22 F 105 1.05 25 此次选择的是方案C:摆角为 ψ =90° ,急回系数K=1.02 ,仰角 φ =15° 。2.2 设计任务( 1)按给定主要参数,拟定机械传动系统总体方案。( 2)画出机构运动方案简图。( 3)分配涡轮蜗杆、齿轮传动比。确定它们的基本参数,设计计算几何尺寸。( 4)确定电扇摇摆转动的平面连杆机构的运动学尺寸,它满足摆角ψ 及急回系数K 条件下使最小传动比角γmin 最大。并对平面连杆机构进行运动分析,绘制运动线图,验算曲柄存在条件。( 5)编写设计计算说明书。( 6)学生可进一步完成台式电风扇摇头机构的计算机动态演示或模型试验验证。2.3 设计提示( 1)常见的摇头机构有杠杆式、滑板式和揿拔式等。可以将风扇的摇头动作分解为风扇的左右摆动和风扇的上下俯仰运动。风扇摇摆转动可以采用平面连杆机构实现。以双摇杆机2 / 8构的连杆为主动件(即风扇转子通过涡轮蜗杆带动连杆传动),则其中一个连架杆的摆动即实现风扇的左右摆动(风扇安装在连架杆上)。机架可选取80~90mm。风扇的上下仰俯运动可采用连杆机构、凸轮机构等实现。(2)还可以采用空间连杆机构直接实现风扇的左右摆动和上下仰俯的复合运动。三、功能分解现市售电风扇的机头一般只是做单一的左右摆头动作,可结合手动调节机头俯仰角度来改变受风区域, 但正常工作时机头的俯仰角往往是固定的,只依靠机头自身左右摆动来送风,因此受风区域、面积有限。本台式电风扇是立体送风电风扇,该电风扇有两种实现方式。即风扇左右摆动和风扇上下俯仰运动。3.1 风扇的左右摇摆运动风扇在开启后, 需要调整受风区域时,则自然希望风扇能摇头,增加、改变受风的区域。一般是风扇在启动摇头时,风扇是左右摇摆的。 当然,风扇的左右摇摆一般是在一个平面内,并且是有范围限制的。但也有一些摆角是大于180° 的,甚至更大...
