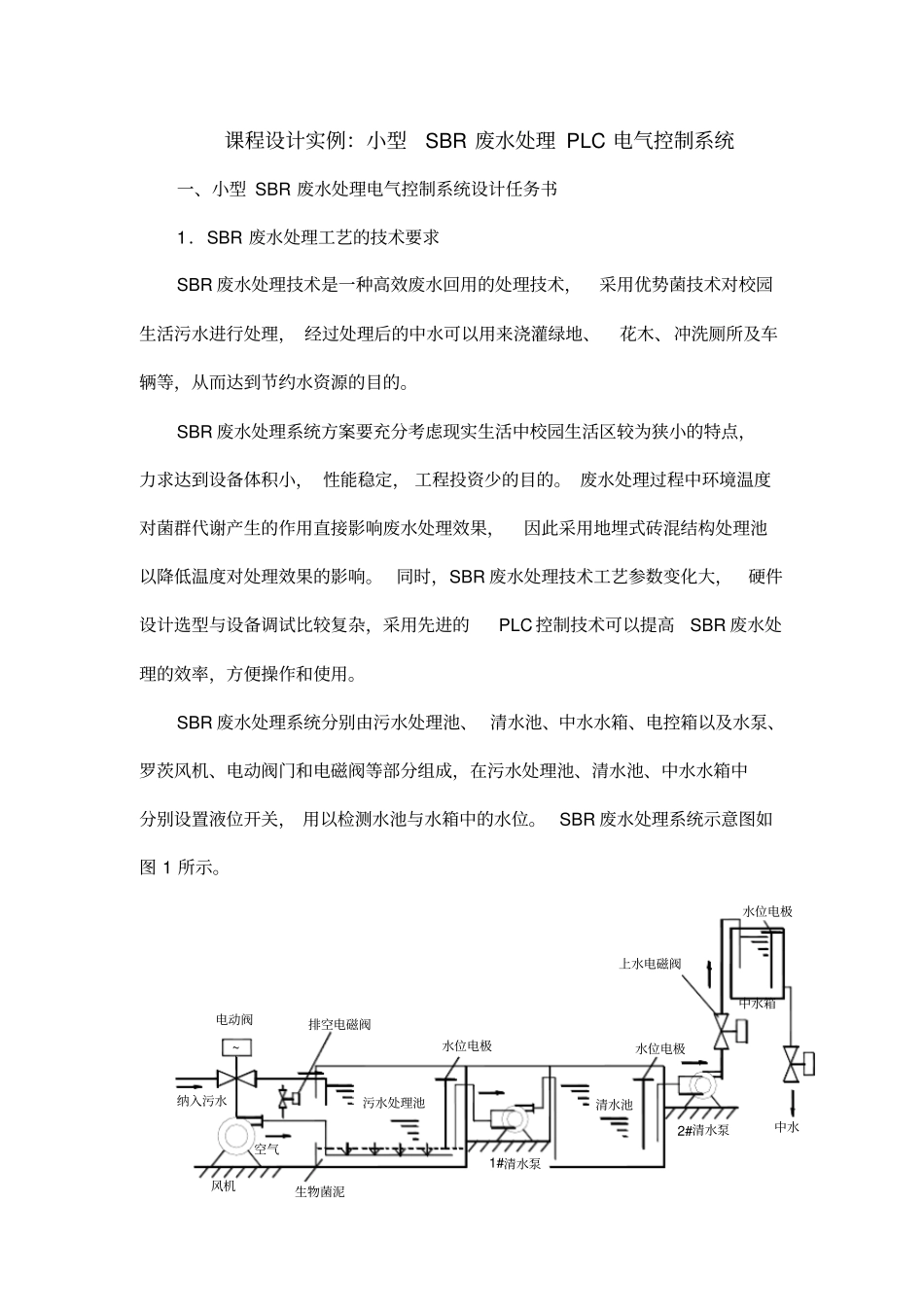

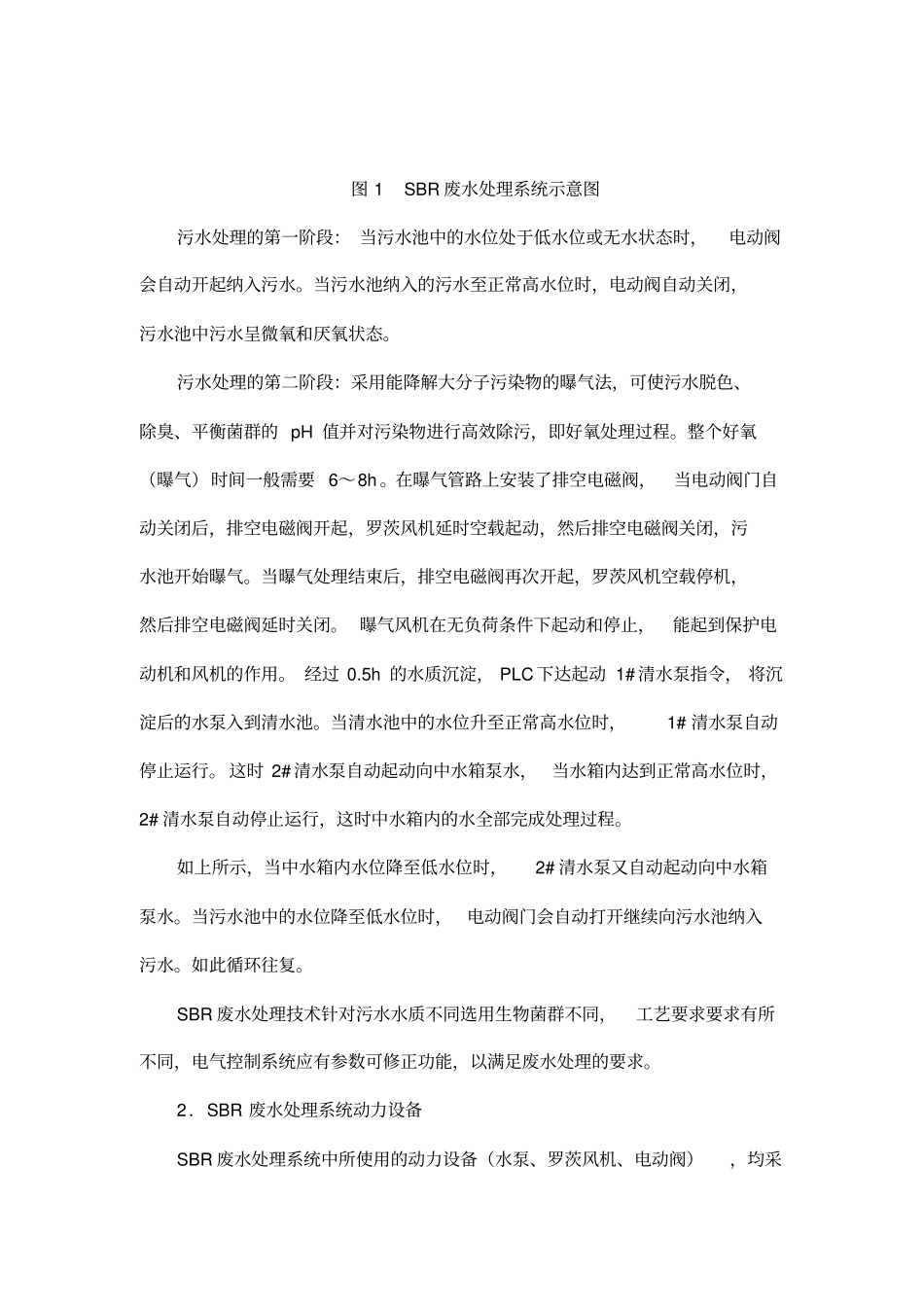

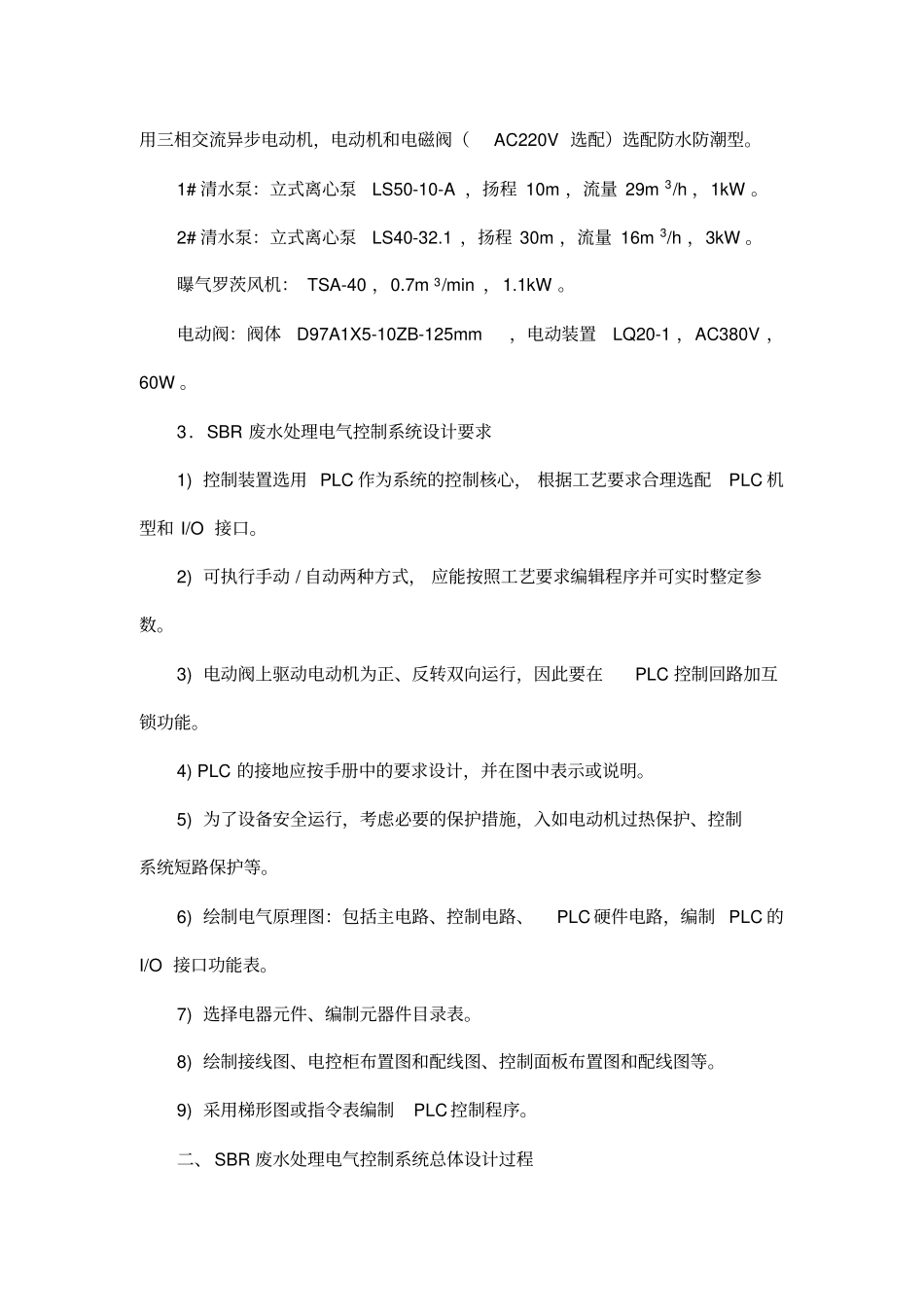

课程设计实例：小型SBR 废水处理 PLC 电气控制系统一、小型 SBR 废水处理电气控制系统设计任务书1．SBR 废水处理工艺的技术要求SBR 废水处理技术是一种高效废水回用的处理技术，采用优势菌技术对校园生活污水进行处理， 经过处理后的中水可以用来浇灌绿地、花木、冲洗厕所及车辆等，从而达到节约水资源的目的。SBR 废水处理系统方案要充分考虑现实生活中校园生活区较为狭小的特点，力求达到设备体积小， 性能稳定， 工程投资少的目的。 废水处理过程中环境温度对菌群代谢产生的作用直接影响废水处理效果，因此采用地埋式砖混结构处理池以降低温度对处理效果的影响。 同时，SBR 废水处理技术工艺参数变化大，硬件设计选型与设备调试比较复杂，采用先进的PLC 控制技术可以提高SBR 废水处理的效率，方便操作和使用。SBR 废水处理系统分别由污水处理池、 清水池、中水水箱、电控箱以及水泵、罗茨风机、电动阀门和电磁阀等部分组成，在污水处理池、清水池、中水水箱中分别设置液位开关， 用以检测水池与水箱中的水位。 SBR 废水处理系统示意图如图 1 所示。纳入污水~排空电磁阀空气风机生物菌泥污水处理池水位电极1#清水泵清水池 水位电极2#清水泵中水中水箱上水电磁阀水位电极电动阀图 1 SBR 废水处理系统示意图污水处理的第一阶段： 当污水池中的水位处于低水位或无水状态时，电动阀会自动开起纳入污水。当污水池纳入的污水至正常高水位时，电动阀自动关闭，污水池中污水呈微氧和厌氧状态。污水处理的第二阶段：采用能降解大分子污染物的曝气法，可使污水脱色、除臭、平衡菌群的 pH 值并对污染物进行高效除污，即好氧处理过程。整个好氧（曝气）时间一般需要 6～8h 。在曝气管路上安装了排空电磁阀，当电动阀门自动关闭后，排空电磁阀开起，罗茨风机延时空载起动，然后排空电磁阀关闭，污水池开始曝气。当曝气处理结束后，排空电磁阀再次开起，罗茨风机空载停机，然后排空电磁阀延时关闭。 曝气风机在无负荷条件下起动和停止，能起到保护电动机和风机的作用。 经过 0.5h 的水质沉淀， PLC 下达起动 1# 清水泵指令， 将沉淀后的水泵入到清水池。当清水池中的水位升至正常高水位时，1# 清水泵自动停止运行。 这时 2# 清水泵自动起动向中水箱泵水，当水箱内达到正常高水位时，2# 清水泵自动停止运行，这时中水箱内的水全部完成处理过程。如上所示，当中水箱内水位降至低水位时，2# 清水泵又自动起动向中...
