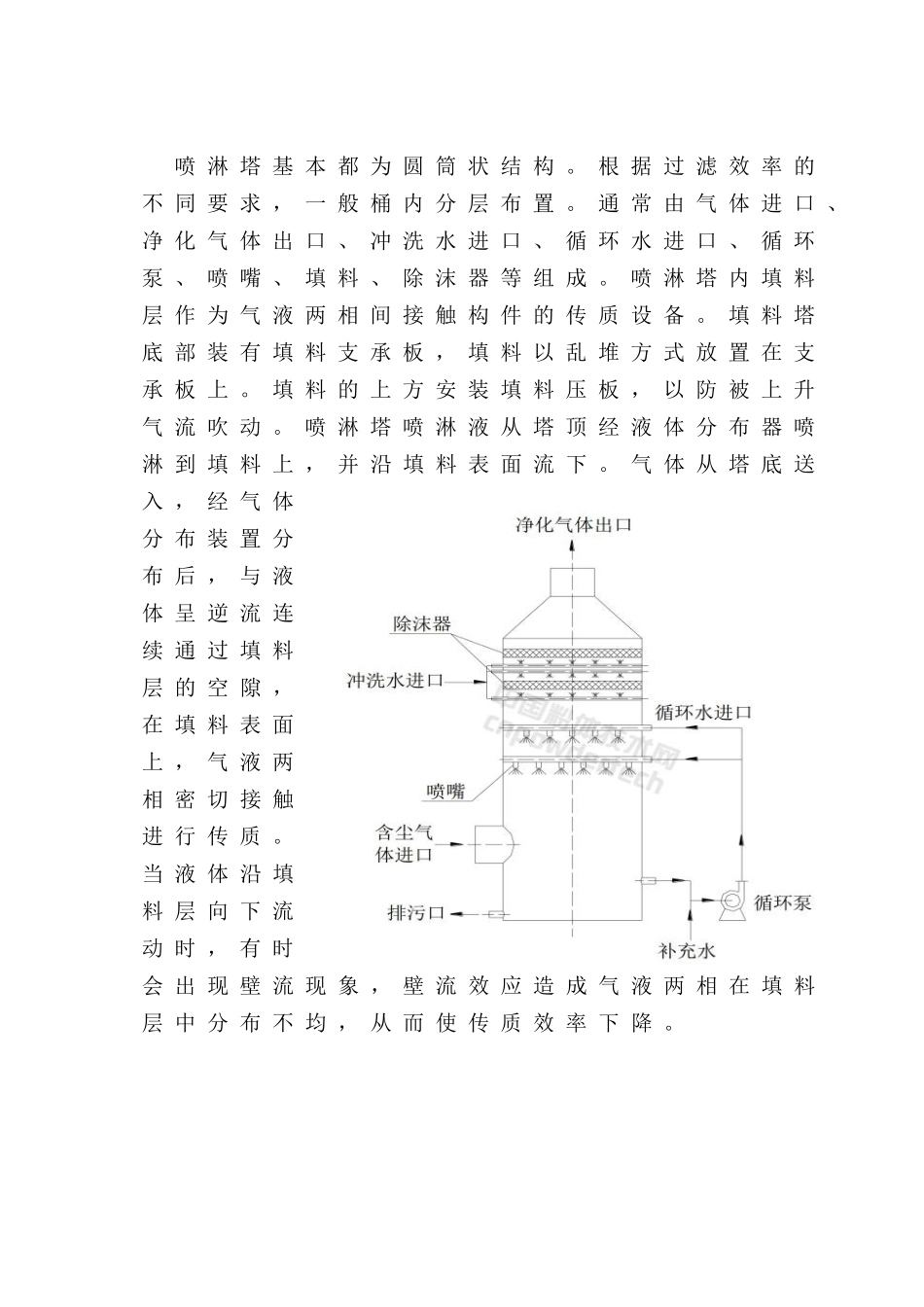

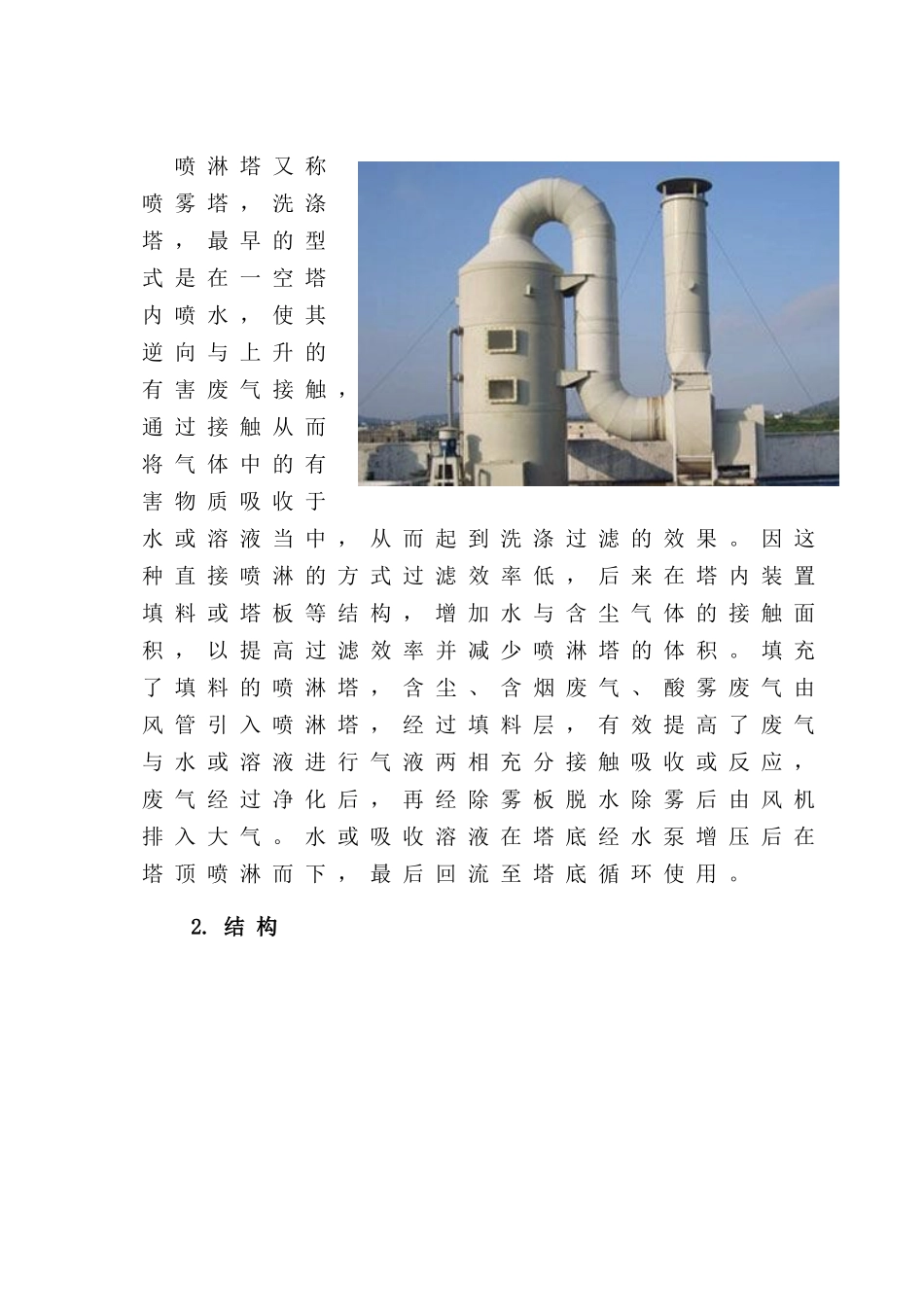

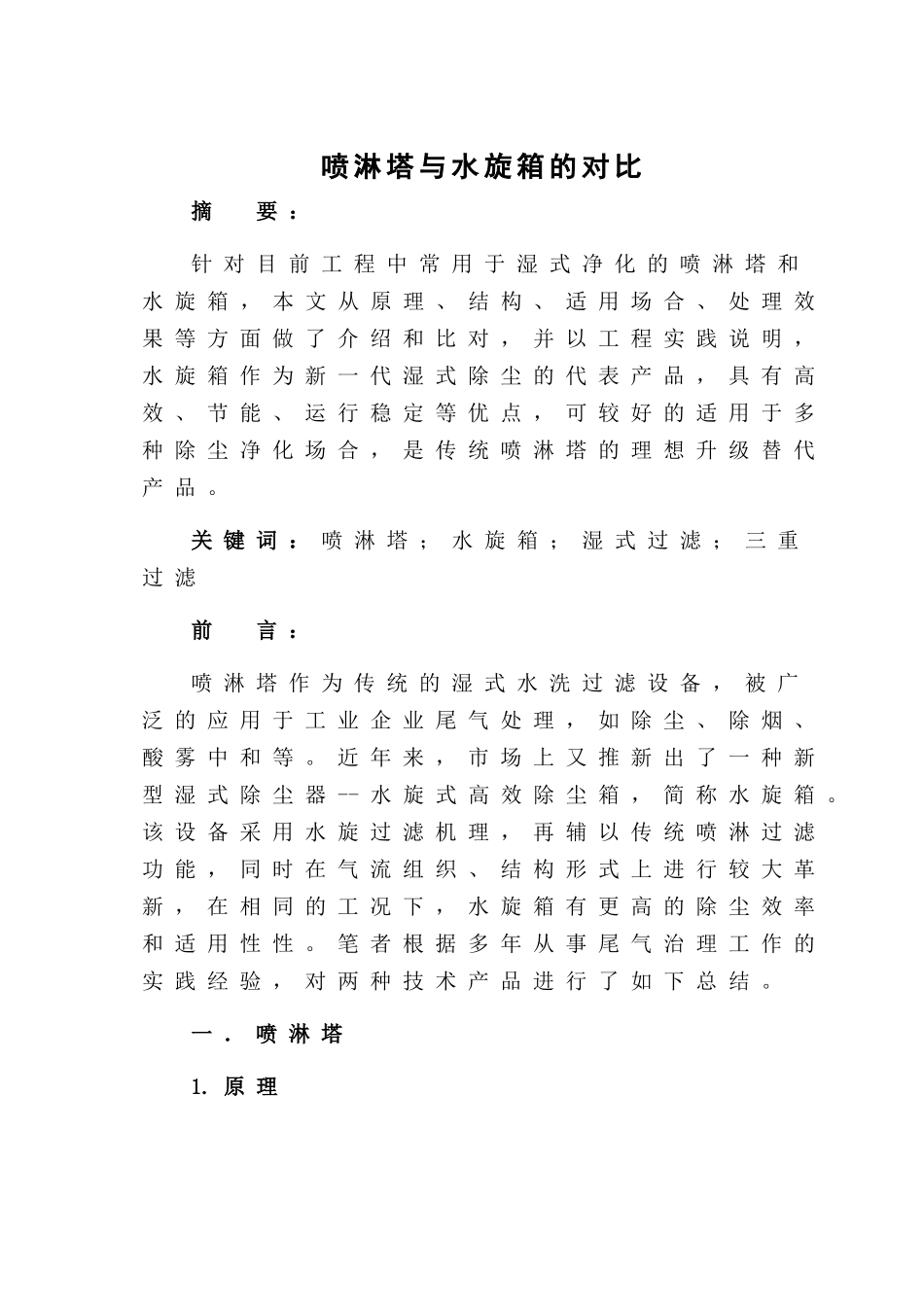

喷淋塔与水旋箱的对比摘要：针对目前工程中常用于湿式净化的喷淋塔和水旋箱，本文从原理、结构、适用场合、处理效果等方面做了介绍和比对，并以工程实践说明，水旋箱作为新一代湿式除尘的代表产品，具有高效、节能、运行稳定等优点，可较好的适用于多种除尘净化场合，是传统喷淋塔的理想升级替代产品。关键词：喷淋塔；水旋箱；湿式过滤；三重过滤前言：喷淋塔作为传统的湿式水洗过滤设备，被广泛的应用于工业企业尾气处理，如除尘、除烟、酸雾中和等。近年来，市场上又推新出了一种新型湿式除尘器--水旋式高效除尘箱，简称水旋箱。该设备采用水旋过滤机理，再辅以传统喷淋过滤功能，同时在气流组织、结构形式上进行较大革新，在相同的工况下，水旋箱有更高的除尘效率和适用性性。笔者根据多年从事尾气治理工作的实践经验，对两种技术产品进行了如下总结。一．喷淋塔1.原理喷淋塔又称喷雾塔，洗涤塔，最早的型式是在一空塔内喷水，使其逆向与上升的有害废气接触，通过接触从而将气体中的有害物质吸收于水或溶液当中，从而起到洗涤过滤的效果。因这种直接喷淋的方式过滤效率低，后来在塔内装置填料或塔板等结构，增加水与含尘气体的接触面积，以提高过滤效率并减少喷淋塔的体积。填充了填料的喷淋塔，含尘、含烟废气、酸雾废气由风管引入喷淋塔，经过填料层，有效提高了废气与水或溶液进行气液两相充分接触吸收或反应，废气经过净化后，再经除雾板脱水除雾后由风机排入大气。水或吸收溶液在塔底经水泵增压后在塔顶喷淋而下，最后回流至塔底循环使用。2.结构喷淋塔基本都为圆筒状结构。根据过滤效率的不同要求，一般桶内分层布置。通常由气体进口、净化气体出口、冲洗水进口、循环水进口、循环泵、喷嘴、填料、除沫器等组成。喷淋塔内填料层作为气液两相间接触构件的传质设备。填料塔底部装有填料支承板，填料以乱堆方式放置在支承板上。填料的上方安装填料压板，以防被上升气流吹动。喷淋塔喷淋液从塔顶经液体分布器喷淋到填料上，并沿填料表面流下。气体从塔底送入，经气体分布装置分布后，与液体呈逆流连续通过填料层的空隙，在填料表面上，气液两相密切接触进行传质。当液体沿填料层向下流动时，有时会出现壁流现象，壁流效应造成气液两相在填料层中分布不均，从而使传质效率下降。3.使用特点及注意事项喷淋塔可以广泛的适用多种尾气处理。主要是工业及民用中的含尘尾气、含烟尾气、酸碱尾气等。喷淋塔有如下优点：1）以水或溶液为过滤载体，安全性较高，特备是对于一些易燃易爆的尾气，可有效较低危险。2）过滤风压损失较小。3）结构简单，占地面积小，便于安装。但采用多级过滤式高度较高。4）维修方便，节省费用。注意事项：1）循环水量的调节：由喷淋塔供水泵来决定，一般在初始调试时调出最佳供水量。2）针对一些用于酸雾处理或酸碱中和的塔，要注意加药剂量与计算量的比对，通过试运行调整加药量。3）注意各转动部件要经常检查、注油，发现故障要及时排除，以保证喷淋塔脱硫效果。4）北方气温较冷的地区，要注意结冰现象。5）工作完毕要及时清理好卫生，做到人走场地清。二、水旋箱1.原理水旋箱以水为除尘过滤载体的新型湿式过滤器，该除尘箱采用三级综合过滤原理。一级采用传统喷淋过滤；二级采用水旋过滤原理，该过滤段为本设备的核心过滤段，其采用气液两相在水旋器内因流速不同液相被逐次撕裂雾化从而实现气液充分混合的目的，水旋段末端再通过折流、变速等措施，进一步延续、强化雾化混合效果，从而实现水对气体最充分的过滤洗涤效果；三级采用鲍尔环填料，利用填料表面进一步均匀、改善气液分布，起到湿式高效过滤的效果。经除尘净化后的气体再经捕沫、挡水、除湿等达标排放或进行后续处理。过滤洗涤水循环使用，并带有沉淀除渣功能。2.结构水旋箱结构图水旋箱成方形结构设计。主要有箱体、喷淋腔、水旋段、气水混洗腔、填料段、除水除湿段、循环供水系统等组成。与传统喷淋塔气流自下而上直通设计不同，水旋箱采用气流自上而下，再自下而上的曲绕形式，既可有效降低设备的高径比，便于安装维护，又可显著提高过滤效率。3.使用特点及注意事项水旋箱可以广泛的适用多...
