高压变电所电容补偿增容改造方案

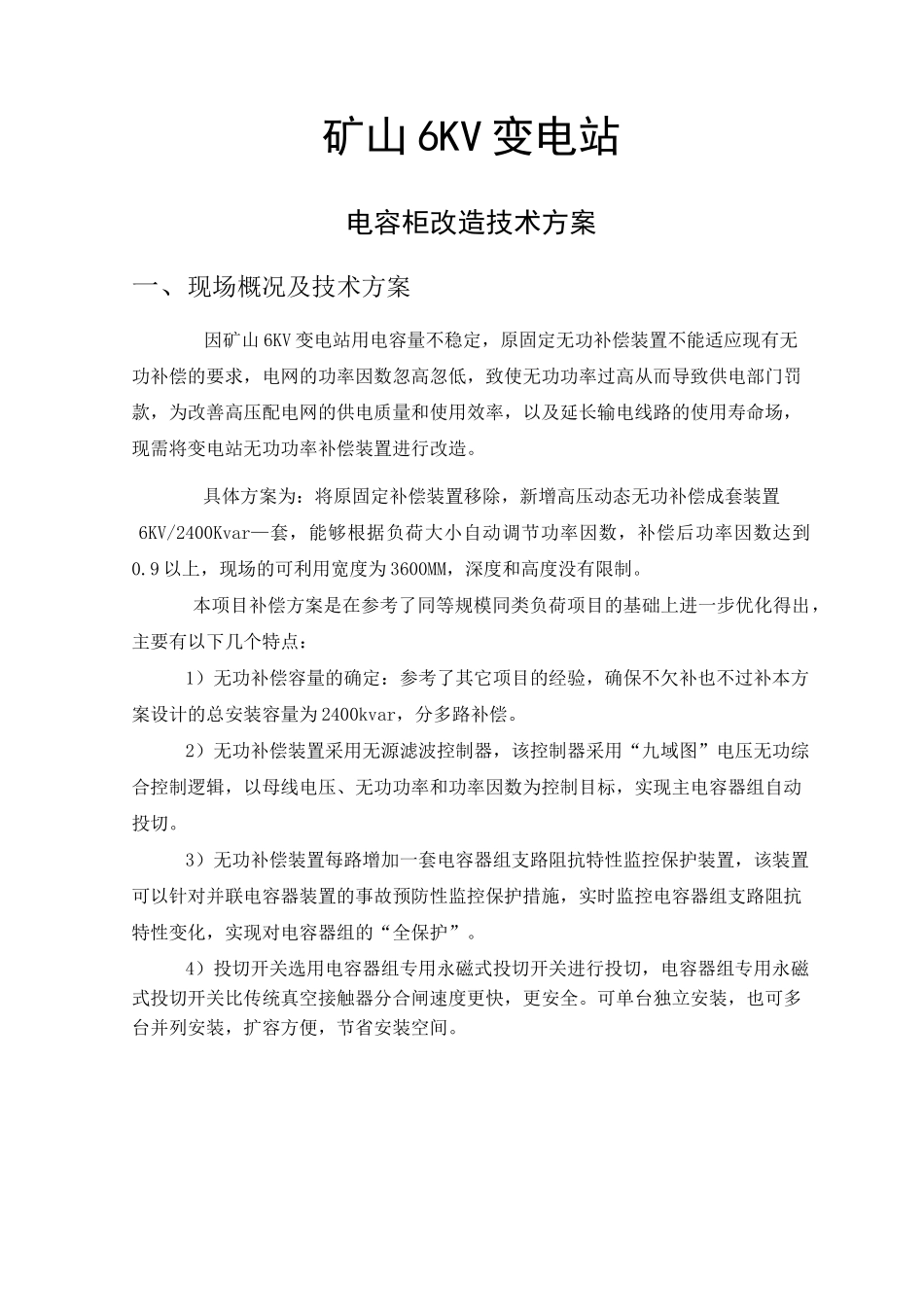

高压变电所电容补偿增容改造方案_第1页
1/7

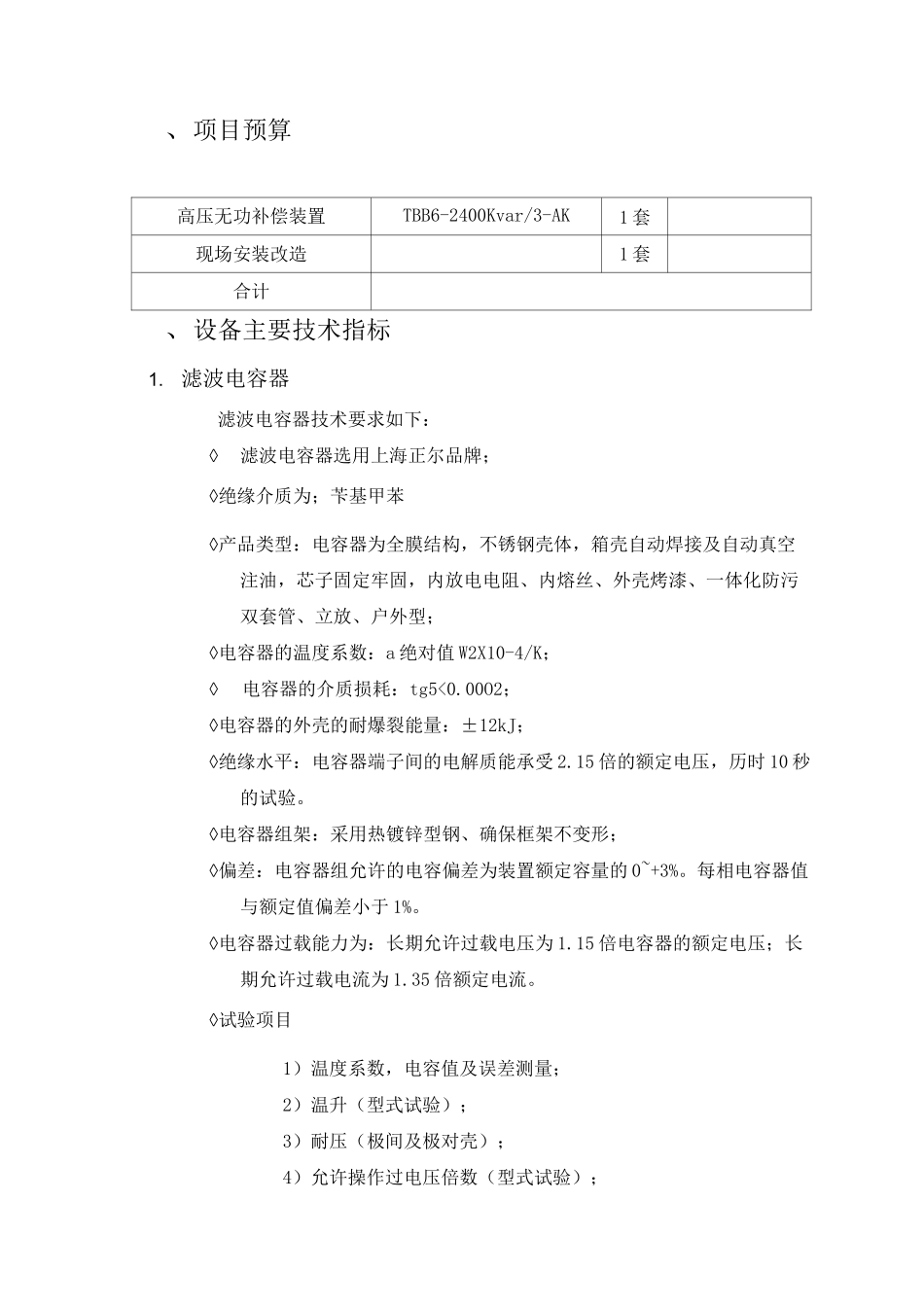

高压变电所电容补偿增容改造方案_第2页
2/7

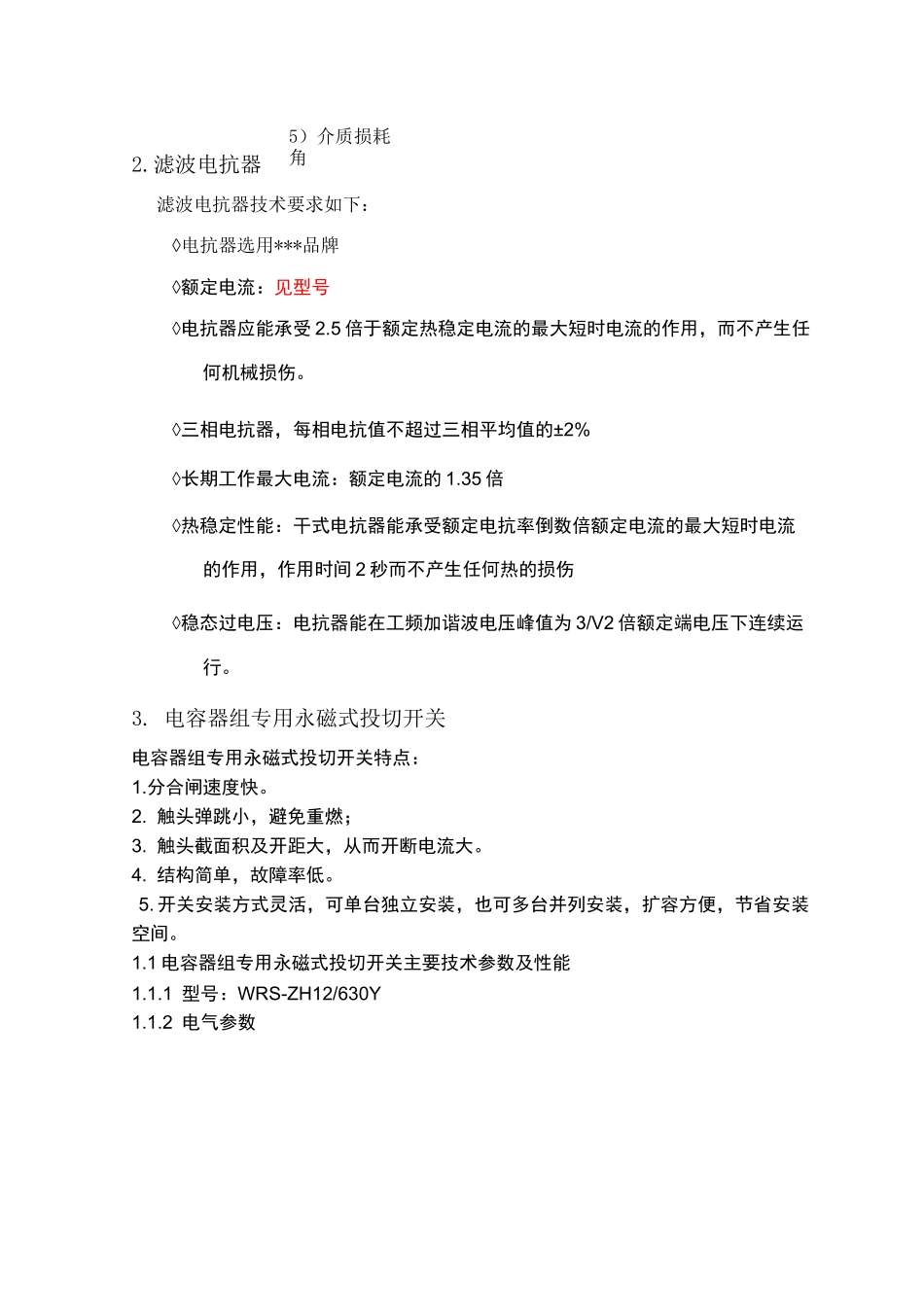

高压变电所电容补偿增容改造方案_第3页
3/7
矿山 6KV 变电站电容柜改造技术方案一、现场概况及技术方案因矿山 6KV 变电站用电容量不稳定,原固定无功补偿装置不能适应现有无功补偿的要求,电网的功率因数忽高忽低,致使无功功率过高从而导致供电部门罚款,为改善高压配电网的供电质量和使用效率,以及延长输电线路的使用寿命场,现需将变电站无功功率补偿装置进行改造。具体方案为:将原固定补偿装置移除,新增高压动态无功补偿成套装置6KV/2400Kvar—套,能够根据负荷大小自动调节功率因数,补偿后功率因数达到0.9 以上,现场的可利用宽度为 3600MM,深度和高度没有限制。本项目补偿方案是在参考了同等规模同类负荷项目的基础上进一步优化得出,主要有以下几个特点:1)无功补偿容量的确定:参考了其它项目的经验,确保不欠补也不过补本方案设计的总安装容量为 2400kvar,分多路补偿。2)无功补偿装置采用无源滤波控制器,该控制器采用“九域图”电压无功综合控制逻辑,以母线电压、无功功率和功率因数为控制目标,实现主电容器组自动投切。3)无功补偿装置每路增加一套电容器组支路阻抗特性监控保护装置,该装置可以针对并联电容器装置的事故预防性监控保护措施,实时监控电容器组支路阻抗特性变化,实现对电容器组的“全保护”。4)投切开关选用电容器组专用永磁式投切开关进行投切,电容器组专用永磁式投切开关比传统真空接触器分合闸速度更快,更安全。可单台独立安装,也可多台并列安装,扩容方便,节省安装空间。、项目预算高压无功补偿装置TBB6-2400Kvar/3-AK1 套现场安装改造1 套合计、设备主要技术指标1.滤波电容器滤波电容器技术要求如下:◊滤波电容器选用上海正尔品牌;◊绝缘介质为;苄基甲苯◊产品类型:电容器为全膜结构,不锈钢壳体,箱壳自动焊接及自动真空注油,芯子固定牢固,内放电电阻、内熔丝、外壳烤漆、一体化防污双套管、立放、户外型;◊电容器的温度系数:a 绝对值 W2X10-4/K;◊电容器的介质损耗:tg5<0.00O2;◊电容器的外壳的耐爆裂能量:±12kJ;◊绝缘水平:电容器端子间的电解质能承受 2.15 倍的额定电压,历时 10 秒的试验。◊电容器组架:采用热镀锌型钢、确保框架不变形;◊偏差:电容器组允许的电容偏差为装置额定容量的 0~+3%。每相电容器值与额定值偏差小于 1%。◊电容器过载能力为:长期允许过载电压为 1.15 倍电容器的额定电压;长期允许过载电流为 1.35 倍额定电流。◊试验项目1)温度系数,电容值及误差测量;2)温升(型...
