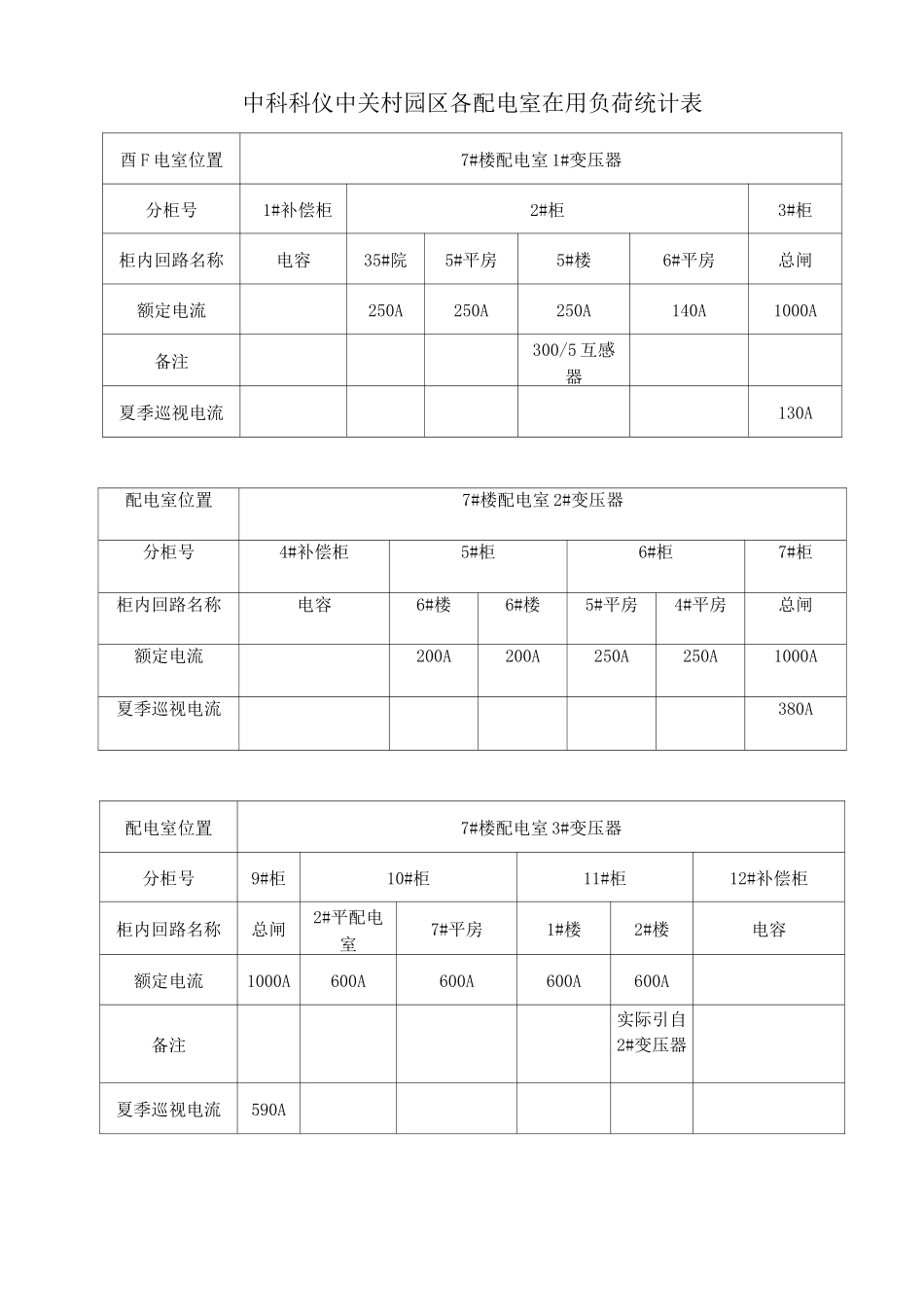

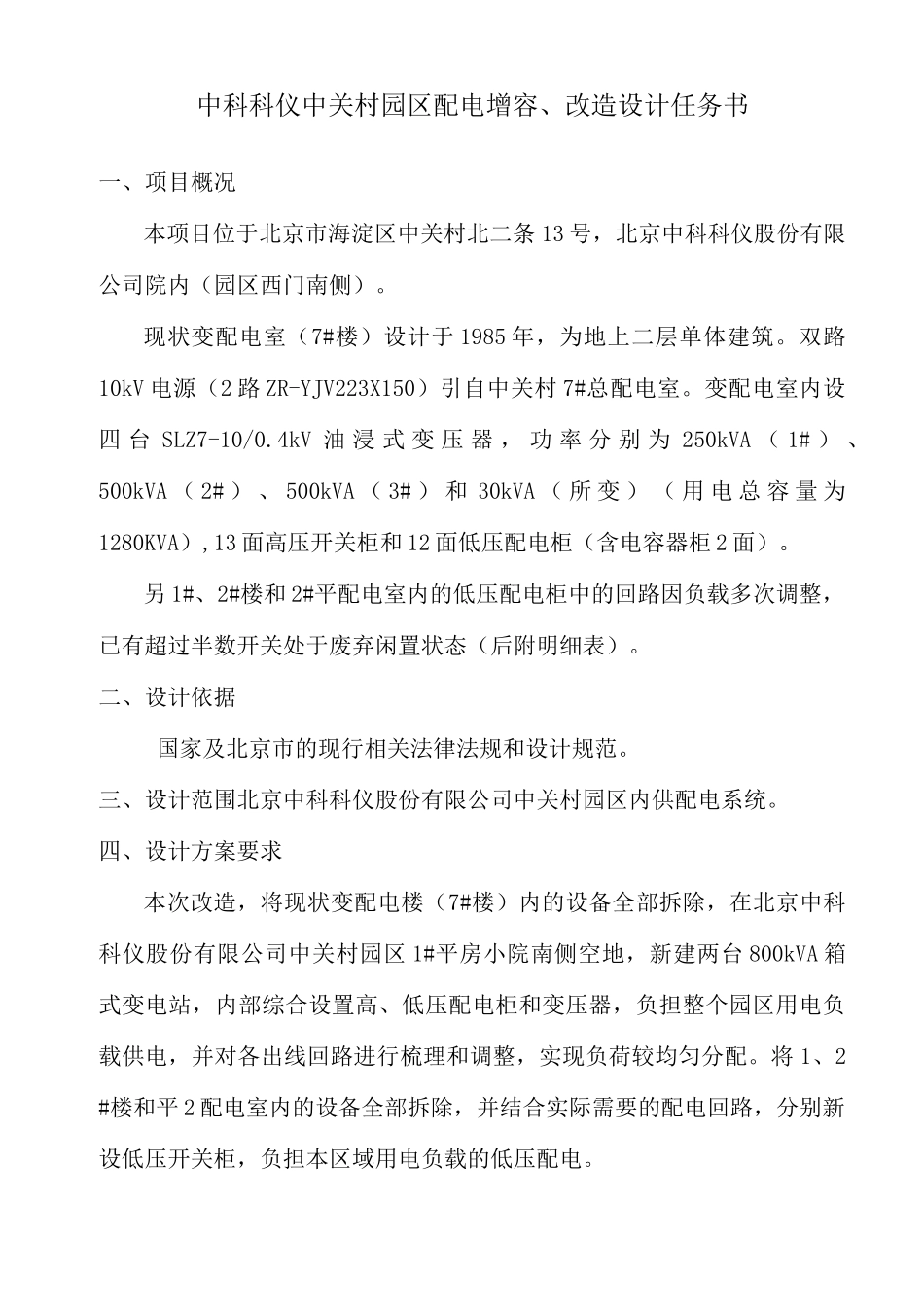

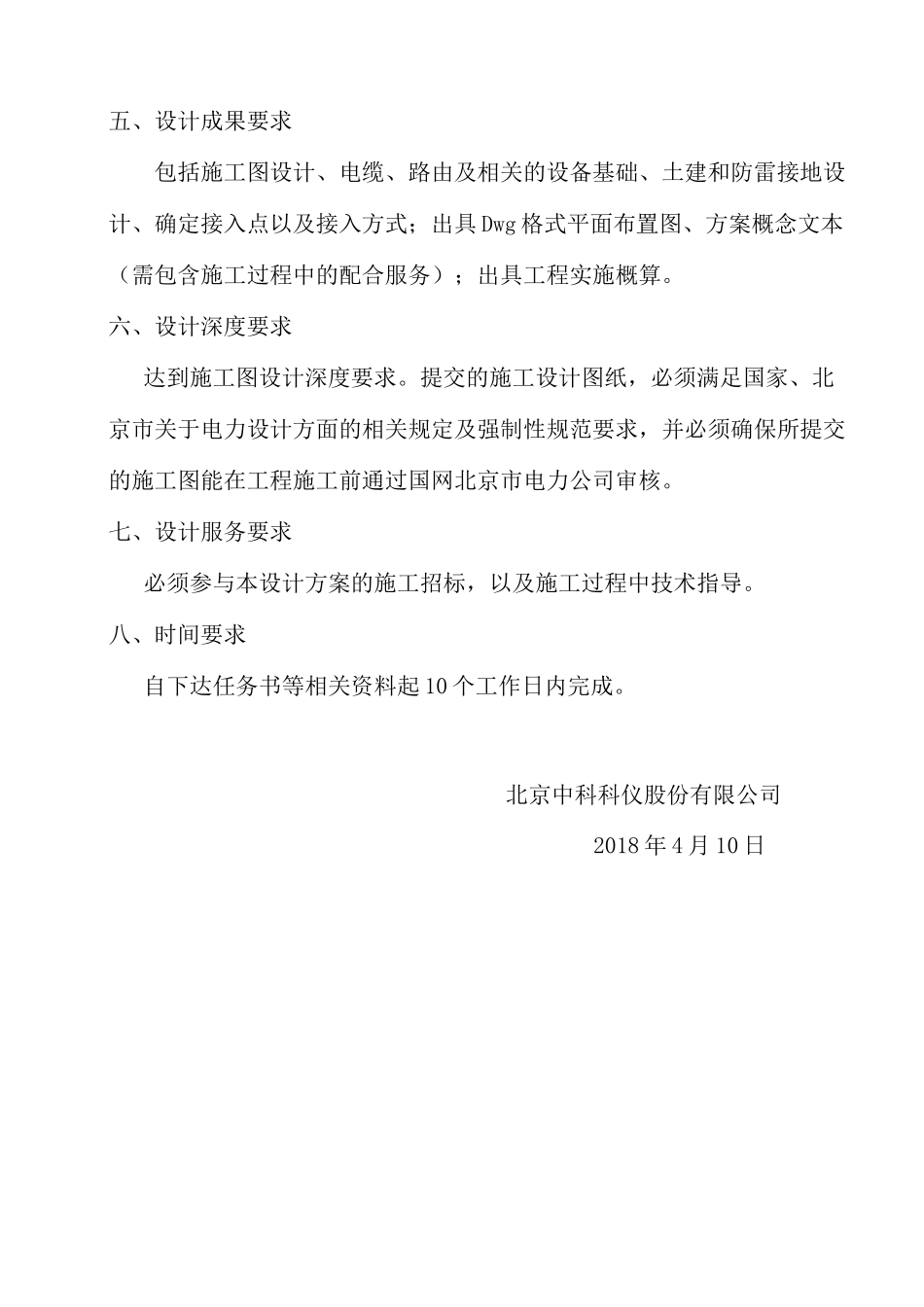

中科科仪中关村园区配电增容、改造设计任务书一、项目概况本项目位于北京市海淀区中关村北二条 13 号，北京中科科仪股份有限公司院内（园区西门南侧）。现状变配电室（7#楼）设计于 1985 年，为地上二层单体建筑。双路10kV 电源（2 路 ZR-YJV223X150）引自中关村 7#总配电室。变配电室内设四 台 SLZ7-10/0.4kV 油 浸 式 变 压 器 ， 功 率 分 别 为 250kVA （ 1# ） 、500kVA （ 2# ） 、 500kVA （ 3# ） 和 30kVA （ 所 变 ） （ 用 电 总 容 量 为1280KVA）,13 面高压开关柜和 12 面低压配电柜（含电容器柜 2 面）。另 1#、2#楼和 2#平配电室内的低压配电柜中的回路因负载多次调整，已有超过半数开关处于废弃闲置状态（后附明细表）。二、设计依据国家及北京市的现行相关法律法规和设计规范。三、设计范围北京中科科仪股份有限公司中关村园区内供配电系统。四、设计方案要求本次改造，将现状变配电楼（7#楼）内的设备全部拆除，在北京中科科仪股份有限公司中关村园区 1#平房小院南侧空地，新建两台 800kVA 箱式变电站，内部综合设置高、低压配电柜和变压器，负担整个园区用电负载供电，并对各出线回路进行梳理和调整，实现负荷较均匀分配。将 1、2#楼和平 2 配电室内的设备全部拆除，并结合实际需要的配电回路，分别新设低压开关柜，负担本区域用电负载的低压配电。五、设计成果要求包括施工图设计、电缆、路由及相关的设备基础、土建和防雷接地设计、确定接入点以及接入方式；出具 Dwg 格式平面布置图、方案概念文本（需包含施工过程中的配合服务）；出具工程实施概算。六、设计深度要求达到施工图设计深度要求。提交的施工设计图纸，必须满足国家、北京市关于电力设计方面的相关规定及强制性规范要求，并必须确保所提交的施工图能在工程施工前通过国网北京市电力公司审核。七、设计服务要求必须参与本设计方案的施工招标，以及施工过程中技术指导。八、时间要求自下达任务书等相关资料起 10 个工作日内完成。北京中科科仪股份有限公司2018 年 4 月 10 日中科科仪中关村园区各配电室在用负荷统计表酉 F 电室位置7#楼配电室 1#变压器分柜号1#补偿柜2#柜3#柜柜内回路名称电容35#院5#平房5#楼6#平房总闸额定电流250A250A250A140A1000A备注300/5 互感器夏季巡视电流130A配电室位置7#楼配电室 2#变压器分柜号4#补偿柜5#柜6#柜7#柜柜内回路名称电容6#楼6#楼5#平房4#平房...
