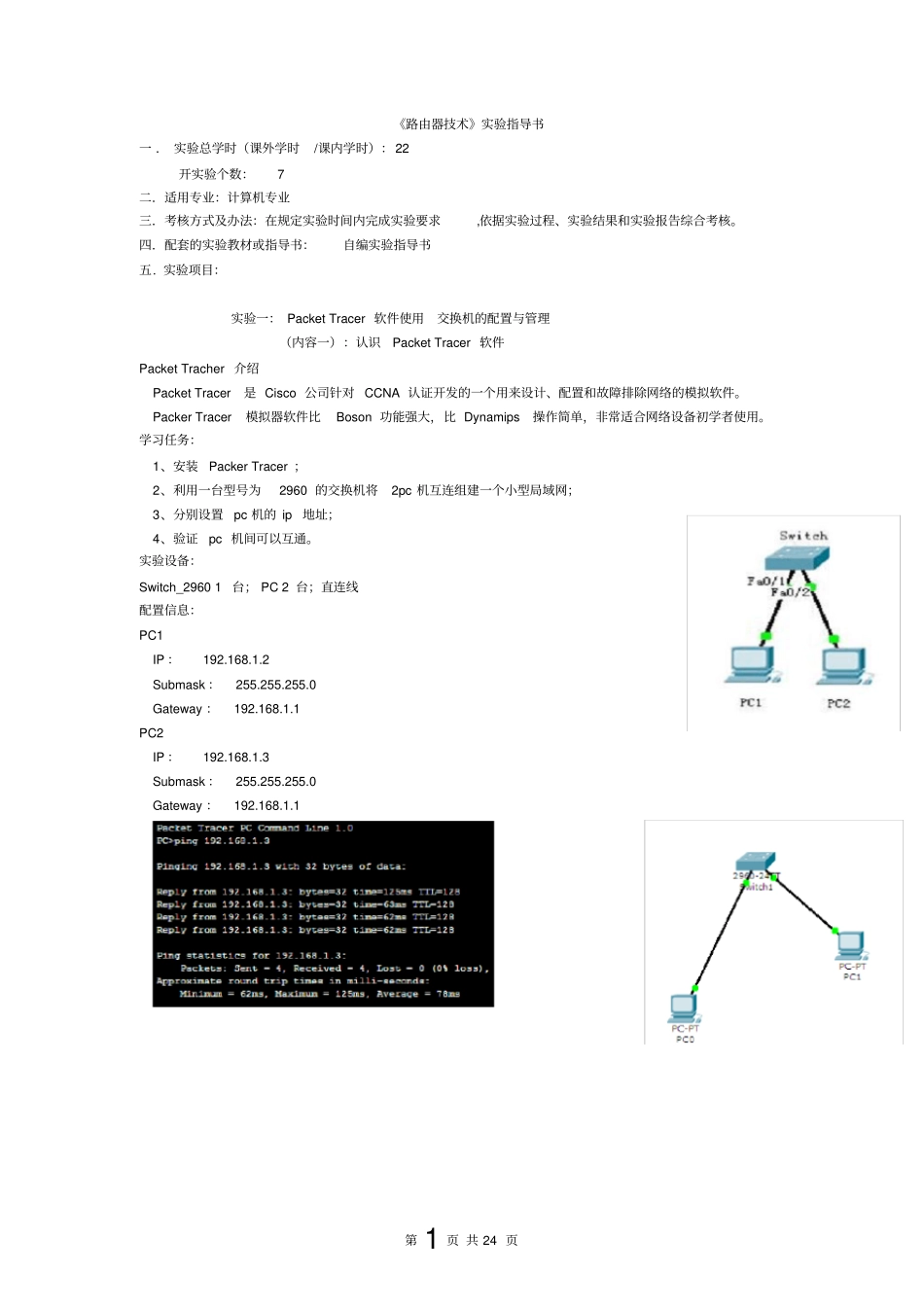

路由器实验报告 1 第 0 页 共 24 页路由器技术实验报告 ------------安徽工业大学计算机与科学技术学院第 1 页 共 24 页《路由器技术》实验指导书一 ． 实验总学时（课外学时/课内学时）： 22 开实验个数：7 二．适用专业：计算机专业三．考核方式及办法：在规定实验时间内完成实验要求,依据实验过程、实验结果和实验报告综合考核。四．配套的实验教材或指导书：自编实验指导书五. 实验项目：实验一： Packet Tracer 软件使用交换机的配置与管理（内容一）：认识Packet Tracer 软件Packet Tracher 介绍Packet Tracer 是 Cisco 公司针对 CCNA 认证开发的一个用来设计、配置和故障排除网络的模拟软件。Packer Tracer 模拟器软件比Boson 功能强大，比 Dynamips 操作简单，非常适合网络设备初学者使用。学习任务：1、安装Packer Tracer ；2、利用一台型号为2960 的交换机将2pc 机互连组建一个小型局域网；3、分别设置pc 机的 ip 地址；4、验证pc 机间可以互通。实验设备：Switch_2960 1 台； PC 2 台；直连线配置信息：PC1 IP ：192.168.1.2 Submask ：255.255.255.0 Gateway ：192.168.1.1 PC2 IP ：192.168.1.3 Submask ：255.255.255.0 Gateway ：192.168.1.1 第 2 页 共 24 页（内容二）：交换机的基本配置与管理1.实验目标：掌握交换机基本信息的配置管理。2.实验背景：某公司新进一批交换机，在投入网络以后要进行初始配置与管理，你作为网络管理员，对交换机进行基本的配置与管理。3.技术原理：交换机的管理方式基本分为两种：带内管理和带外管理。1.通过交换机的Console 端口管理交换机属于带外管理；这种管理方式不占用交换机的网络端口，第一次配置交换机必须利用Console 端口进行配置。2.通过 Telnet、拨号等方式属于带内管理。交换机的命令行操作模式主要包括：用户模式Switch> 特权模式Switch# 全局配置模式Switch(config)# 端口模式Switch(config-if)# 4.实验步骤：新建 Packet Tracer 拓扑图了解交换机命令行进入特权模式 (en) 进入全局配置模式(conf t) 进入交换机端口视图模式(int f0/1) 返回到上级模式(exit) 从全局以下模式返回到特权模式(end) 帮助信息 (如? 、co?、copy?) 命令简写 (如conf t) 命令自动补全 (Tab) 快捷键 (ctrl+c 中断测试 ,ctrl+z 退回到特权视图 ) 第 3 页 共 24 页Reload 重启。 (在特权模式下...
