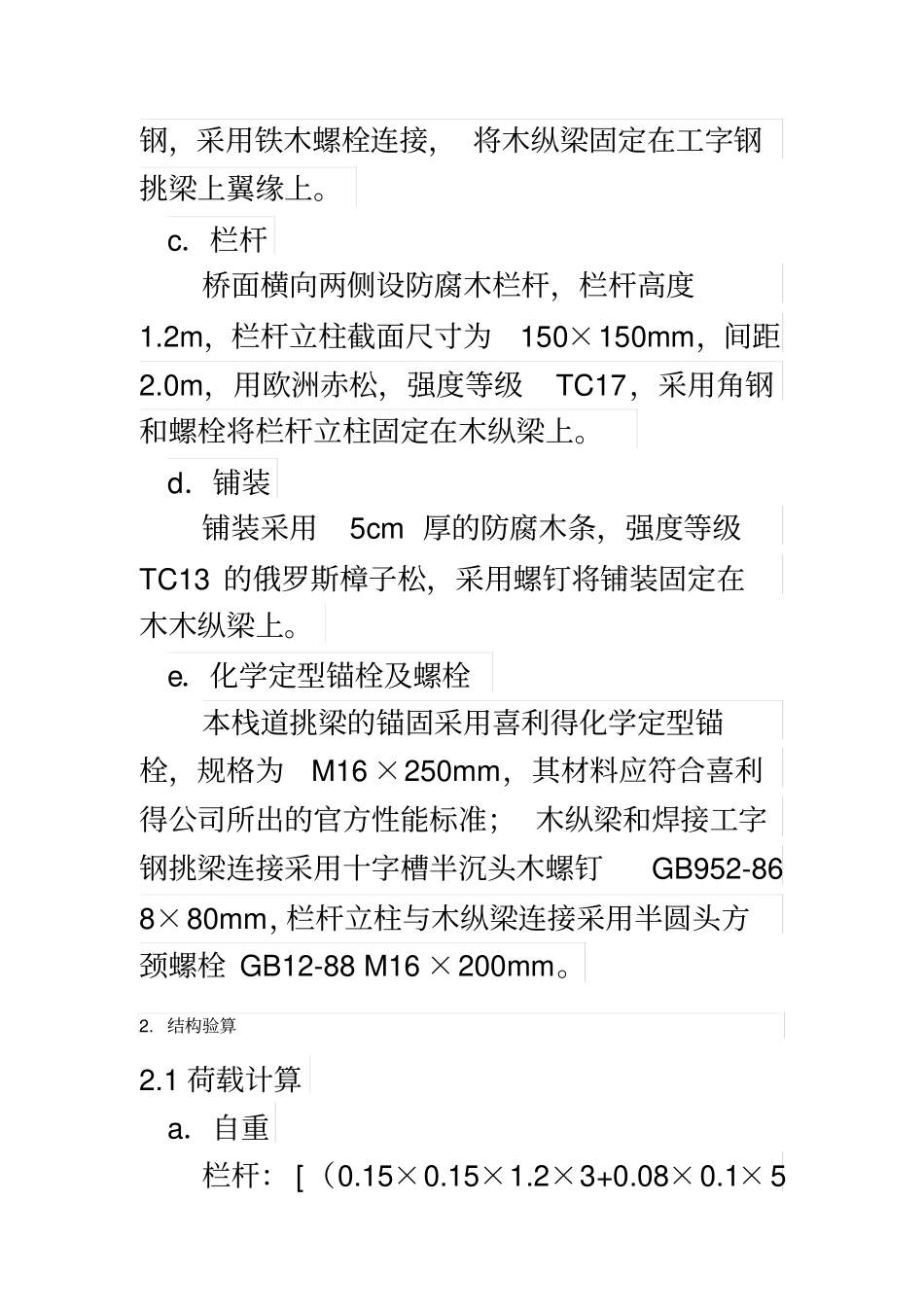

轩辕湖公园人行木栈道设计计算书_第1页
1/12

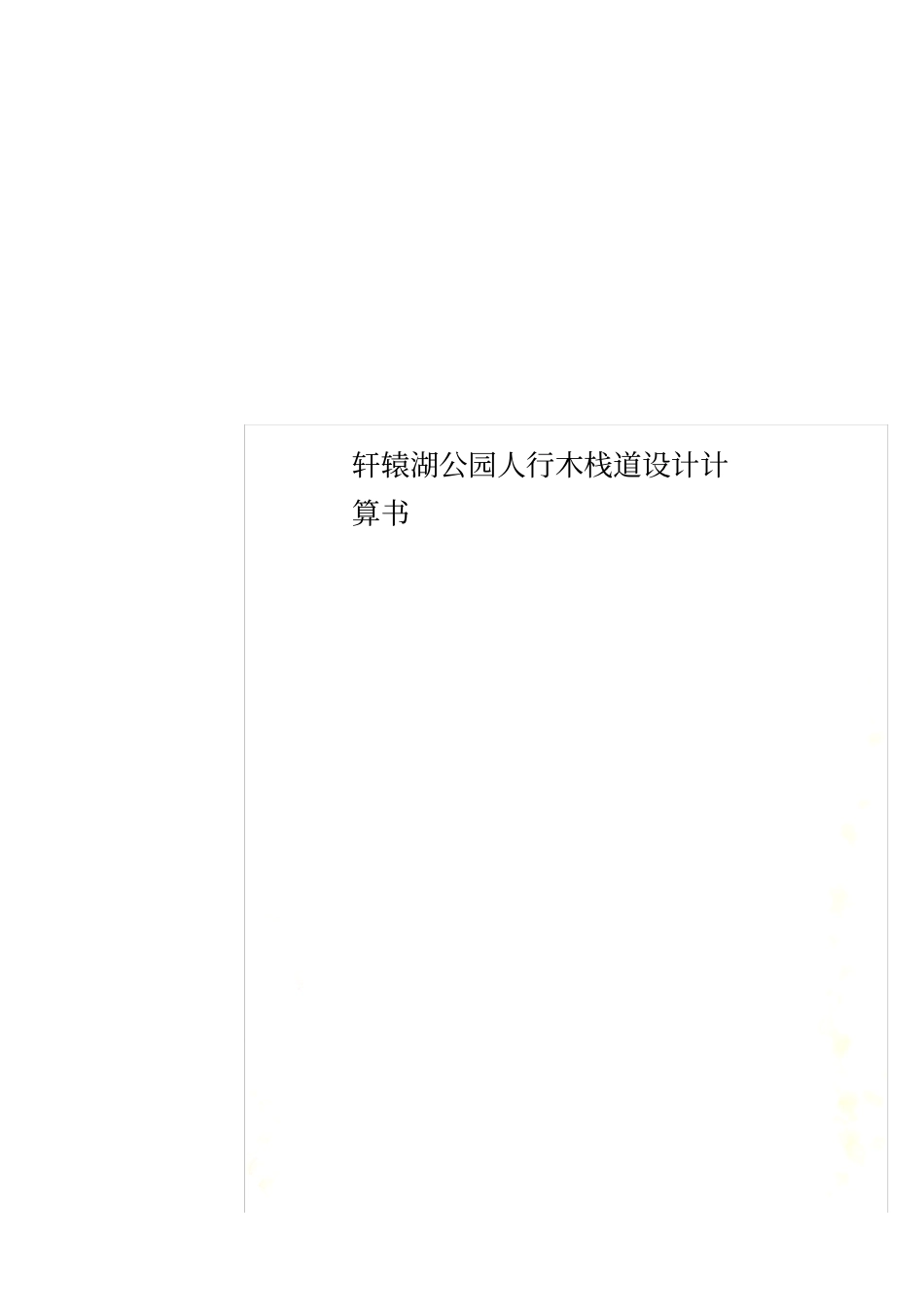

轩辕湖公园人行木栈道设计计算书_第2页
2/12
轩辕湖公园人行木栈道设计计算书_第3页
3/12
轩辕湖公园人行木栈道设计计算书轩辕湖公园人行木栈道设计说明1. 基本资料1.1 主要技术指标桥跨布置:标准跨径4.0m,设计选择计算跨径 4.0m;设计荷载: 人群荷载据 《城市桥梁设计荷载标准》取 5.0 kN/m 2 ,栏杆水平荷载2.5kN/m 2;桥面宽度:净 1.6m+2×0.10m 护栏;桥面净高:最小净高为2.81m。1.2材料规格及布置a.挑梁焊接工字钢截面,梁长1.8m,截面尺寸为200×250×10×10mm,悬挑方式:在焊接工字钢挑梁的一端焊接420×410×12mm 的钢板,采用化学定型锚栓工字钢挑梁固定在观景平台翼墙和中华路桥桥台上, 以此作为承担木纵梁荷载的下部结构。b.木纵梁矩形截面,标准梁长 4.0m,斜梯梁长 5.5m,截面尺寸为 200×200mm,采用欧洲赤松,强度等级 TC17 ,每个跨径布置 3 根木梁。与挑梁的连接方式为:在工字钢挑梁上翼缘板上面焊接角钢,采用铁木螺栓连接, 将木纵梁固定在工字钢挑梁上翼缘上。c.栏杆桥面横向两侧设防腐木栏杆,栏杆高度1.2m,栏杆立柱截面尺寸为150×150mm,间距2.0m,用欧洲赤松,强度等级TC17,采用角钢和螺栓将栏杆立柱固定在木纵梁上。d.铺装铺装采用5cm 厚的防腐木条,强度等级TC13 的俄罗斯樟子松,采用螺钉将铺装固定在木木纵梁上。e.化学定型锚栓及螺栓本栈道挑梁的锚固采用喜利得化学定型锚栓,规格为M16 ×250mm,其材料应符合喜利得公司所出的官方性能标准; 木纵梁和焊接工字钢挑梁连接采用十字槽半沉头木螺钉GB952-86 8×80mm,栏杆立柱与木纵梁连接采用半圆头方颈螺栓 GB12-88 M16 ×200mm。2. 结构验算2.1 荷载计算a.自重栏杆: [(0.15×0.15×1.2×3+0.08×0.1×5×4)×7.5] ÷5=0.36kN/m 铺装木条: 0.05×1.8×7.5=0.68kN/m 木纵梁: 0.2×0.2×3×7.5=0.9 kN/m 焊接工字钢挑梁: 0.0063×78.5= 0.50 kN/m b.活载人群: 5.0×1.6=8.0 kN/m 2.2 木纵梁木纵梁按简支梁计算, 其中中梁相当于两个边梁受荷面积之和, 选取中梁为设计木纵梁。 木材强度设计值调整系数: 1.1×0.9×1.0=0.99,木材弹性模量调整系数: 0.85×1.05=0.8925;防腐木 TC17:抗弯 fm=0.99×17=16.83 N/mm2,抗剪fv=0.99×1.6=1.58 N/mm 2,弹性模量E=0.85×1.05×10000=8925 N/mm2。a.抗弯验算跨中弯矩设计值M={[1.2 ×( 0.36+0.68+0.9)+1.4×8.0] ÷2 ×4×4}÷8=13.6kN· m 613.610610.2200200200MWnN/mm 2<16.83 N/mm2满足要求,此处未考虑栈道上...
