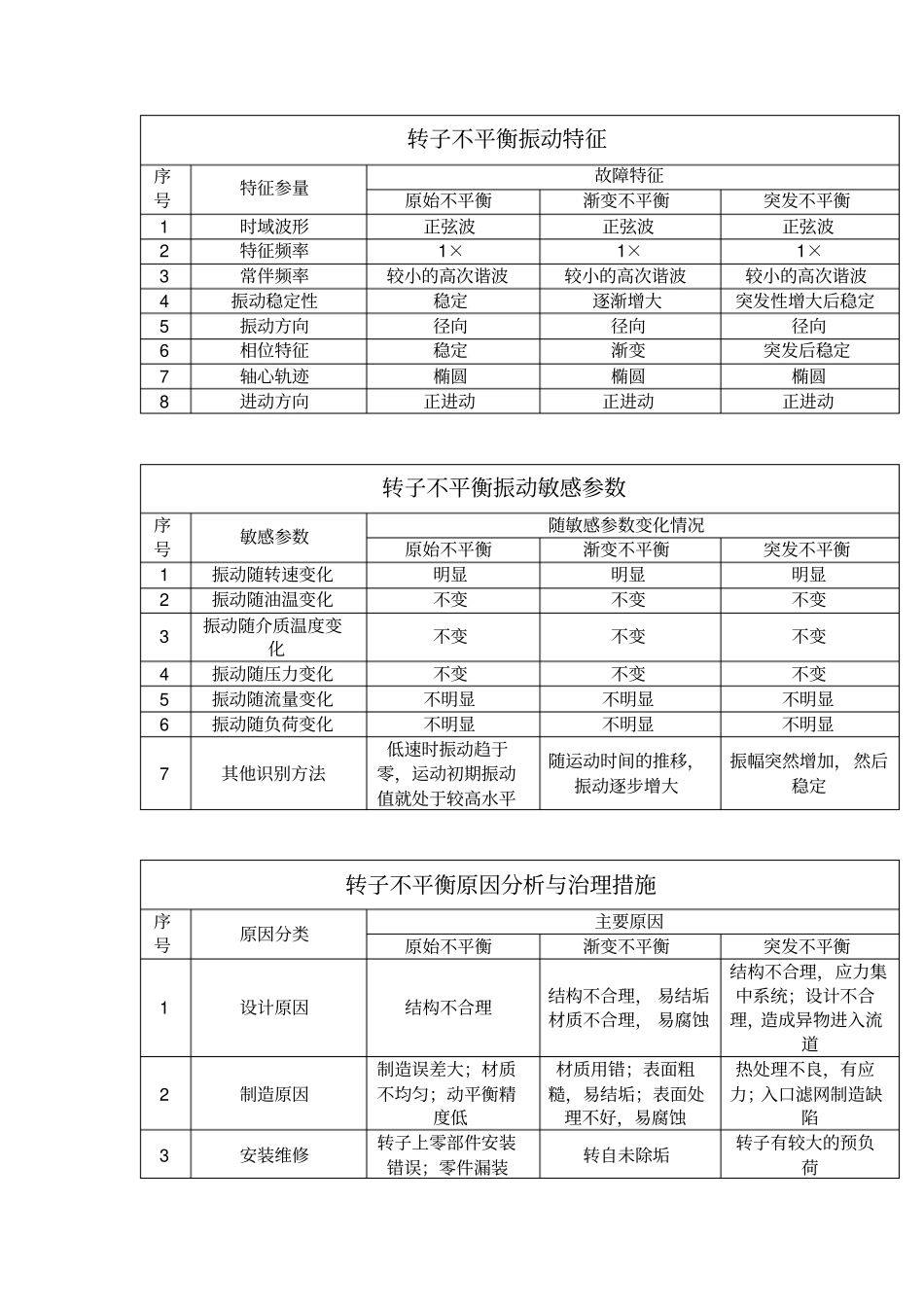

转子不平衡振动特征序号特征参量故障特征原始不平衡渐变不平衡突发不平衡1 时域波形正弦波正弦波正弦波2 特征频率1×1×1×3 常伴频率较小的高次谐波较小的高次谐波较小的高次谐波4 振动稳定性稳定逐渐增大突发性增大后稳定5 振动方向径向径向径向6 相位特征稳定渐变突发后稳定7 轴心轨迹椭圆椭圆椭圆8 进动方向正进动正进动正进动转子不平衡振动敏感参数序号敏感参数随敏感参数变化情况原始不平衡渐变不平衡突发不平衡1 振动随转速变化明显明显明显2 振动随油温变化不变不变不变3 振动随介质温度变化不变不变不变4 振动随压力变化不变不变不变5 振动随流量变化不明显不明显不明显6 振动随负荷变化不明显不明显不明显7 其他识别方法低速时振动趋于零，运动初期振动值就处于较高水平随运动时间的推移，振动逐步增大振幅突然增加，然后稳定转子不平衡原因分析与治理措施序号原因分类主要原因原始不平衡渐变不平衡突发不平衡1 设计原因结构不合理结构不合理， 易结垢材质不合理， 易腐蚀结构不合理，应力集中系统；设计不合理，造成异物进入流道2 制造原因制造误差大；材质不均匀；动平衡精度低材质用错；表面粗糙，易结垢；表面处理不好，易腐蚀热处理不良，有应力；入口滤网制造缺陷3 安装维修转子上零部件安装错误；零件漏装转自未除垢转子有较大的预负荷4 操作运行介质带液，造成腐蚀；介质脏，造成结垢超速、超负荷运行；入口阻力大，导致部件损坏，进入流道；介质带液，造成腐蚀断裂5 状态劣化转子上配合零件松动转子旋转体结垢； 转子腐蚀。疲劳腐蚀；超期服役治理措施1、按技术要求对转子进行动平衡。 2、按要求对位安装转子上的零部件。 3、消除转子上松动部件。1、转子除垢，进行修复。2、定期检修。3、保证介质清洁，不带液，防止结垢和腐蚀。1、停机检修、更换损坏的转子。 2、停机清理流道异物。 3、消除应力，防止转子损坏转子不对中的振动特征序号特征参量故障特征平行不对中角度不对中综合不对中1 时域波形1×频与 2×频叠加波形1×频与 2×频叠加波形1×频与 2×频叠加波形2 特征频率2×明显较高2×明显较高2×明显较高3 常伴频率1×频，高次谐波1×频，高次谐波1×频，高次谐波4 振动稳定性稳定稳定稳定5 振动方向轴向为主轴向、径向均较大轴向、径向均较大6 相位特征较稳定较稳定较稳定7 轴心轨迹双环椭圆双环椭圆双环椭圆8 进动方向正进动正进动正进动转子不对中振动敏感参数序号敏感参数...
