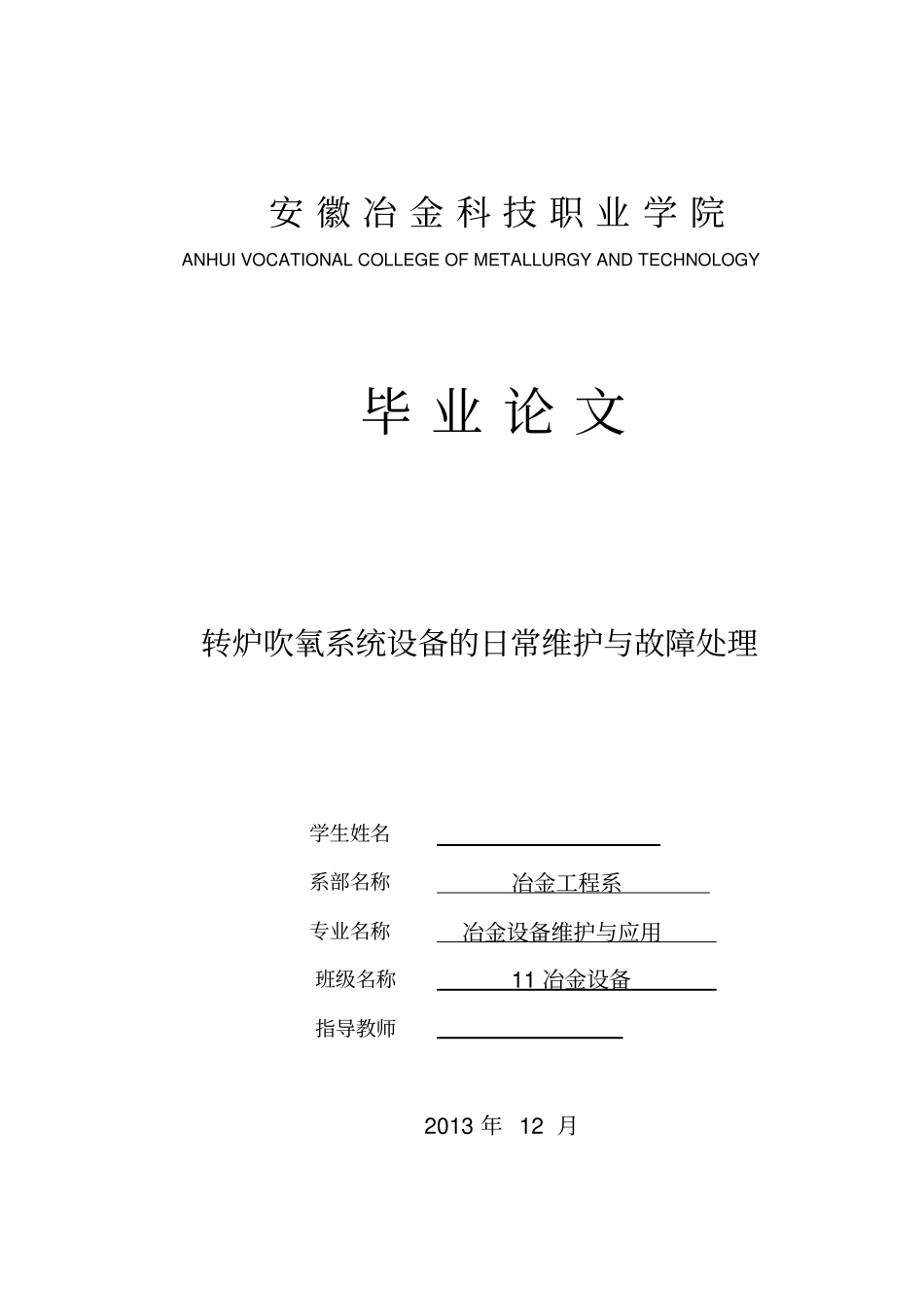

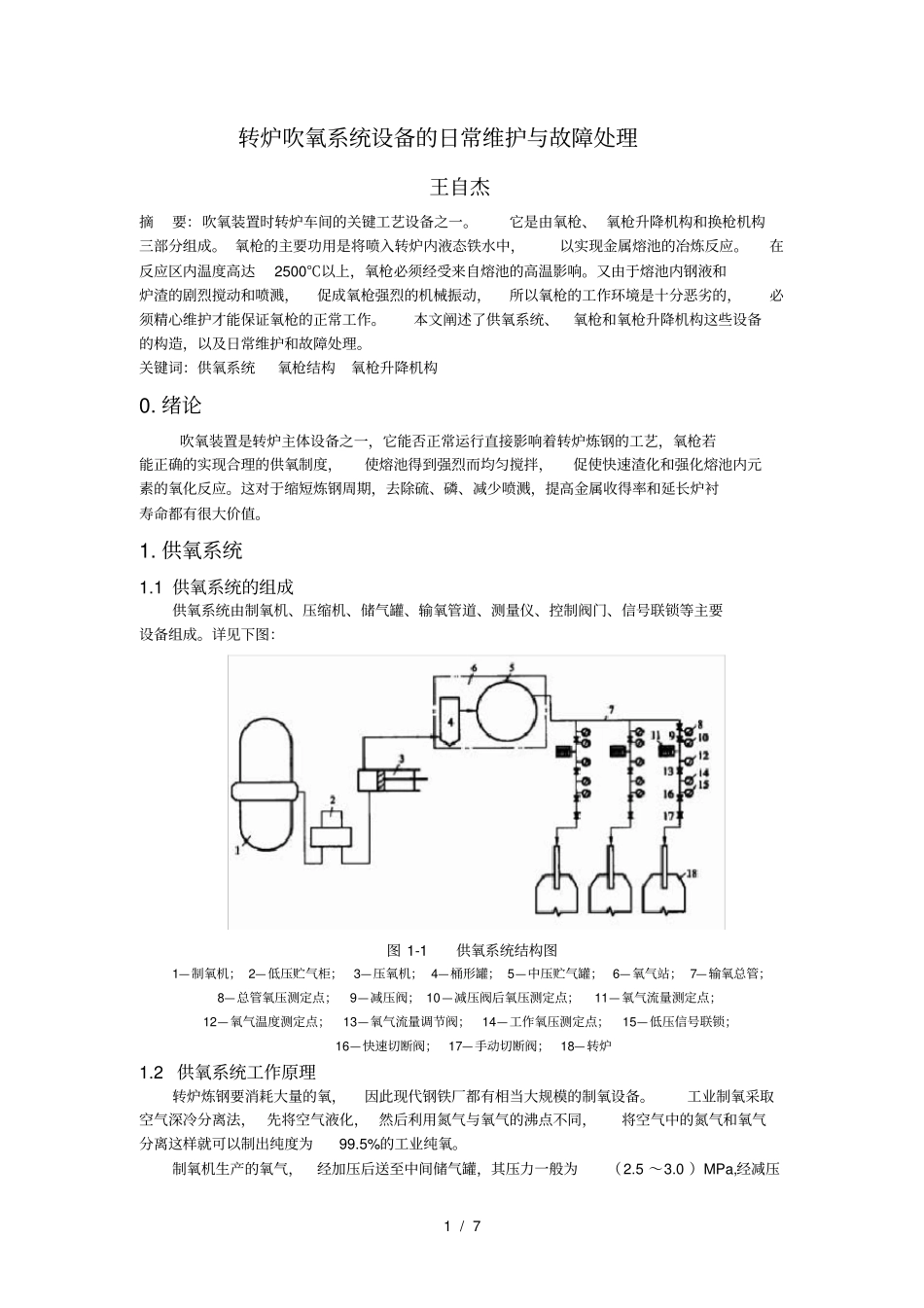

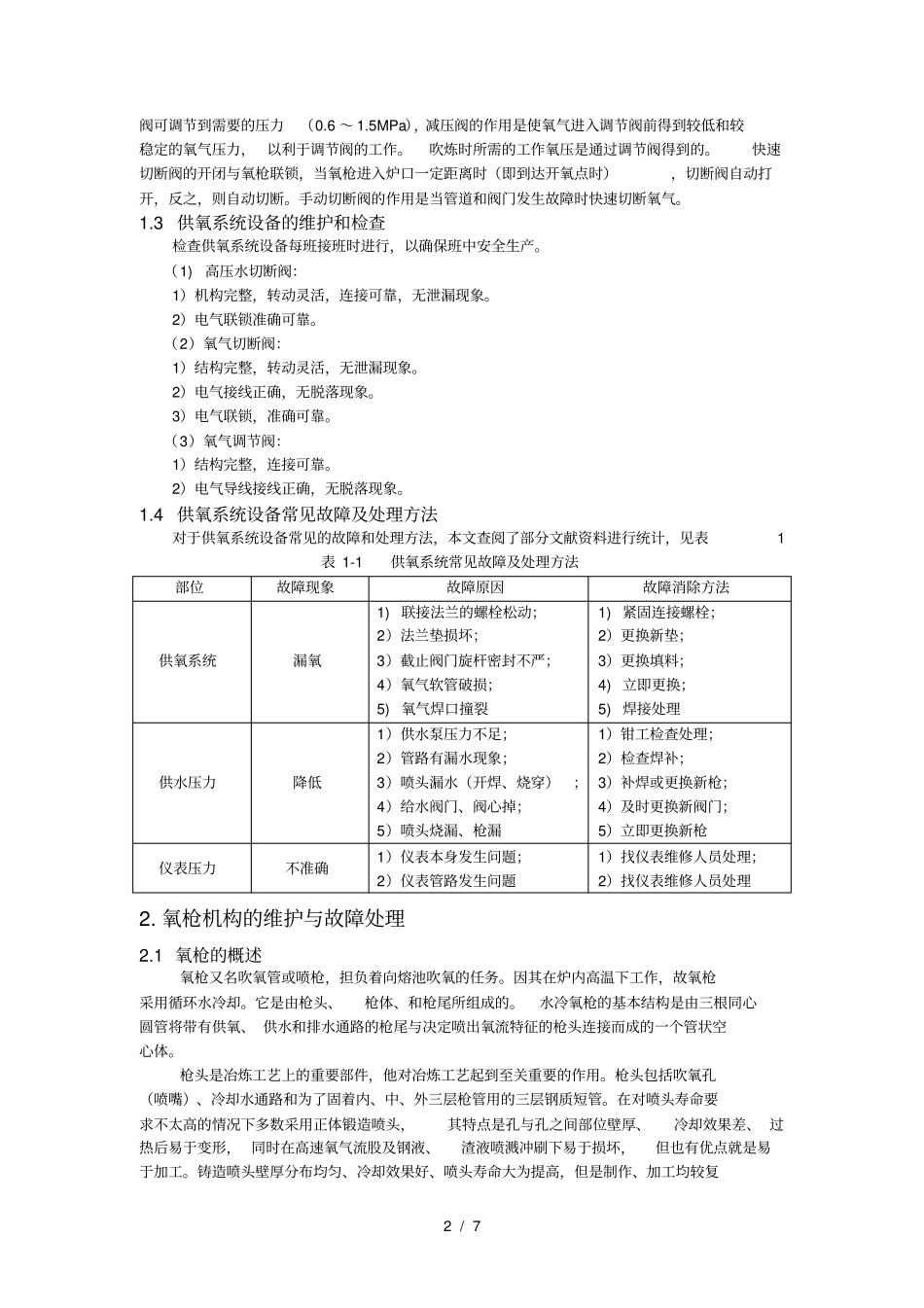

安 徽 冶 金 科 技 职 业 学 院ANHUI VOCATIONAL COLLEGE OF METALLURGY AND TECHNOLOGY 毕 业 论 文转炉吹氧系统设备的日常维护与故障处理学生姓名系部名称冶金工程系专业名称冶金设备维护与应用班级名称11 冶金设备指导教师2013 年 12 月1 / 7 转炉吹氧系统设备的日常维护与故障处理王自杰摘要：吹氧装置时转炉车间的关键工艺设备之一。它是由氧枪、 氧枪升降机构和换枪机构三部分组成。 氧枪的主要功用是将喷入转炉内液态铁水中，以实现金属熔池的冶炼反应。在反应区内温度高达2500℃以上，氧枪必须经受来自熔池的高温影响。又由于熔池内钢液和炉渣的剧烈搅动和喷溅，促成氧枪强烈的机械振动，所以氧枪的工作环境是十分恶劣的，必须精心维护才能保证氧枪的正常工作。本文阐述了供氧系统、氧枪和氧枪升降机构这些设备的构造，以及日常维护和故障处理。关键词：供氧系统氧枪结构氧枪升降机构0. 绪论吹氧装置是转炉主体设备之一，它能否正常运行直接影响着转炉炼钢的工艺，氧枪若能正确的实现合理的供氧制度，使熔池得到强烈而均匀搅拌，促使快速渣化和强化熔池内元素的氧化反应。这对于缩短炼钢周期，去除硫、磷、减少喷溅，提高金属收得率和延长炉衬寿命都有很大价值。1. 供氧系统1.1 供氧系统的组成供氧系统由制氧机、压缩机、储气罐、输氧管道、测量仪、控制阀门、信号联锁等主要设备组成。详见下图：图 1-1 供氧系统结构图1—制氧机； 2—低压贮气柜；3—压氧机； 4—桶形罐； 5—中压贮气罐； 6—氧气站； 7—输氧总管；8—总管氧压测定点；9—减压阀； 10—减压阀后氧压测定点；11—氧气流量测定点；12—氧气温度测定点；13—氧气流量调节阀；14—工作氧压测定点；15—低压信号联锁；16—快速切断阀；17—手动切断阀；18—转炉1.2 供氧系统工作原理转炉炼钢要消耗大量的氧，因此现代钢铁厂都有相当大规模的制氧设备。工业制氧采取空气深冷分离法， 先将空气液化， 然后利用氮气与氧气的沸点不同，将空气中的氮气和氧气分离这样就可以制出纯度为99.5%的工业纯氧。制氧机生产的氧气，经加压后送至中间储气罐，其压力一般为（2.5 ～3.0 ）MPa,经减压2 / 7 阀可调节到需要的压力（0.6 ～ 1.5MPa），减压阀的作用是使氧气进入调节阀前得到较低和较稳定的氧气压力， 以利于调节阀的工作。吹炼时所需的工作氧压是通过调节阀得到的。快速切断阀的开闭与氧枪联锁，当氧枪进入炉口一定距离时（即到...
