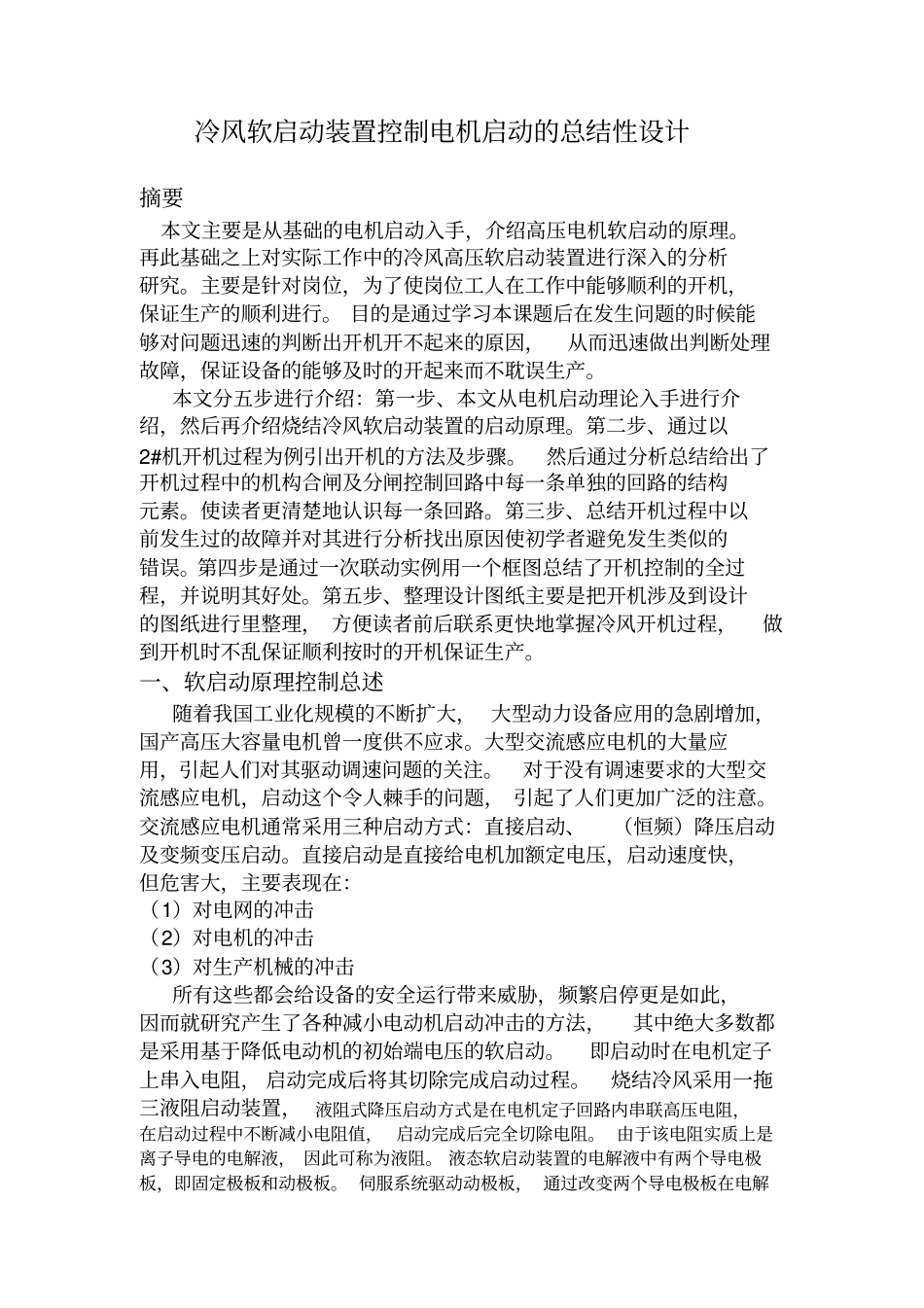

冷风软启动装置控制电机启动的总结性设计摘要本文主要是从基础的电机启动入手，介绍高压电机软启动的原理。再此基础之上对实际工作中的冷风高压软启动装置进行深入的分析研究。主要是针对岗位，为了使岗位工人在工作中能够顺利的开机，保证生产的顺利进行。 目的是通过学习本课题后在发生问题的时候能够对问题迅速的判断出开机开不起来的原因，从而迅速做出判断处理故障，保证设备的能够及时的开起来而不耽误生产。本文分五步进行介绍：第一步、本文从电机启动理论入手进行介绍，然后再介绍烧结冷风软启动装置的启动原理。第二步、通过以2#机开机过程为例引出开机的方法及步骤。然后通过分析总结给出了开机过程中的机构合闸及分闸控制回路中每一条单独的回路的结构元素。使读者更清楚地认识每一条回路。第三步、总结开机过程中以前发生过的故障并对其进行分析找出原因使初学者避免发生类似的错误。第四步是通过一次联动实例用一个框图总结了开机控制的全过程，并说明其好处。第五步、整理设计图纸主要是把开机涉及到设计的图纸进行里整理， 方便读者前后联系更快地掌握冷风开机过程，做到开机时不乱保证顺利按时的开机保证生产。一、软启动原理控制总述随着我国工业化规模的不断扩大， 大型动力设备应用的急剧增加，国产高压大容量电机曾一度供不应求。大型交流感应电机的大量应用，引起人们对其驱动调速问题的关注。对于没有调速要求的大型交流感应电机，启动这个令人棘手的问题， 引起了人们更加广泛的注意。交流感应电机通常采用三种启动方式：直接启动、（恒频）降压启动及变频变压启动。直接启动是直接给电机加额定电压，启动速度快，但危害大，主要表现在：（1）对电网的冲击（2）对电机的冲击（3）对生产机械的冲击所有这些都会给设备的安全运行带来威胁，频繁启停更是如此，因而就研究产生了各种减小电动机启动冲击的方法，其中绝大多数都是采用基于降低电动机的初始端电压的软启动。即启动时在电机定子上串入电阻， 启动完成后将其切除完成启动过程。烧结冷风采用一拖三液阻启动装置， 液阻式降压启动方式是在电机定子回路内串联高压电阻，在启动过程中不断减小电阻值， 启动完成后完全切除电阻。 由于该电阻实质上是离子导电的电解液， 因此可称为液阻。 液态软启动装置的电解液中有两个导电极板，即固定极板和动极板。 伺服系统驱动动极板， 通过改变两个导电极板在电解液中的距离来改变启动电阻值。 其阻值的变化范围较热...
