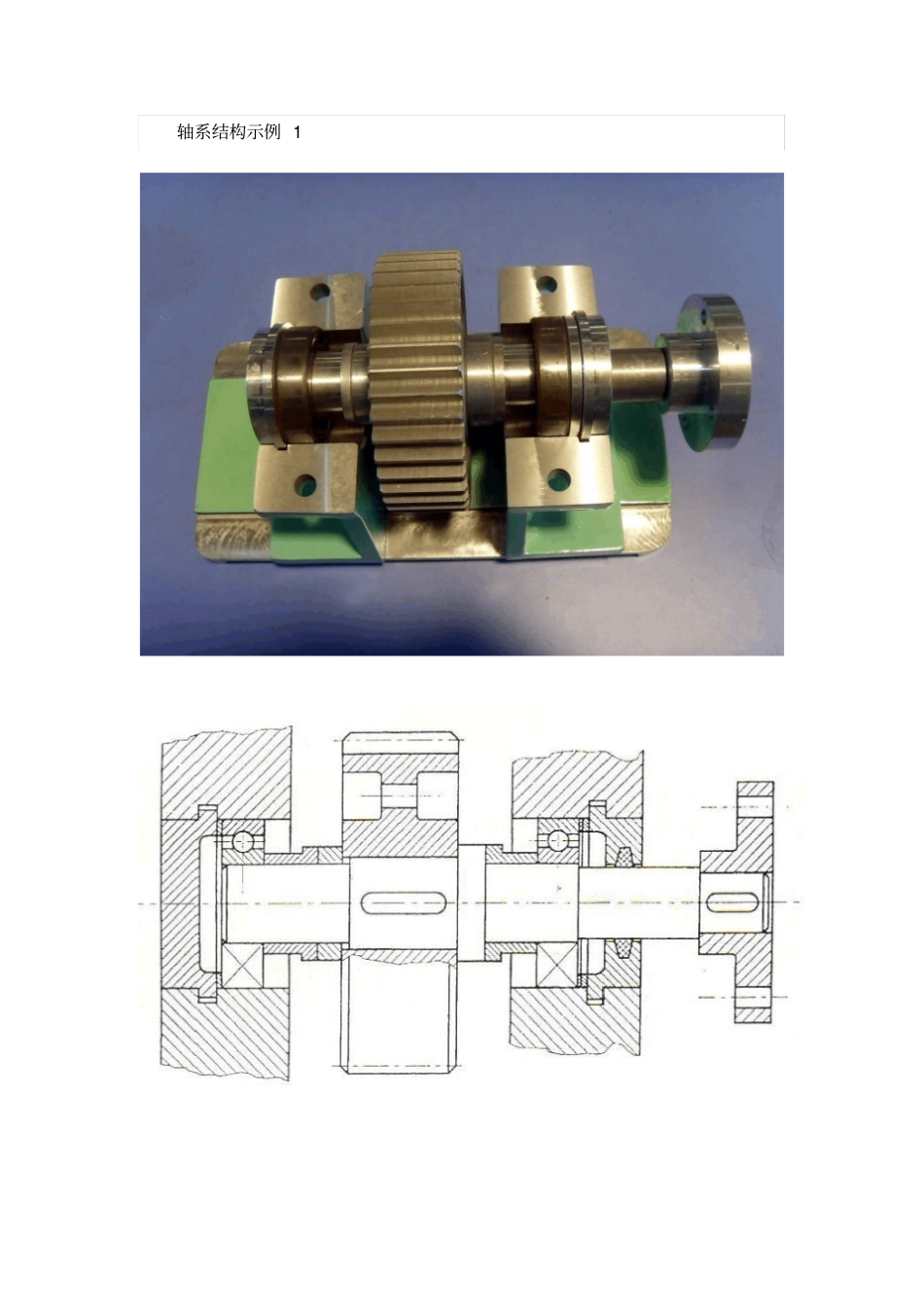

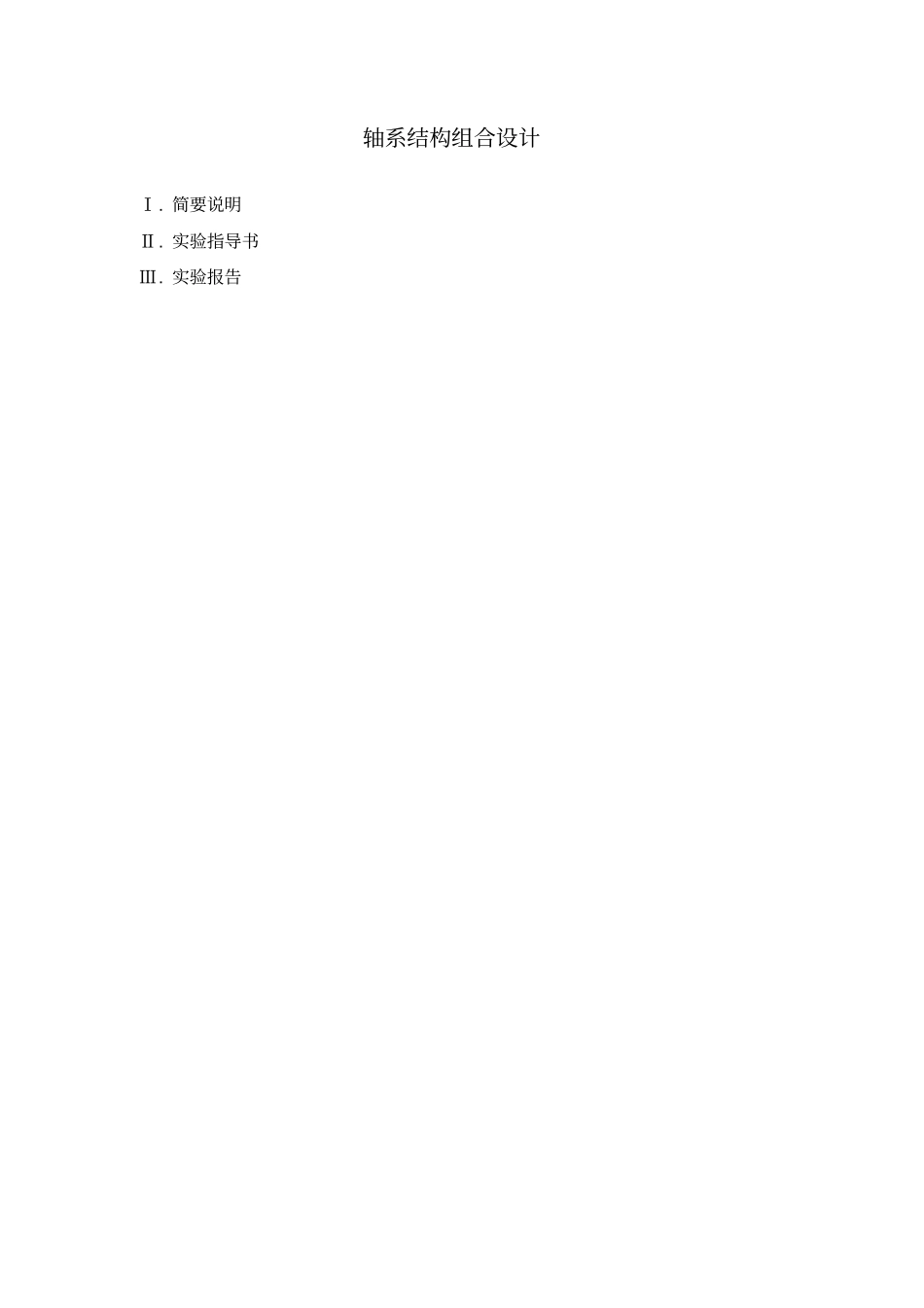

轴系结构组合设计Ⅰ. 简要说明Ⅱ. 实验指导书Ⅲ. 实验报告Ⅰ. 简要说明技能楼 9509实验室在 2010 年 10月间购进了两箱组合轴系结构设计实验箱，该实验箱可开设轴系结构设计和轴系结构分析两大实验功能。实验箱由8 类 40种 120 件零件组成，内有齿轮轴、蜗杆轴和不同结构形状的阶梯轴等轴类零件，齿轮、带轮、联轴器、轴承座、端盖、套杯、套筒等轴上零件，轴承、圆螺母、轴端挡圈、止动垫圈、轴用弹性挡圈、螺钉、螺母等标准件，连接件、支承座类等零件，零件材料为全铝合金， 加工精密。 实验零件能方便地组合出数十种轴系结构方案， 具有内容多样的特点， 每一实验箱可供 4-6 人使用。 实验箱与实验指导书和折装工具可开设轴系机构创意设计实验，轴系机构模拟设计实验， 轴系机构分析实验， 轴系零件测绘实验等实验课程， 对培养学生的机械设计能力将有明显的提高。以下是使用实验零件组合成的轴系结构示例：轴系结构示例 1 轴系结构示例 2 轴系结构示例 3 轴系结构示例 4 轴系结构示例 5 轴系结构示例 6 轴系结构示例 7 Ⅱ. 实验指导书【机械设计基础实验】实验四：轴系结构组合设计方案号已知条件轴系结构布置示意图举例齿轮类型载荷转速1 小直齿轮轻低2 中高3 大直齿轮中低4 重中5 人字齿轮轻中6 中高7 小锥齿轮中高8 重低9 蜗杆轻低10 蜗杆重中轴系结构示例轴系结构示例 1 轴系结构示例 2 轴系结构示例 3 轴系结构示例 4 轴系结构示例 5 轴系结构示例 6 轴系结构示例 7 Ⅲ. 实验报告轴系结构组合设计实验报告实验者姓名班级学号指导老师实验日期年月日一．实验名称：二．实验目的：三．实验原理：四．实验工具与设备：五．轴系结构设计说明：六．轴系结构装配图(附 3#图纸 ) 七．实验结果分析
