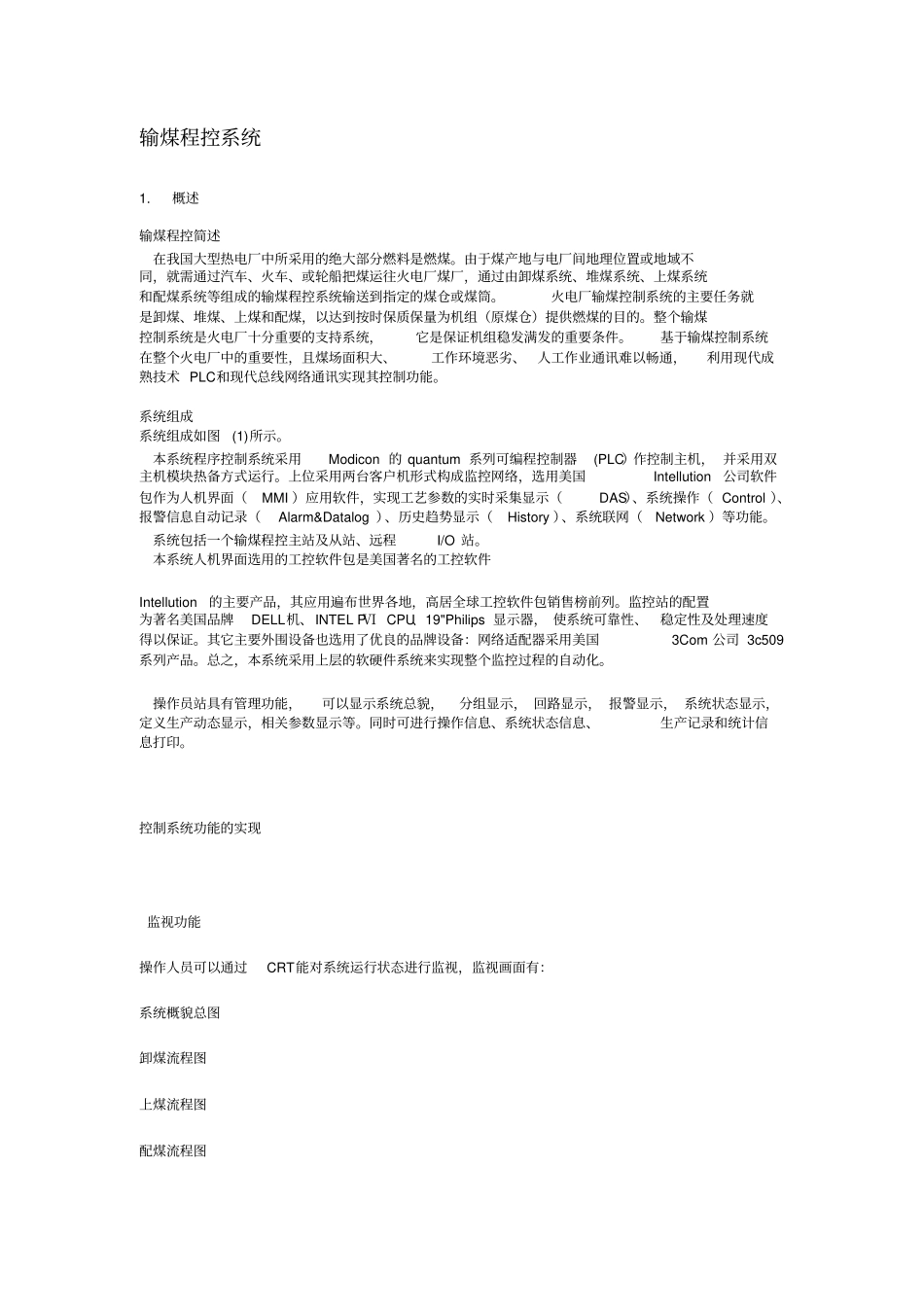

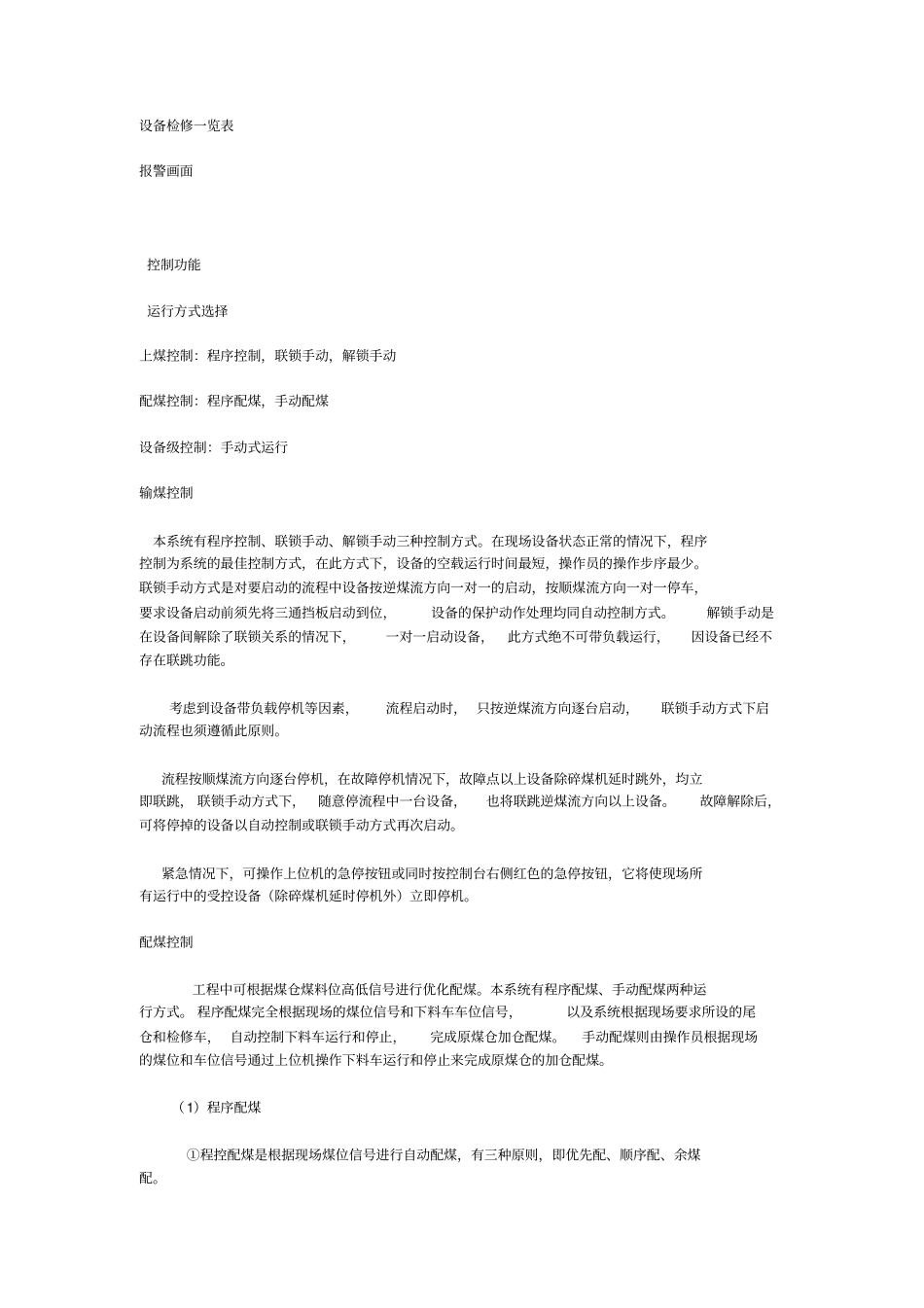

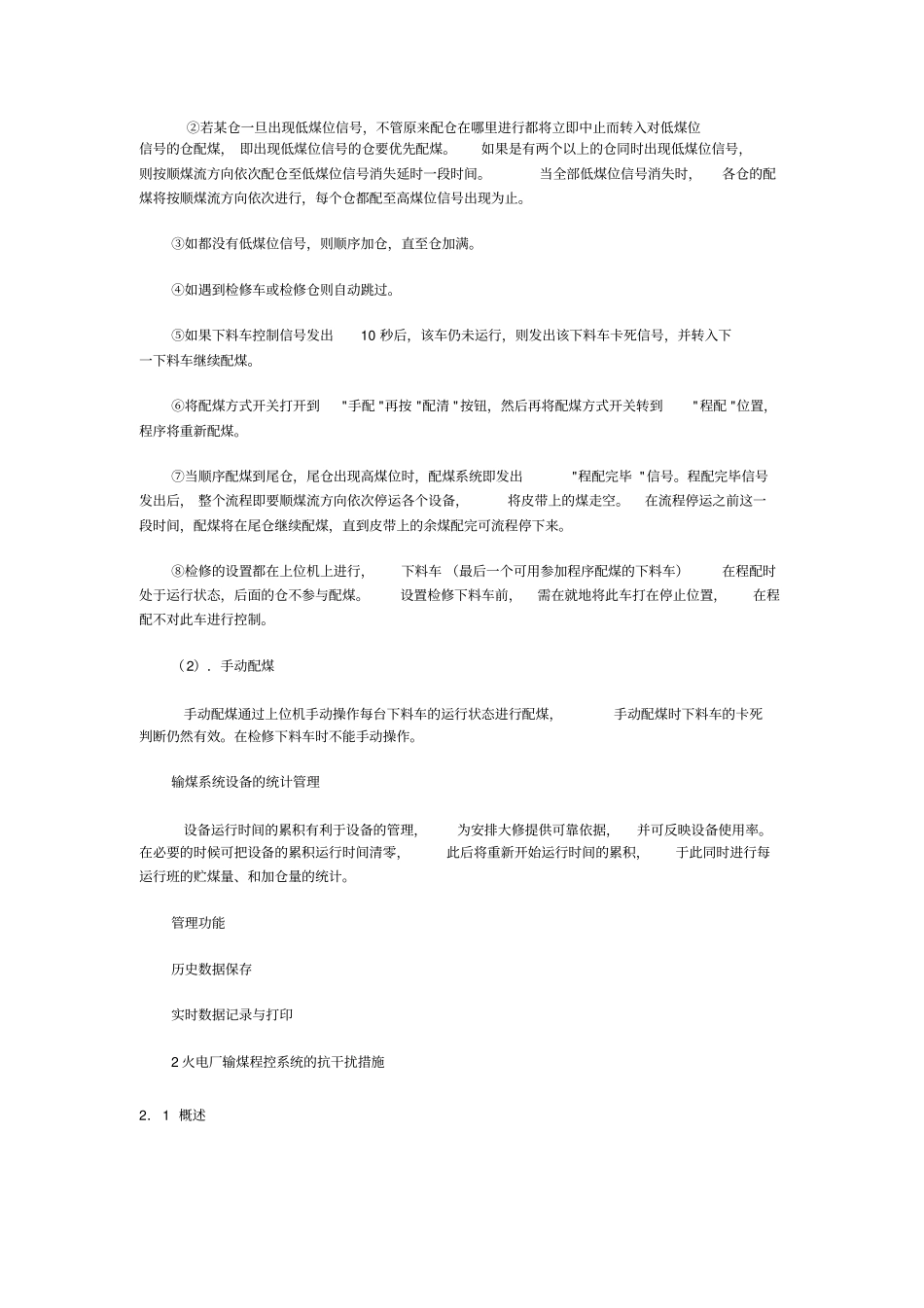

输煤程控系统1.概述输煤程控简述在我国大型热电厂中所采用的绝大部分燃料是燃煤。由于煤产地与电厂间地理位置或地域不同,就需通过汽车、火车、或轮船把煤运往火电厂煤厂,通过由卸煤系统、堆煤系统、上煤系统和配煤系统等组成的输煤程控系统输送到指定的煤仓或煤筒。火电厂输煤控制系统的主要任务就是卸煤、堆煤、上煤和配煤,以达到按时保质保量为机组(原煤仓)提供燃煤的目的。整个输煤控制系统是火电厂十分重要的支持系统,它是保证机组稳发满发的重要条件。基于输煤控制系统在整个火电厂中的重要性,且煤场面积大、工作环境恶劣、人工作业通讯难以畅通,利用现代成熟技术 PLC和现代总线网络通讯实现其控制功能。系统组成系统组成如图(1)所示。本系统程序控制系统采用Modicon 的 quantum 系列可编程控制器(PLC)作控制主机, 并采用双主机模块热备方式运行。上位采用两台客户机形式构成监控网络,选用美国Intellution公司软件包作为人机界面(MMI )应用软件,实现工艺参数的实时采集显示(DAS)、系统操作( Control )、报警信息自动记录(Alarm&Datalog )、历史趋势显示(History )、系统联网(Network )等功能。系统包括一个输煤程控主站及从站、远程I/O 站。本系统人机界面选用的工控软件包是美国著名的工控软件Intellution的主要产品,其应用遍布世界各地,高居全球工控软件包销售榜前列。监控站的配置为著名美国品牌DELL机、INTEL PⅥ CPU、19"Philips 显示器, 使系统可靠性、稳定性及处理速度得以保证。其它主要外围设备也选用了优良的品牌设备:网络适配器采用美国3Com 公司 3c509系列产品。总之,本系统采用上层的软硬件系统来实现整个监控过程的自动化。操作员站具有管理功能,可以显示系统总貌,分组显示, 回路显示, 报警显示, 系统状态显示,定义生产动态显示,相关参数显示等。同时可进行操作信息、系统状态信息、生产记录和统计信息打印。控制系统功能的实现监视功能操作人员可以通过CRT能对系统运行状态进行监视,监视画面有:系统概貌总图卸煤流程图上煤流程图配煤流程图设备检修一览表报警画面控制功能运行方式选择上煤控制:程序控制,联锁手动,解锁手动配煤控制:程序配煤,手动配煤设备级控制:手动式运行输煤控制本系统有程序控制、联锁手动、解锁手动三种控制方式。在现场设备状态正常的情况下,程序控制为系统的最佳控制方式,在此方式下,设备的空载运行时间最短,操作员的操作步序最...
