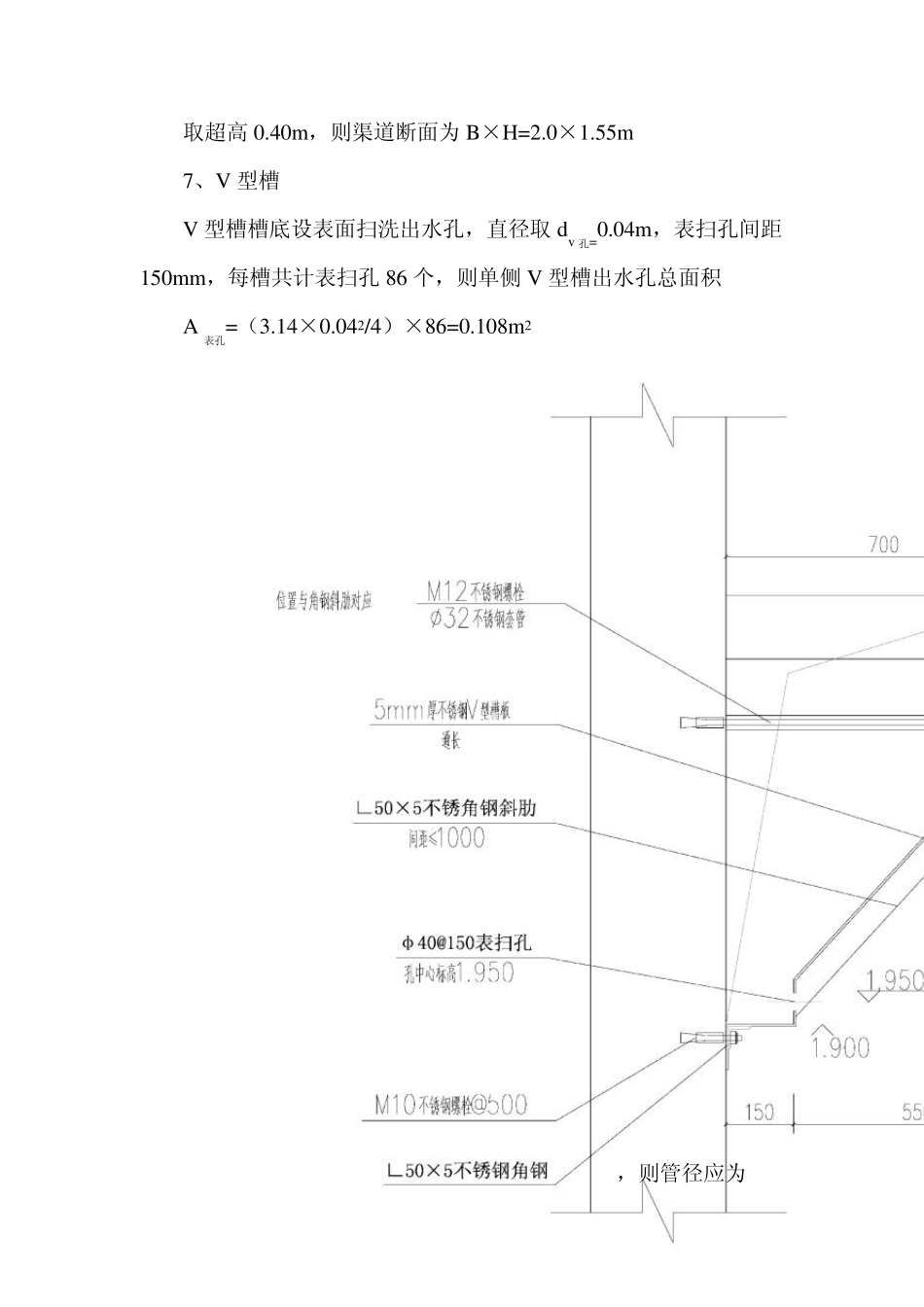

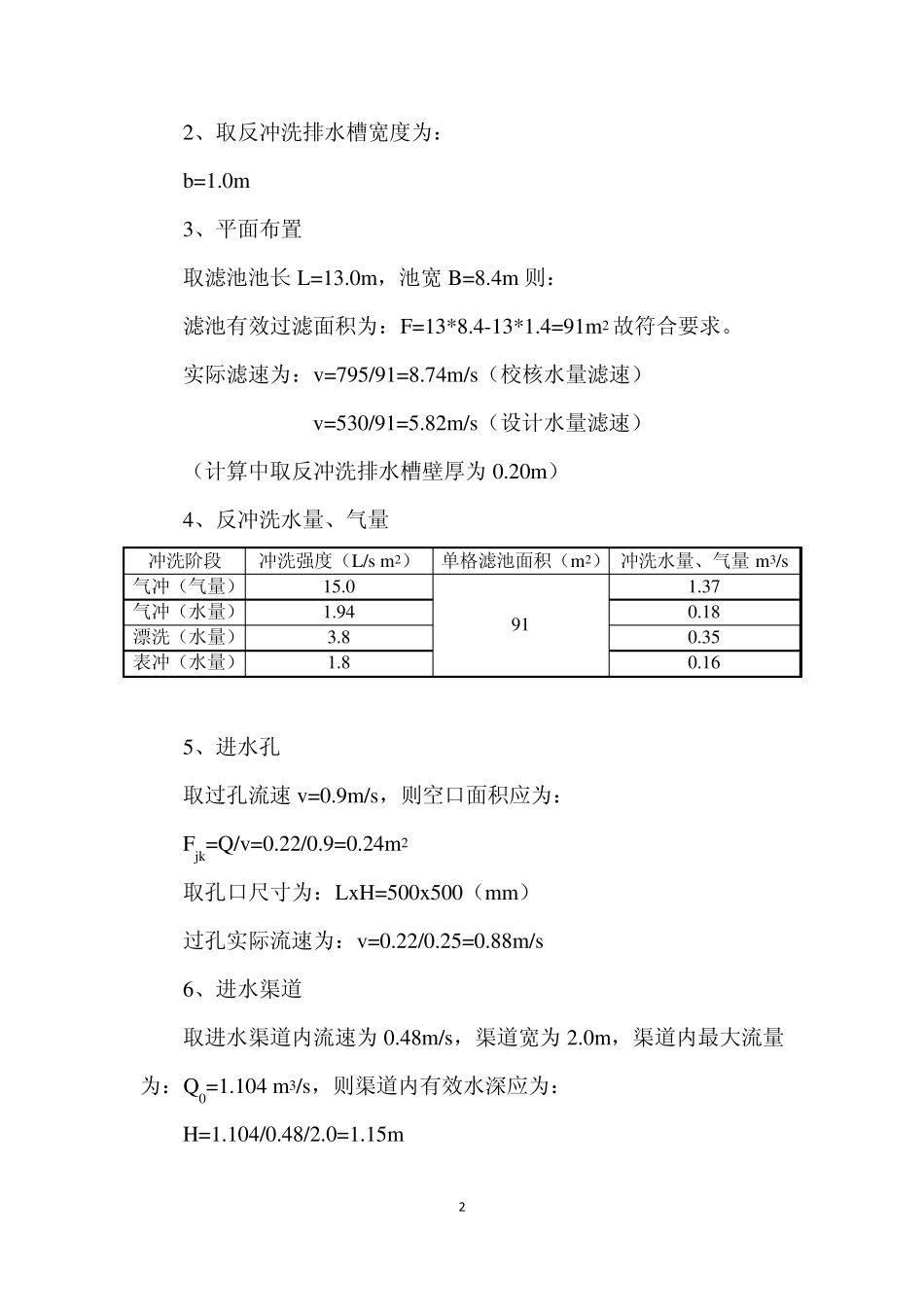

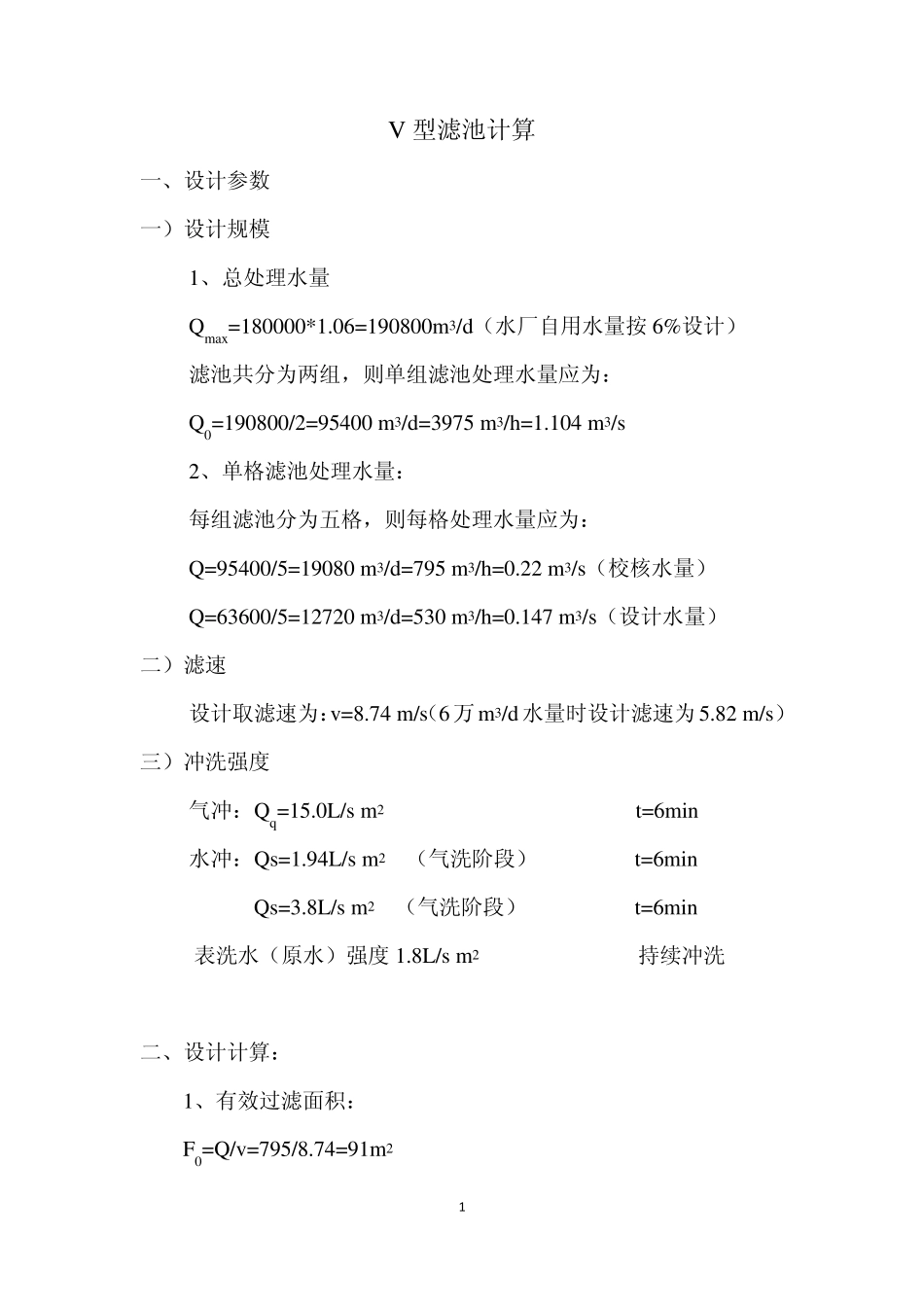

1 V 型滤池计算 一、设计参数 一）设计规模 1、总处理水量 Qmax=180000*1.06=190800m3/d（水厂自用水量按 6%设计） 滤池共分为两组，则单组滤池处理水量应为： Q0=190800/2=95400 m3/d=3975 m3/h=1.104 m3/s 2、单格滤池处理水量： 每组滤池分为五格，则每格处理水量应为： Q=95400/5=19080 m3/d=795 m3/h=0.22 m3/s（校核水量） Q=63600/5=12720 m3/d=530 m3/h=0.147 m3/s（设计水量） 二）滤速 设计取滤速为：v =8.74 m/s（6万m3/d水量时设计滤速为5.82 m/s） 三）冲洗强度 气冲：Qq=15.0L/s∙m2 t=6min 水冲：Qs=1.94L/s∙m2 （气洗阶段） t=6min Qs=3.8L/s∙m2 （气洗阶段） t=6min 表洗水（原水）强度 1.8L/s∙m2 持续冲洗 二、设计计算： 1、有效过滤面积： F0=Q/v =795/8.74=91m2 2 2、取反冲洗排水槽宽度为： b=1.0m 3、平面布置 取滤池池长 L=13.0m，池宽 B=8.4m 则： 滤池有效过滤面积为：F=13*8.4-13*1.4=91m2 故符合要求。 实际滤速为：v=795/91=8.74m/s（校核水量滤速） v=530/91=5.82m/s（设计水量滤速） （计算中取反冲洗排水槽壁厚为 0.20m） 4、反冲洗水量、气量 冲洗阶段 冲洗强度（L/s∙m2） 单格滤池面积（m2） 冲洗水量、气量 m3/s 气冲（气量） 15.0 91 1.37 气冲（水量） 1.94 0.18 漂洗（水量） 3.8 0.35 表冲（水量） 1.8 0.16 5、进水孔 取过孔流速 v=0.9m/s，则空口面积应为： Fjk=Q/v=0.22/0.9=0.24m2 取孔口尺寸为：LxH=500x500（mm） 过孔实际流速为：v=0.22/0.25=0.88m/s 6、进水渠道 取进水渠道内流速为 0.48m/s，渠道宽为 2.0m，渠道内最大流量为：Q0=1.104 m3/s，则渠道内有效水深应为： H=1.104/0.48/2.0=1.15m 3 取超高0.40m，则渠道断面为B×H=2.0×1.55m 7、V 型槽 V 型槽槽底设表面扫洗出水孔，直径取dv 孔=0.04m，表扫孔间距150mm，每槽共计表扫孔 86 个，则单侧 V 型槽出水孔总面积 A表孔=（3.14×0.042/4）×86=0.108m2 进水量为0.11m3/s 时，v孔=1.02m/s 表扫水量为0.08 m3/s 时，v孔=0.74m/s 8、滤后水出水管（滤后水集水渠与操作间水泵吸水渠联通管）： 取出水管管径为DN1200，则出水管内流速为： v=Q/F=1.104/（3.14×0.62）=0.98m/s 9、出水总管： 出水总管采用钢管，取管内最大流速为1.4m/s，则管径应为4 D=1400mm。水泵吸水内堰顶标高为86.8m，反冲洗水泵中心标高为85.48m。 ...
