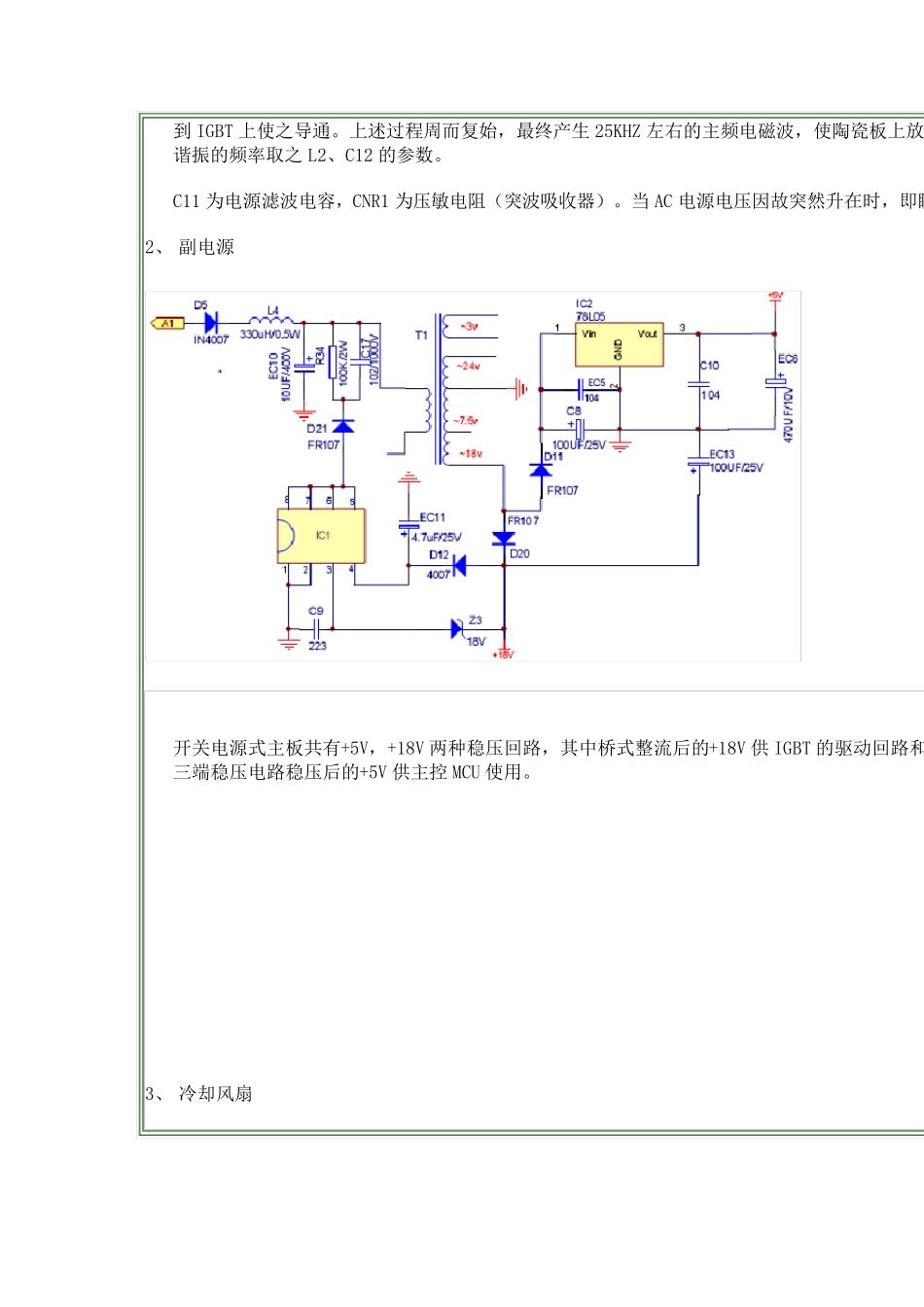

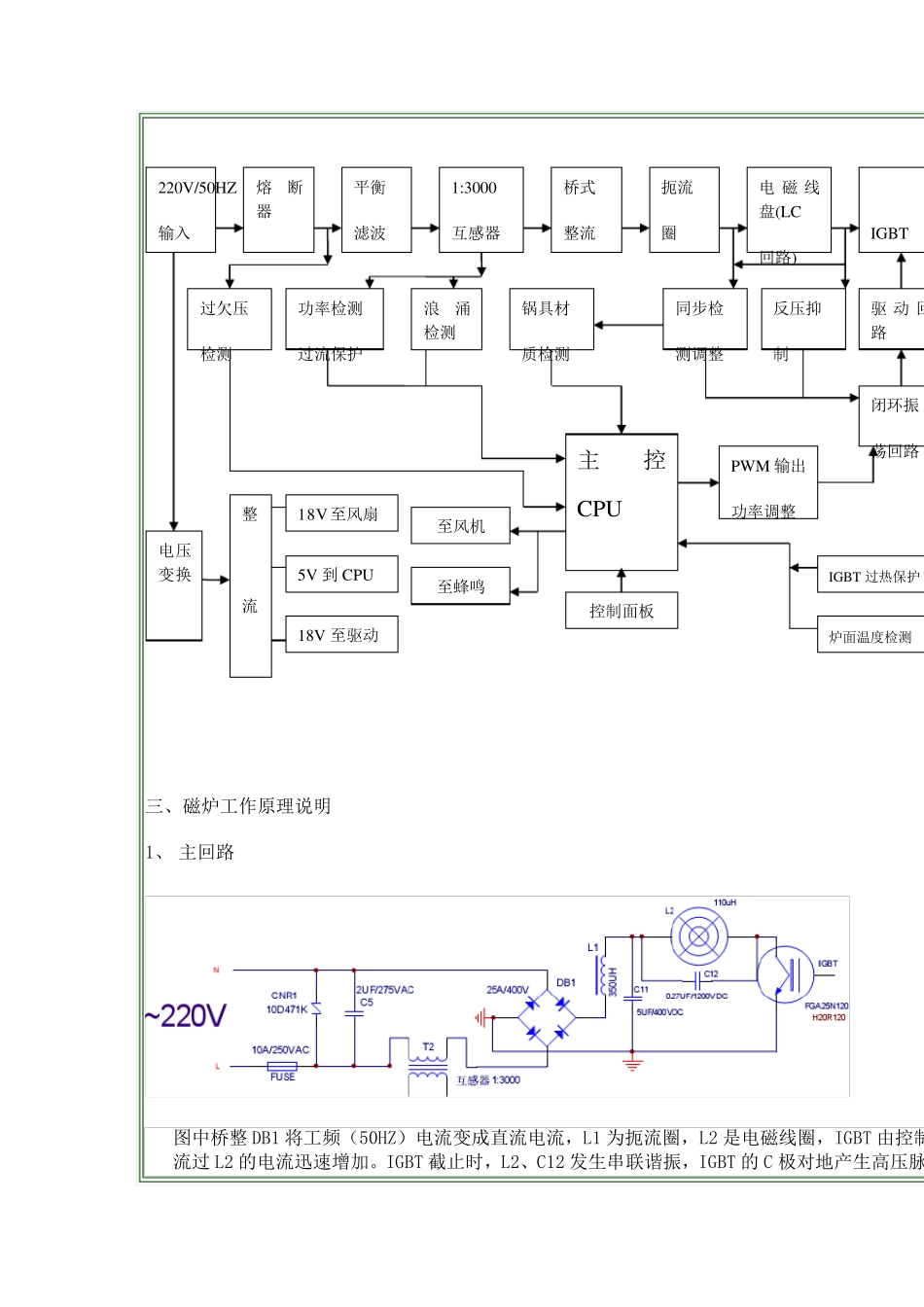

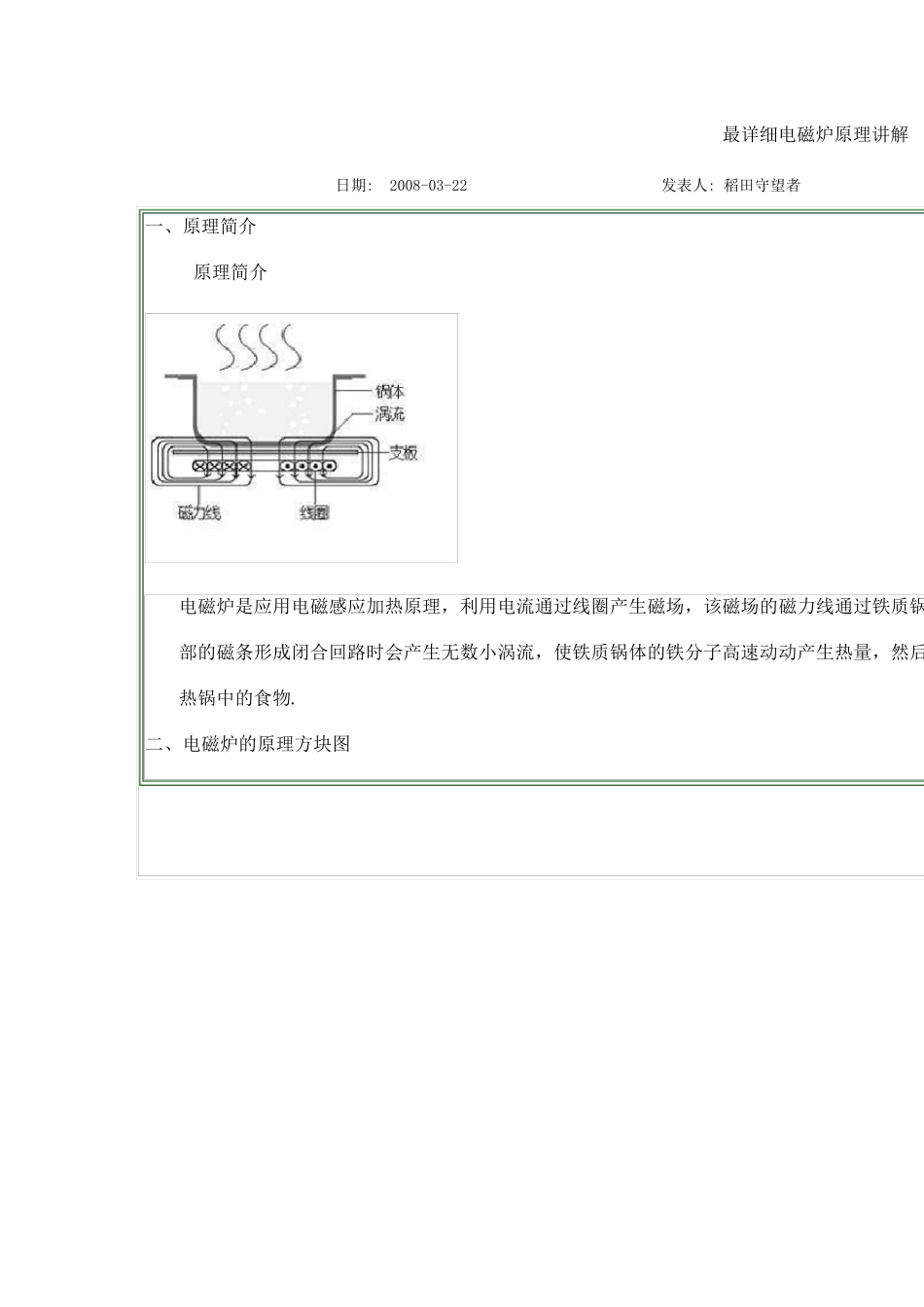

最详细电磁炉原理讲解 日期: 2008-03-22 发表人: 稻田守望者 一、原理简介 原理简介 电磁炉是应用电磁感应加热原理，利用电流通过线圈产生磁场，该磁场的磁力线通过铁质锅底部的磁条形成闭合回路时会产生无数小涡流，使铁质锅体的铁分子高速动动产生热量，然后加热锅中的食物. 二、电磁炉的原理方块图 三、磁炉工作原理说明 1、 主回路 图中桥整 DB1 将工频（50HZ）电流变成直流电流，L1 为扼流圈，L2 是电磁线圈，IGBT 由控制流过 L2 的电流迅速增加。IGBT 截止时，L2、C12 发生串联谐振，IGBT 的 C 极对地产生高压脉220V/50HZ输入 熔断器 平衡 滤波 1:3000 互感器 桥式 整流 扼流 圈 电 磁 线盘(LC 回路) IGBT 功率检测 过流保护 浪涌检测 锅具材 质检测 同步检 测调整 反压抑 制 驱 动 回路 闭环振 荡回路 IGBT 过热保护 PWM 输出 功率调整 主控CPU 炉面温度检测 控制面板 至风机 至蜂鸣 电压变换 整 流 18V至风扇 5V 到 CPU 18V 至驱动 过欠压 检测 到IGBT 上使之导通。上述过程周而复始，最终产生25KHZ 左右的主频电磁波，使陶瓷板上放谐振的频率取之L2、C12 的参数。 C11 为电源滤波电容，CNR1 为压敏电阻（突波吸收器）。当 AC 电源电压因故突然升在时，即瞬2、 副电源 开关电源式主板共有+5V，+18V 两种稳压回路，其中桥式整流后的+18V 供 IGBT 的驱动回路和三端稳压电路稳压后的+5V 供主控 MCU 使用。 3、 冷却风扇 主控IC 发出风扇驱动信号（FAN），使风扇持续转动，吸入外冷空气至机体内，再从机体后侧排因高温工作环境造成损坏故障。当风扇停转或散热不良，IGBT 表贴热敏电阻将超温信号传送到C发出一个风扇检测信号，以后整机正常运行时CPU 发出风扇驱动信号使其工作 4、 定温控制及过热保护电路 该电路主要功能为依据置于陶板下方的热敏电阻（RT1）和 IGBT 上的热敏电阻（负温度系的电压单位传送至主控IC（CPU），CPU 经 A/D 转后对照温度设定值比较而作出运行或停止运 5、灯板排线引脚功能 （1）12V 电压，触摸供电用。 （2）炉面测温反馈电压。 （3）IGBT 测温反馈电压。 （4）蜂鸣器驱动信号 （5）风扇驱动信号 （6）开关K 信号 （7）锅具检知信号 （8）PWM 功率控制 （9）中断信号（过流或脉冲检测） （10）+5V （11） 地 （12）高低压检测 （13）电流检测反馈（功率大小判断） 6、负载电流检知...
