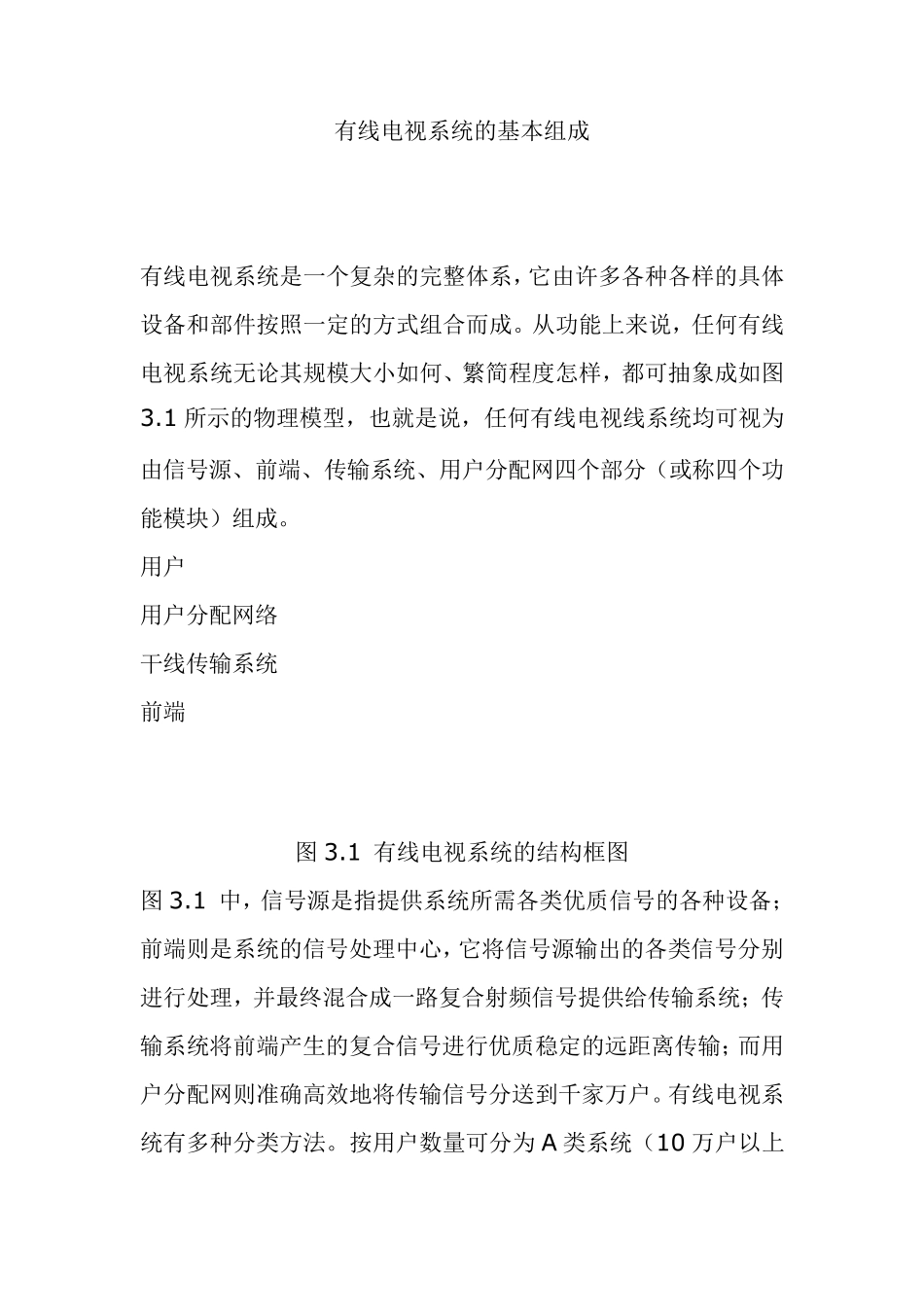

有线电视系统的基本组成

有线电视系统的基本组成 有线电视系统是一个复杂的完整体系，它由许多各种各样的具体设备和部件按照一定的方式组合而成。从功能上来说，任何有线电视系统无论其规模大小如何、繁简程度怎样，都可抽象成如图3.1 所示的物理模型，也就是说，任何有线电视线系统均可视为由信号源、前端、传输系统、用户分配网四个部分（或称四个功能模块）组成。 用户 用户分配网络 干线传输系统 前端 图 3.1 有线电视系统的结构框图 图 3.1 中，信号源是指提供系统所需各类优质信号的各种设备；前端则是系统的信号处理中心，它将信号源输出的各类信号分别进行处理，并最终混合成一路复合射频信号提供给传输系统；传输系统将前端产生的复合信号进行优质稳定的远距离传输；而用户分配网则准确高效地将传输信号分送到千家万户。有线电视系统有多种分类方法。按用户数量可分为 A 类系统（10 万户以上的系统）和B 类系统（10 万户以下的系统）。按干线传输方式可分为全电缆系统、光缆与电缆混合系统、微波与电缆混合系统、卫星电视分配系统等。按照是否利用相邻频道，可分为邻频传输系统与非邻频传输系统。其中非邻频传输系统可按工作频段分为VHF 系统、UHF 系统和全频道系统。邻频传输系统按最高工作频率又可分为300MHz系统、450MHz系统、550MHz系统、750MHz系统、1000MHz系统等。此外，还有单向系统与双向系统之分。一般来说，不同的系统在具体的组成上差异很大，取决于系统规模的大小、节目套数的多少、功能应用的情况等诸多因素。为了帮助读者建立起系统的整体概念，并获得直观的认识，下面简要讨论两种最典型的模式。 3.1 传统有线电视系统的基本组成 这里所谓的传统有线电视系统，是指采用邻频传输方式，只传送模拟电视节目的单向有线电视系统。这种系统在我国极为普及，分布面广，至今仍大量存在。 1.1.1 信号源 传统的有线电视系统的节目来源通常包括多个卫星转发的卫星电视信号、当地电视台发送的开路电视信号、当地微波站发射的微波电视信号、其他有线电视网通过某种方式传输过来的电视信号、自办电视节目、自办或转播的视、音频节目等，接收或产生这些节目信号的设备共同组成了系统的信号源部分。这些设备包括： 1、 用于开路广播电视接收的高增益接收天线（通常是多单元强方向性的八木天线）。为了接收中央台、各省、地、市台向空中发射的广播电视节目，有线电视台必须要有高质量的电视接收天线和调频广播接收天线。一般说来，在接...
