有线电视系统设计

有线电视系统设计_第1页
1/10

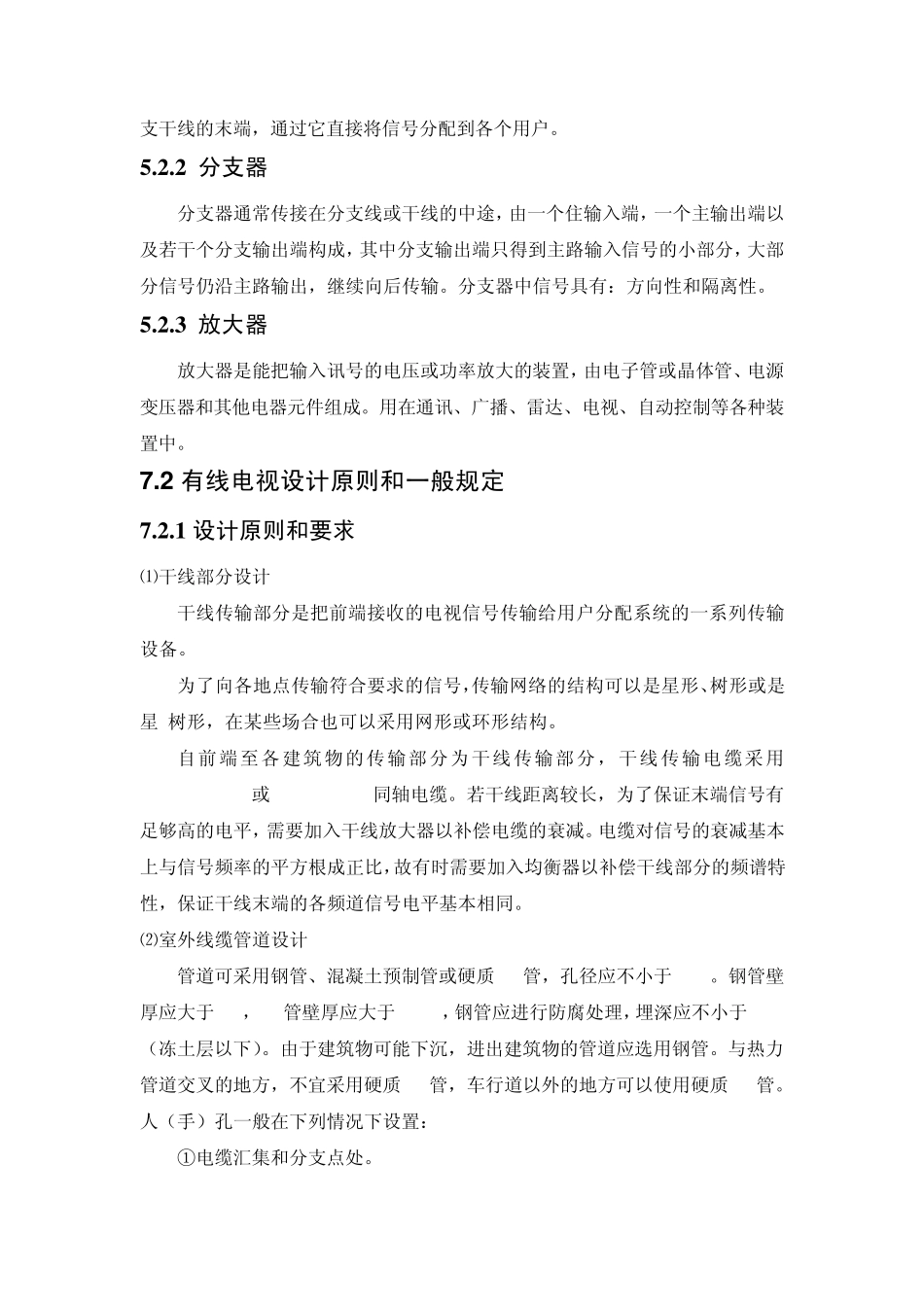

有线电视系统设计_第2页
2/10

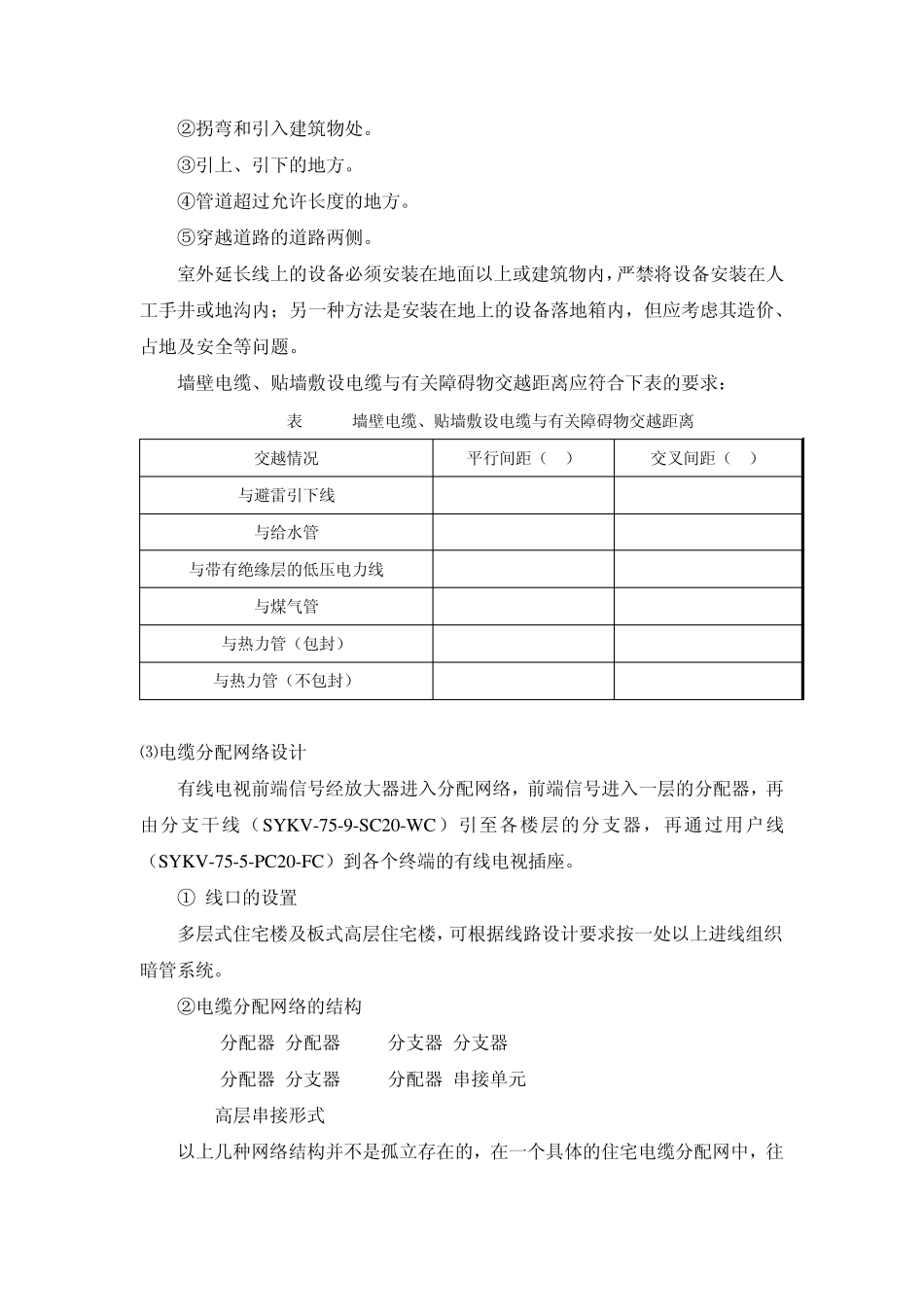

有线电视系统设计_第3页
3/10
第七章 有线电视系统设计 7 .1 有线电视系统简介和组成 5 .1 .1 有线电视系统简介 有线电视系统(Cable Antenna Television-CATV)是利用光纤/同轴电缆进行宽频传输的图像传输系统,该系统通过同轴电缆分配网络将电视图像信号高质量地传送到楼层各用户终端。 先进的有线电视系统汇集了当今电子技术许多领域的新成就,包括电视、广播、微波传输、数字通信、自动控制、遥控遥测和电子计算机技术等。而且还将与“信息高速公路”紧密地联系在一起。“天上卫星传送,地面有线电视覆盖”的星网相结合结构模式,不仅成为 21 世纪广播电视覆盖的主要技术手段,也将构成“信息高速公路”的基础框架。 5 .1 .2 系统的组成 任何一个有线电视系统,无论多么复杂,均可认为是由前端、干线传输、用户分配三个部分组成。 前端由信号源设备包括接收天线、天线放大器、自办节目设备、变换器、滤波器、混合器等构成。 传输系统由同轴电缆或光线、线路放大器、均衡器等设备构成。 用户分配网络由传输线路、放大器、分配器、分支器、用户输出端等设备构成。 对于新建有线电视系统,单向传输时一般选用550MHz 邻频系统;双向传输时选用750MHz、862MHz 邻频系统。 7 .2 主要产品介绍 5 .2 .1 分配器 分配器是有线电视系统中非常重要的器件,它可以实现把前段提供的高质量的信号传送给千家万户,并且在传送的过程中,把一路信号分成多路传送。由于射频有一定的特性阻抗,必须保持传输系统各部分之间有良好的阻抗匹配和相互隔离度。通常用于放大器的输出端或把一条主线分成若干条支线,也可用于一条支干线的末端,通过它直接将信号分配到各个用户。 5 .2 .2 分支器 分支器通常传接在分支线或干线的中途,由一个住输入端,一个主输出端以及若干个分支输出端构成,其中分支输出端只得到主路输入信号的小部分,大部分信号仍沿主路输出,继续向后传输。分支器中信号具有:方向性和隔离性。 5 .2 .3 放大器 放大器是能把输入讯号的电压或功率放大的装置,由电子管或晶体管、电源变压器和其他电器元件组成。用在通讯、广播、雷达、电视、自动控制等各种装置中。 7 .2 有线电视设计原则和一般规定 7 .2 .1 设计原则和要求 ⑴干线部分设计 干线传输部分是把前端接收的电视信号传输给用户分配系统的一系列传输设备。 为了向各地点传输符合要求的信号,传输网络的结构可以是星形、树形或是星-树形,在某些场合也可以采用网形或...
