有线电视系统设计规范

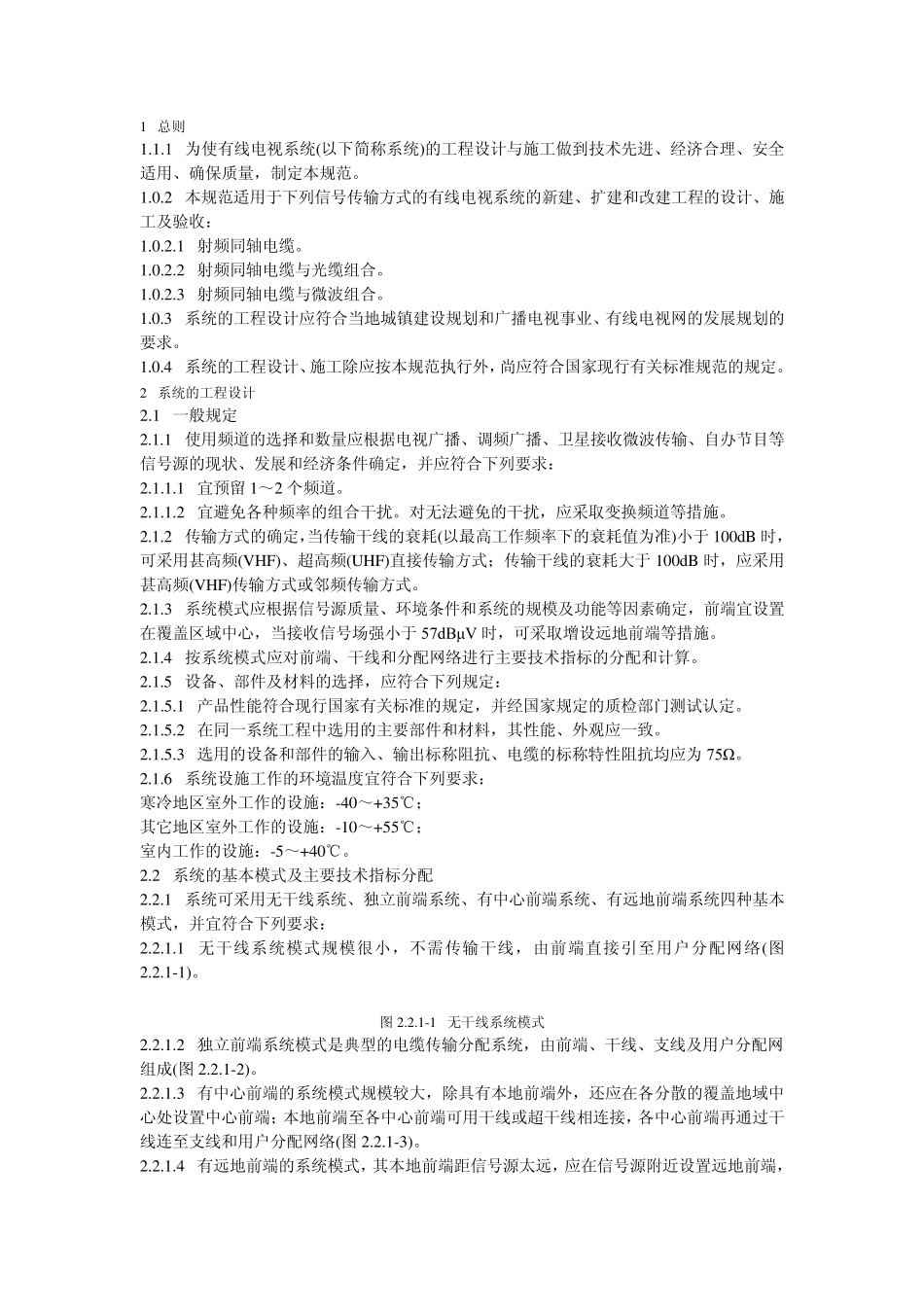

1 总则 1.1.1 为使有线电视系统(以下简称系统)的工程设计与施工做到技术先进、经济合理、安全适用、确保质量，制定本规范。 1.0.2 本规范适用于下列信号传输方式的有线电视系统的新建、扩建和改建工程的设计、施工及验收： 1.0.2.1 射频同轴电缆。 1.0.2.2 射频同轴电缆与光缆组合。 1.0.2.3 射频同轴电缆与微波组合。 1.0.3 系统的工程设计应符合当地城镇建设规划和广播电视事业、有线电视网的发展规划的要求。 1.0.4 系统的工程设计、施工除应按本规范执行外，尚应符合国家现行有关标准规范的规定。 2 系统的工程设计 2.1 一般规定 2.1.1 使用频道的选择和数量应根据电视广播、调频广播、卫星接收微波传输、自办节目等信号源的现状、发展和经济条件确定，并应符合下列要求： 2.1.1.1 宜预留 1～2 个频道。 2.1.1.2 宜避免各种频率的组合干扰。对无法避免的干扰，应采取变换频道等措施。 2.1.2 传输方式的确定，当传输干线的衰耗(以最高工作频率下的衰耗值为准)小于 100dB 时，可采用甚高频(VHF)、超高频(UHF)直接传输方式；传输干线的衰耗大于 100dB 时，应采用甚高频(VHF)传输方式或邻频传输方式。 2.1.3 系统模式应根据信号源质量、环境条件和系统的规模及功能等因素确定，前端宜设置在覆盖区域中心，当接收信号场强小于 57dBμV 时，可采取增设远地前端等措施。 2.1.4 按系统模式应对前端、干线和分配网络进行主要技术指标的分配和计算。 2.1.5 设备、部件及材料的选择，应符合下列规定： 2.1.5.1 产品性能符合现行国家有关标准的规定，并经国家规定的质检部门测试认定。 2.1.5.2 在同一系统工程中选用的主要部件和材料，其性能、外观应一致。 2.1.5.3 选用的设备和部件的输入、输出标称阻抗、电缆的标称特性阻抗均应为 75Ω 。 2.1.6 系统设施工作的环境温度宜符合下列要求： 寒冷地区室外工作的设施：-40～+35℃； 其它地区室外工作的设施：-10～+55℃； 室内工作的设施：-5～+40℃。 2.2 系统的基本模式及主要技术指标分配 2.2.1 系统可采用无干线系统、独立前端系统、有中心前端系统、有远地前端系统四种基本模式，并宜符合下列要求： 2.2.1.1 无干线系统模式规模很小，不需传输干线，由前端直接引至用户分配网络(图2.2.1-1)。 图 2.2.1-1 无干线系统模式 2.2.1.2 独立前端系统模式是典型的电缆传输分配系统，由前端、干线、支线及用户分配网组成(图 2.2.1-2)。 2.2....
