有线门磁探测器安装说明

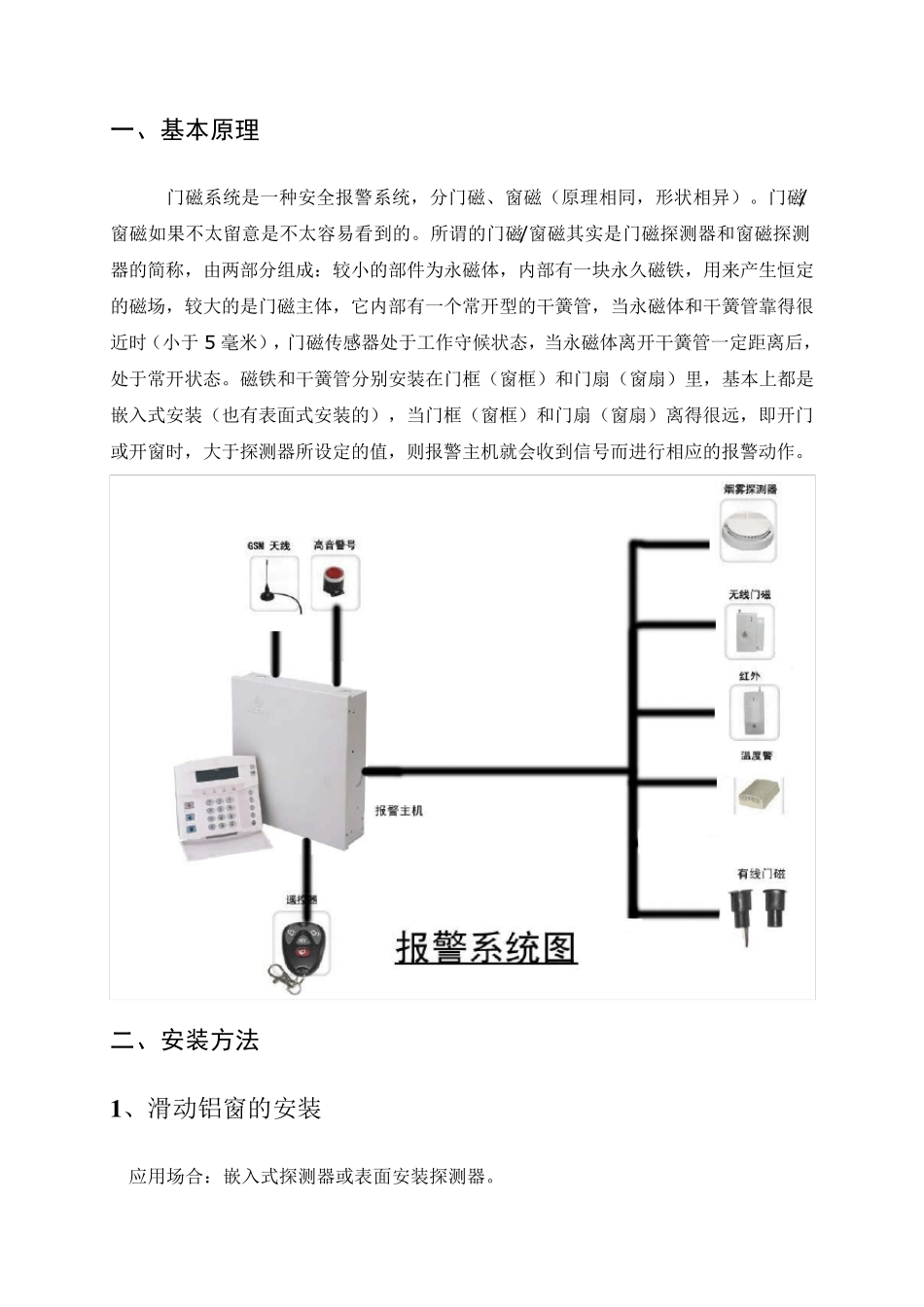

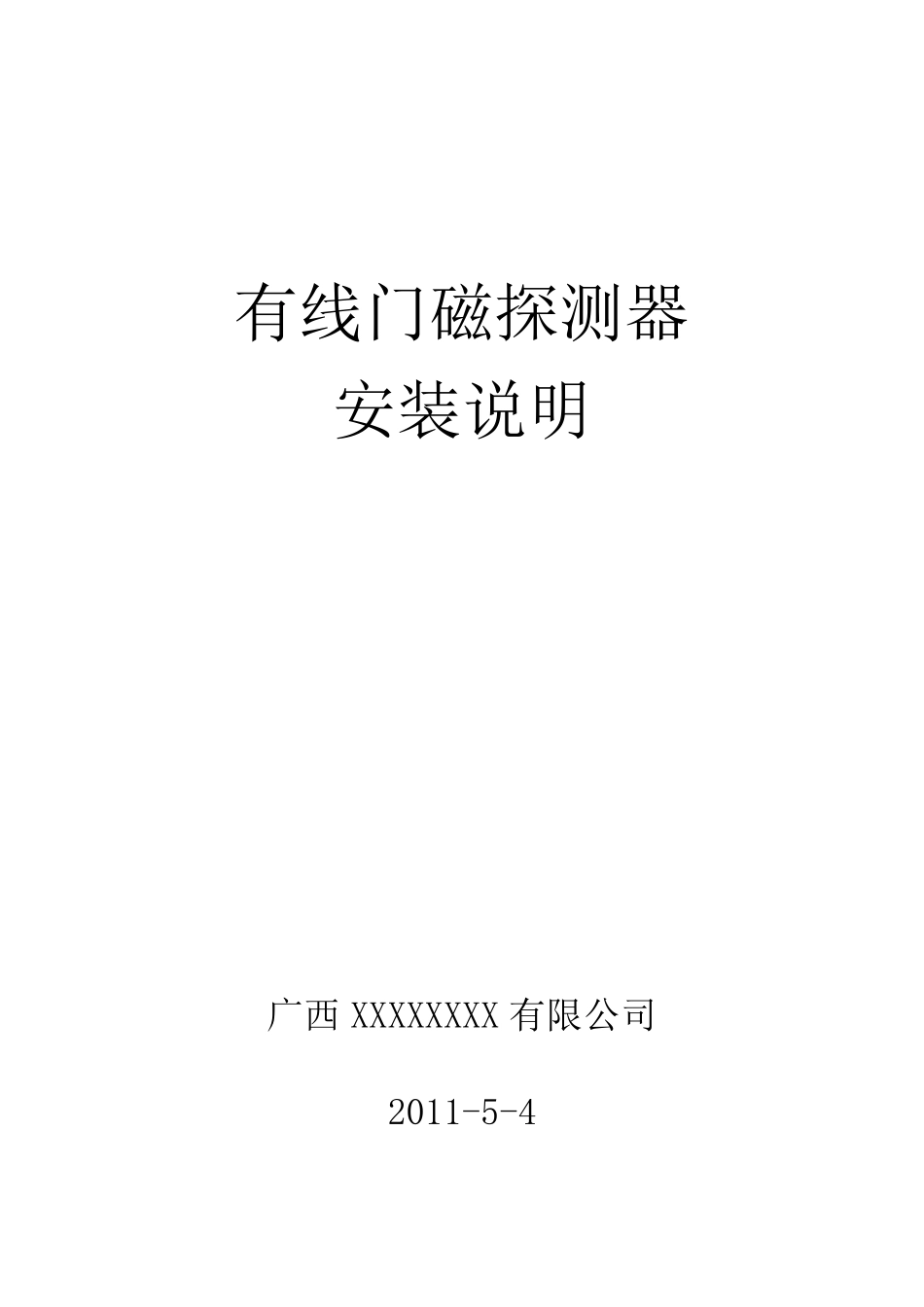

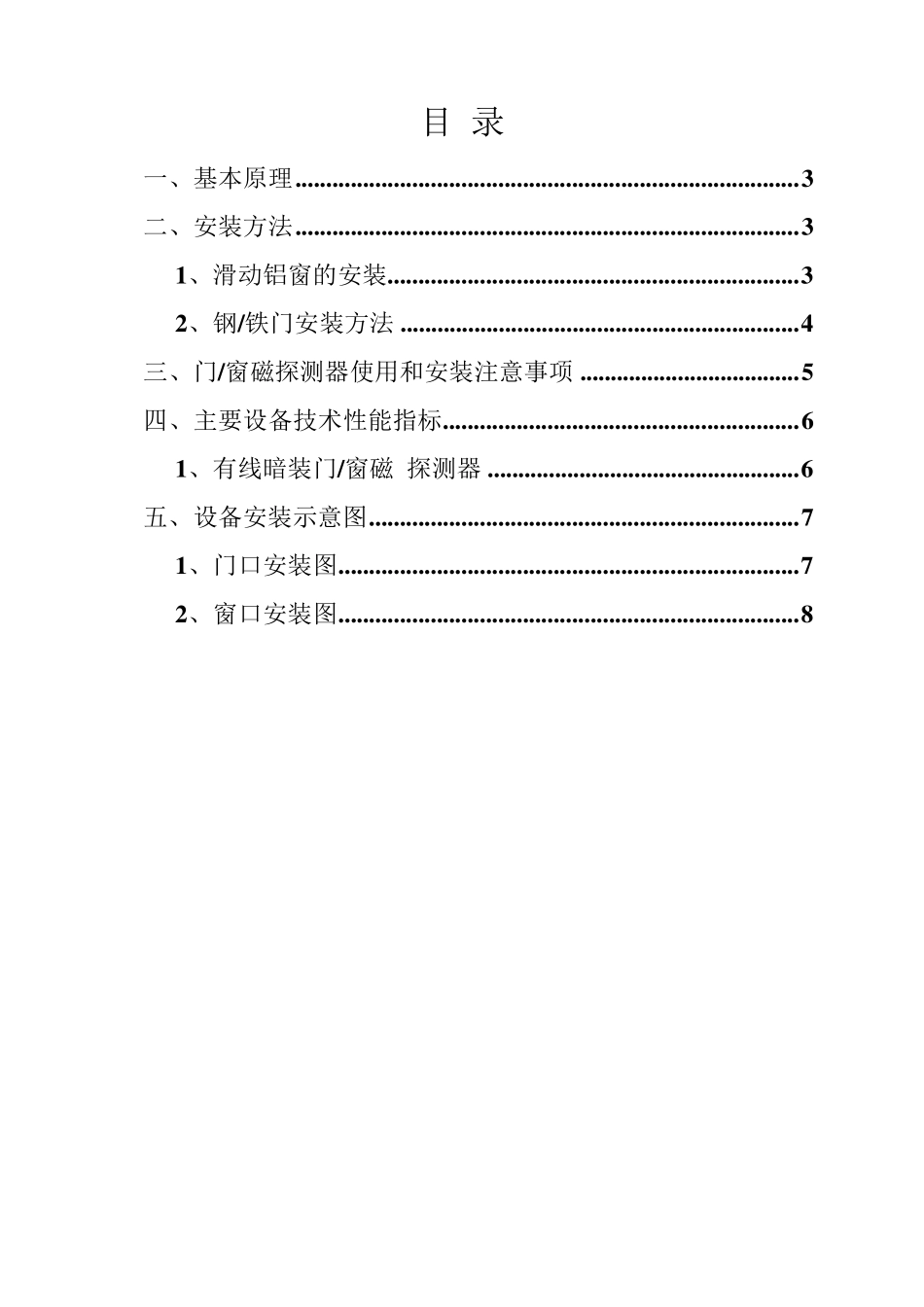

有线门磁探测器 安装说明 广西XXXXXXXX 有限公司 2011-5-4 目 录 一、基本原理 .................................................................................. 3 二、安装方法 .................................................................................. 3 1 、滑动铝窗的安装................................................................... 3 2 、钢/铁门安装方法 ................................................................. 4 三、门/窗磁探测器使用和安装注意事项 .................................... 5 四、主要设备技术性能指标 .......................................................... 6 1 、有线暗装门/窗磁 探测器 ................................................... 6 五、设备安装示意图 ...................................................................... 7 1 、门口安装图 ........................................................................... 7 2 、窗口安装图 ........................................................................... 8 一、基本原理 门磁系统是一种安全报警系统，分门磁、窗磁（原理相同，形状相异）。门磁/窗磁如果不太留意是不太容易看到的。所谓的门磁/窗磁其实是门磁探测器和窗磁探测器的简称，由两部分组成：较小的部件为永磁体，内部有一块永久磁铁，用来产生恒定的磁场，较大的是门磁主体，它内部有一个常开型的干簧管，当永磁体和干簧管靠得很近时（小于 5 毫米），门磁传感器处于工作守候状态，当永磁体离开干簧管一定距离后，处于常开状态。磁铁和干簧管分别安装在门框（窗框）和门扇（窗扇）里，基本上都是嵌入式安装（也有表面式安装的），当门框（窗框）和门扇（窗扇）离得很远，即开门或开窗时，大于探测器所设定的值，则报警主机就会收到信号而进行相应的报警动作。 二、安装方法 1 、滑动铝窗的安装 应用场合：嵌入式探测器或表面安装探测器。 卸下窗户后安装 安装方法 按如下方法将窗户从窗框上卸下 a.打开窗户至所需位置(有些窗户的上端窗框滑道内有弹簧锁销，只有打开窗户才能将窗户卸下)。 b.将窗户上提使其靠在上滑道。 c.将窗户从下端卸出。 布置好探测器所需的固定孔——与磁铁平行或垂直均可。 在窗框垂直（水平）面上钻孔（具体尺寸参照设备参数）、穿线...
