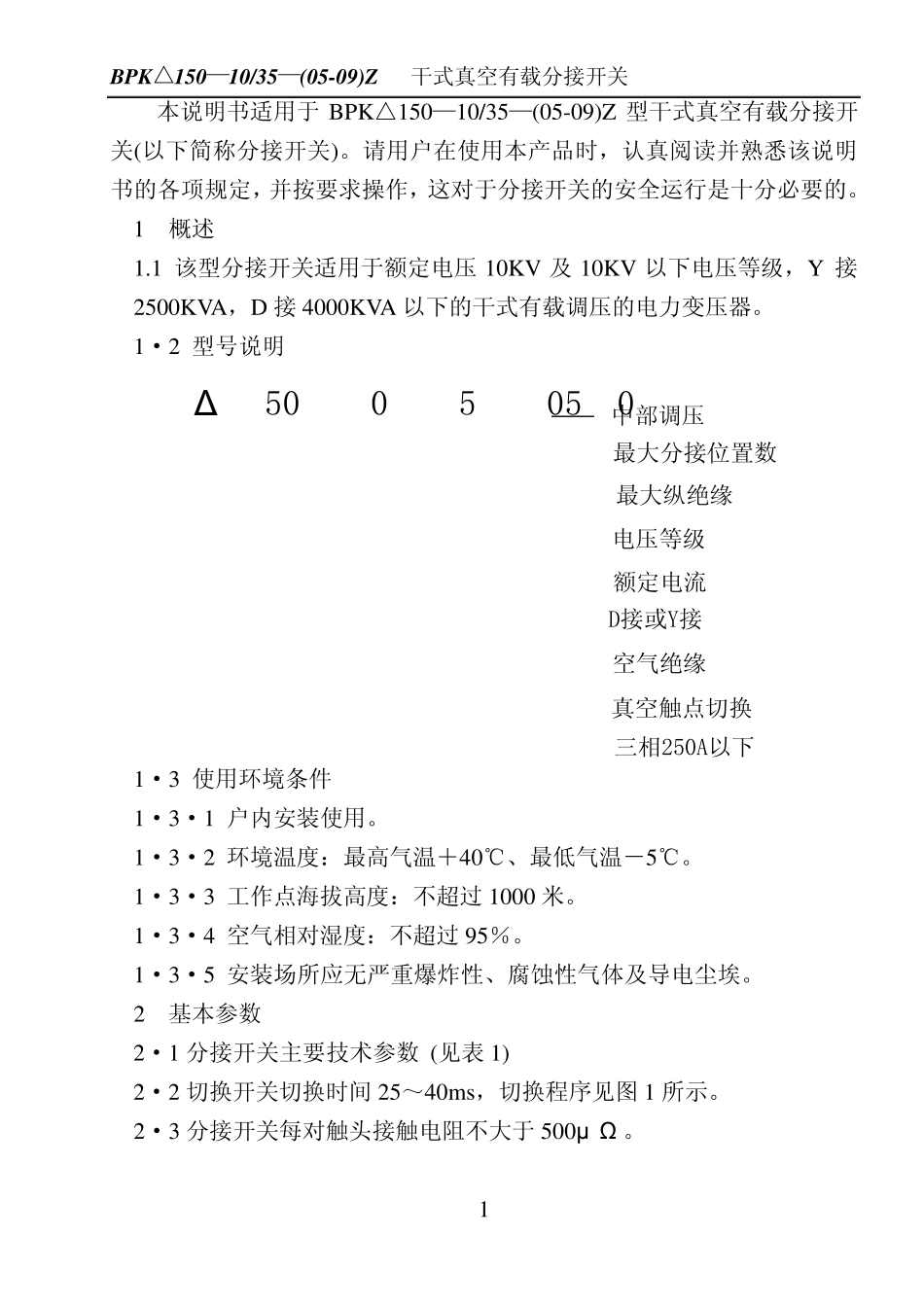

BPK△150—10/35—(05-09)Z 干式真空有载分接开关 本说明书适用于BPK△150—10/35—(05-09)Z 型干式真空有载分接开关(以下简称分接开关)。请用户在使用本产品时，认真阅读并熟悉该说明书的各项规定，并按要求操作，这对于分接开关的安全运行是十分必要的。 1 概述 1.1 该型分接开关适用于额定电压10KV 及10KV 以下电压等级，Y 接2500KVA，D 接4000KVA 以下的干式有载调压的电力变压器。 1·2 型号说明 1·3 使用环境条件 1·3·1 户内安装使用。 1·3·2 环境温度：最高气温＋40℃、最低气温－5℃。 1·3·3 工作点海拔高度：不超过 1000 米。 1·3·4 空气相对湿度：不超过 95％。 1·3·5 安装场所应无严重爆炸性、腐蚀性气体及导电尘埃。 2 基本参数 2·1 分接开关主要技术参数 (见表 1) 2·2 切换开关切换时间 25～40ms，切换程序见图 1 所示。 2·3 分接开关每对触头接触电阻不大于500μ Ω 。 1 B P KΔ 150-10/35-(05-09)Z中部调压 最大分接位置数电压等级额定电流D接或Y接空气绝缘真空触点切换三相250A以下最大纵绝缘BPK△150—10/35—(05-09)Z 干式真空有载分接开关 2·4 绝缘水平 额定电压 10KV 额定电流 150A 频率 50HZ 级电压 1000V 最大分接位置数 5、7、9 分接开关动作一次的时间 约9 秒 调压范围 ±（2、3、4）×10% 调压方式 D 接或 Y 接 触头电寿命 大于 10 万次 分接开关机械寿命 大于 50 万次 电动机 功率 180W 电压 单相 220V 转速 1300r/min 表 1 图1 切换程序直流示波图K2A21A11K1A12A22K2接通时间：T≈55ms K1断开时间：T0=（25-45）ms前桥时间：T1≥4ms K1与A11,A12交接时间：T2≥8msK1与A21,A22交接时间：T3≥8ms 后桥时间：T4≥4ms 图 1 切换程序直流示波图 分接开关绝缘水平应满足表 2 要求 表 2 单位：KV 额定电压 10 工频试验电压 相间 35 对地 35 级间 3 最大最小分接间 18 电气控制部分对地间 (50HZ 1min) 2 冲击试验电压 (1.2/50μ S) 相间 75 对地 75 级间 10 最大最小分接间 45 2 BPK△150—10/35—(05-09)Z 干式真空有载分接开关 3 分接开关的工作原理(见图 2) 图 2 描述了分接开关由第二分接（分接头 3，分接头 2）转换到第一分接（分接头 2，分接头 1）的工作原理。 (a) 分接开关在第二分接（分接头 3，分接头 2）工作，分接开关未开始动作，负载电...
