木工机械课程设计指导书

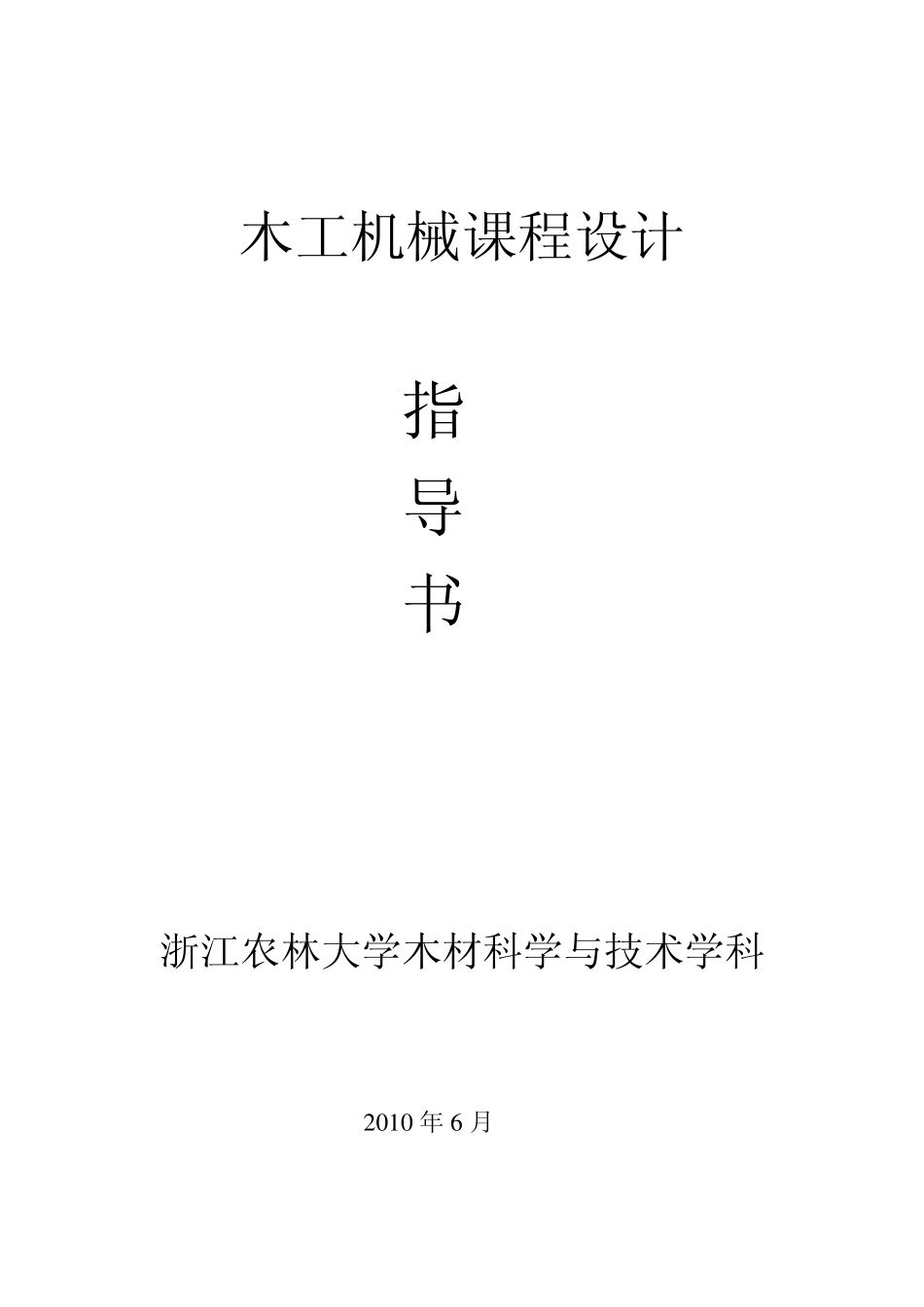

木工机械课程设计指导书_第1页
1/12

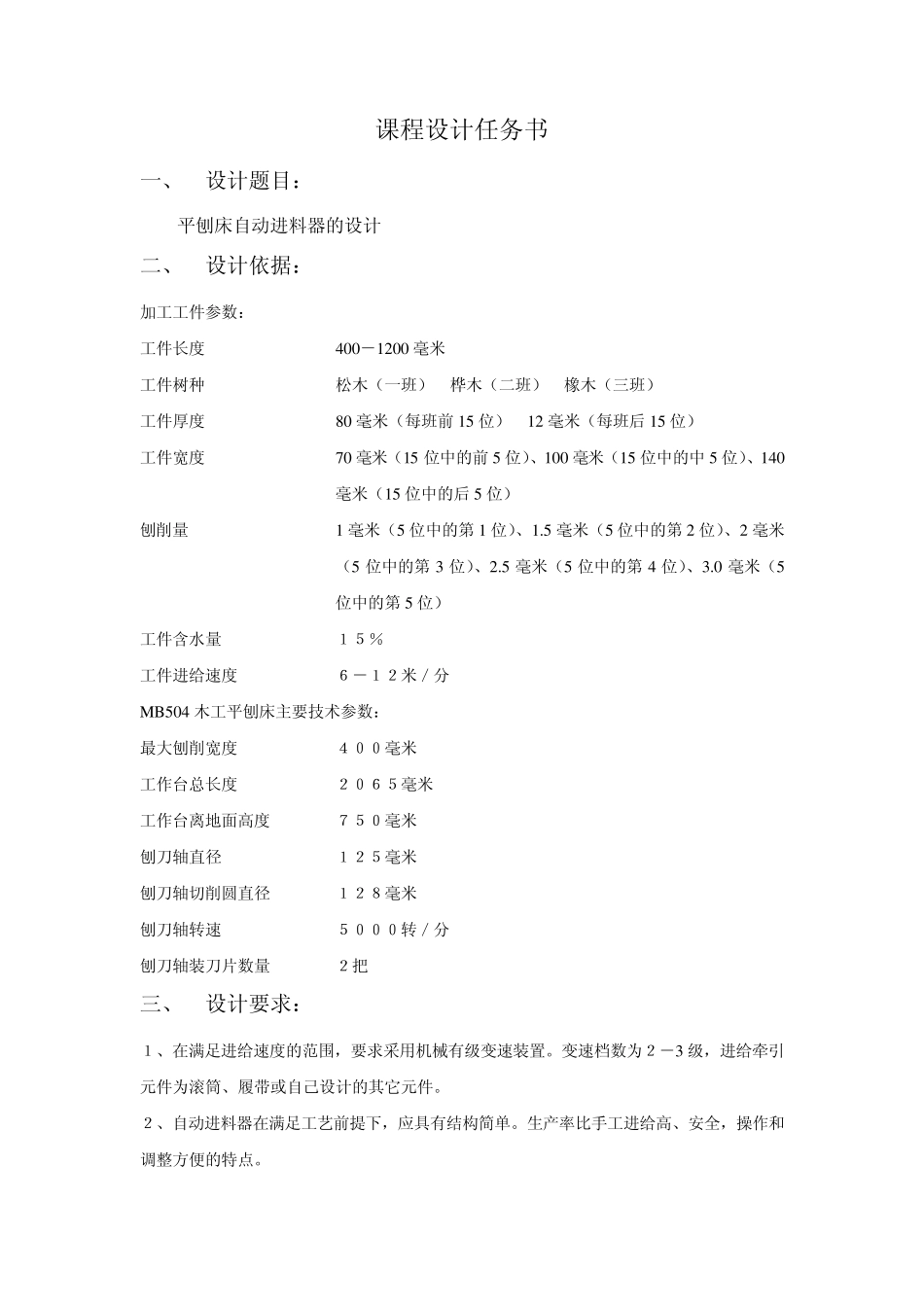

木工机械课程设计指导书_第2页
2/12

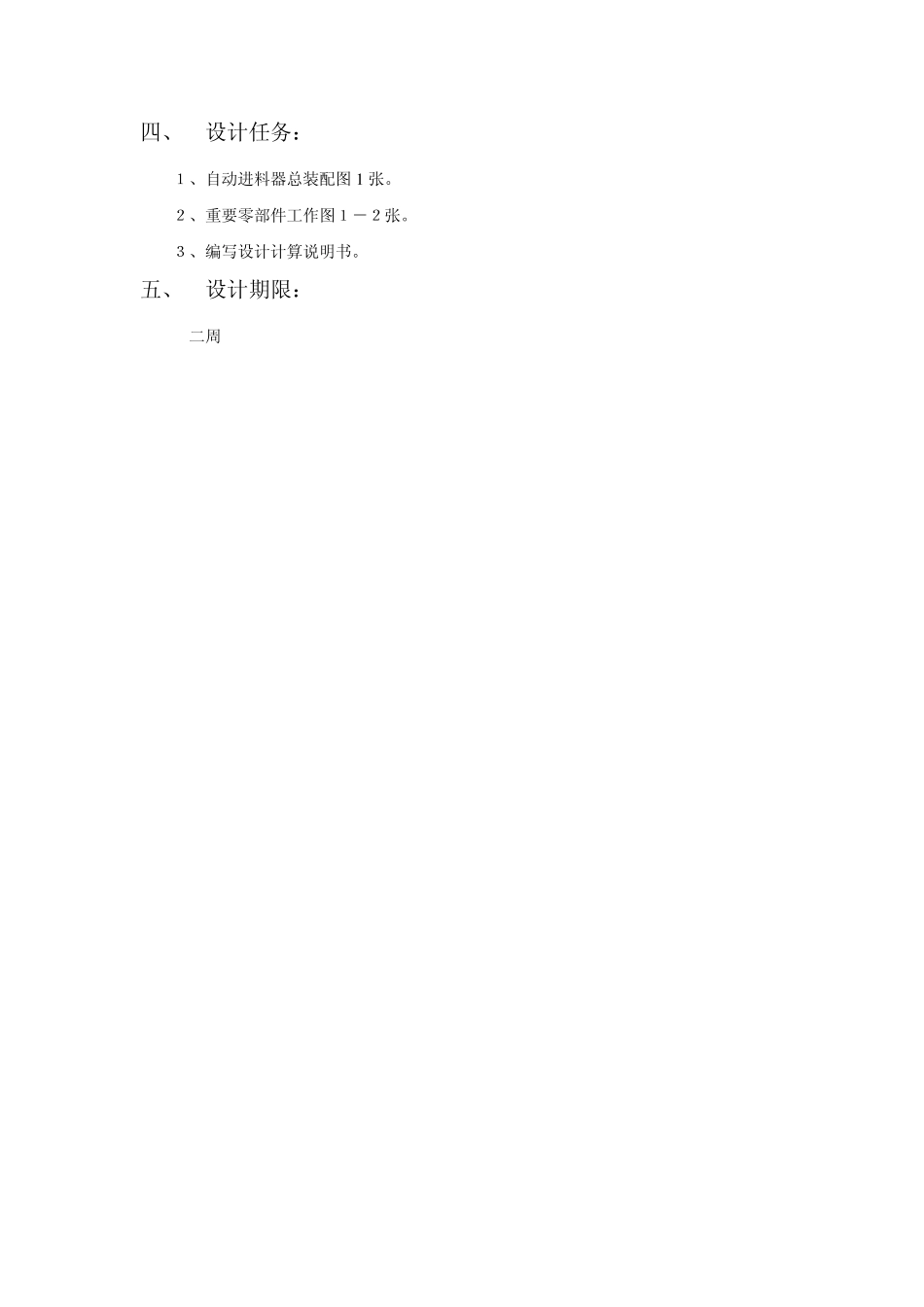

木工机械课程设计指导书_第3页
3/12
木工机械课程设计 指 导 书 浙江农林大学木材科学与技术学科 2 0 1 0 年 6 月 课程设计任务书 一、 设计题目: 平刨床自动进料器的设计 二、 设计依据: 加工工件参数: 工件长度 400-1200 毫米 工件树种 松木(一班) 桦木(二班) 橡木(三班) 工件厚度 80 毫米(每班前 15 位) 12 毫米(每班后 15 位) 工件宽度 70 毫米(15 位中的前 5 位)、100 毫米(15 位中的中 5 位)、140毫米(15 位中的后 5 位) 刨削量 1 毫米(5 位中的第 1 位)、1.5 毫米(5 位中的第 2 位)、2 毫米(5 位中的第 3 位)、2.5 毫米(5 位中的第 4 位)、3.0 毫米(5位中的第 5 位) 工件含水量 15% 工件进给速度 6-12米/分 M B504 木工平刨床主要技术参数: 最大刨削宽度 400毫米 工作台总长度 2065毫米 工作台离地面高度 750毫米 刨刀轴直径 125毫米 刨刀轴切削圆直径 128毫米 刨刀轴转速 5000转/分 刨刀轴装刀片数量 2把 三、 设计要求: 1、在满足进给速度的范围,要求采用机械有级变速装置。变速档数为2-3 级,进给牵引元件为滚筒、履带或自己设计的其它元件。 2、自动进料器在满足工艺前提下,应具有结构简单。生产率比手工进给高、安全,操作和调整方便的特点。 四、 设计任务: 1、自动进料器总装配图 1 张。 2、重要零部件工作图1-2张。 3、编写设计计算说明书。 五、 设计期限: 二周 课程设计指导书 一、 目的和要求: 木工机械课程设计是在机械零件课程设计的基础上进行的。 通过课程设计,使每个学生初步掌握简单木工机床或零部件改装的基本设计与步骤;对机械制图和技术文件(说明书)的编写获得进一步的严格训练;培养学生分析问题和解决问题的能力,以便为今后独立从事木工机械的技术改造打下良好的基础。 本次课程是比较接近于工厂生产实际的技术性工作,因此,设计工作必须实事求是力求符合客观实际,才能做到有的放矢,收到有益的技术和经济效果。必须根据设计任务书的要求、具体条件,进行分析比较,灵活应用,因地制宜,切忌生搬硬套。 二、 设计步骤 (一) 设计任务书分析和调查研究 1、设计任务书是木工机械设计的主要的原始技术依据。对任务书中规定的设计依据、要求、内容、期限等进行认真的研究、分析,特别是对加工工件(毛料)的形状、外形尺寸、树种、含水率、设...
