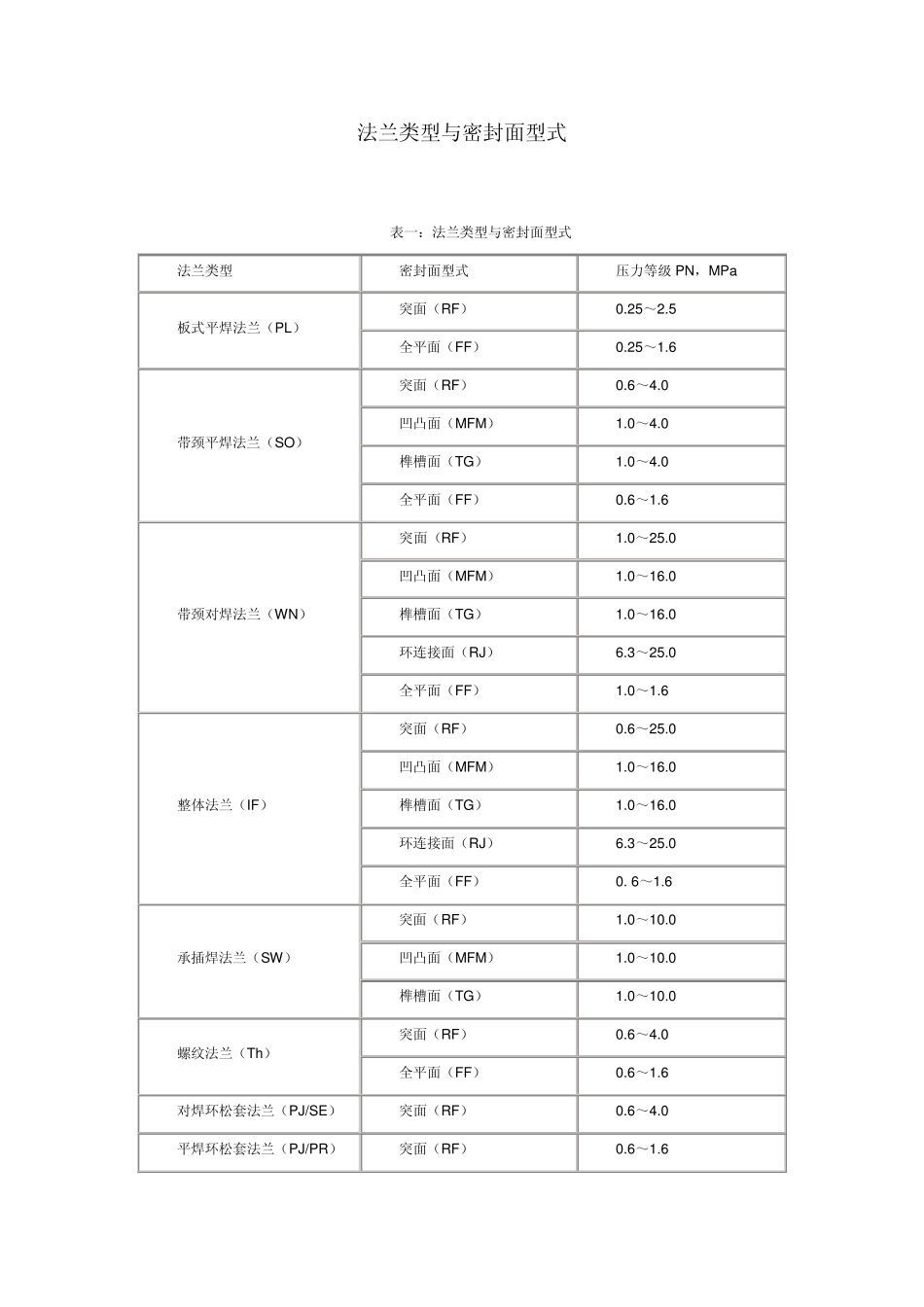

法兰类型与密封面型式 表一:法兰类型与密封面型式 法兰类型 密封面型式 压力等级 PN,MPa 板式平焊法兰(PL) 突面(RF) 0.25~2.5 全平面(FF) 0.25~1.6 带颈平焊法兰(SO) 突面(RF) 0.6~4.0 凹凸面(MFM) 1.0~4.0 榫槽面(TG) 1.0~4.0 全平面(FF) 0.6~1.6 带颈对焊法兰(WN) 突面(RF) 1.0~25.0 凹凸面(MFM) 1.0~16.0 榫槽面(TG) 1.0~16.0 环连接面(RJ) 6.3~25.0 全平面(FF) 1.0~1.6 整体法兰(IF) 突面(RF) 0.6~25.0 凹凸面(MFM) 1.0~16.0 榫槽面(TG) 1.0~16.0 环连接面(RJ) 6.3~25.0 全平面(FF) 0. 6~1.6 承插焊法兰(SW) 突面(RF) 1.0~10.0 凹凸面(MFM) 1.0~10.0 榫槽面(TG) 1.0~10.0 螺纹法兰(Th) 突面(RF) 0.6~4.0 全平面(FF) 0.6~1.6 对焊环松套法兰(PJ/SE) 突面(RF) 0.6~4.0 平焊环松套法兰(PJ/PR) 突面(RF) 0.6~1.6 凹凸面(MFM) 1.0~1.6 榫槽面(TG) 1.0~1.6 法兰盖(BL) 突面(RF) 0.25~25.0 凹凸面(MFM) 1.0~16.0 榫槽面(TG) 1.0~16.0 环连接面(RJ) 6.3~25.0 全平面(FF) 0.25~1.6 衬里法兰盖(BL(S)) 突面(RF) 0.6~4.0 凸面(M) 1.0~4.0 榫面(T) 1.0~4.0 法兰类型及类型代号 法兰类型 法兰类型代号 标准号 板式平焊法兰 PL HG 20593 带颈平焊法兰 SO HG 20594 带颈对焊法兰 WN HG 20595 整体法兰 IF HG 20596 承插焊法兰 SW HG 20597 螺纹法兰 Th HG 20598 对焊环松套法兰 PJ/SE HG 20599 平焊环松套法兰 PJ/PR HG 20600 法兰盖 BL HG 20601 衬里法兰盖 BL(S) HG 20602 法兰密封面型式选用表 法兰类型 使 用 工 况 一般 易燃、易爆、高度和极度危害 PN≥10.0MPa 高压 配用铸铁法兰 整体法兰(IF) 带颈对焊法兰(WN) 突面(RF) 突面(RF) 凹凸面(MFM) 榫槽面(TG) 突面(RF) 环连接面(RJ) 全平面(FF) 螺纹法兰(Th) 板式平焊法兰(PL) 突面(RF) 不推荐使用 全平面(FF) 对焊环松套法兰(PJ/SE) 突面(RF) 突面(RF) 平焊环松套法兰(PJ/PR) 突面(RF) 突面(RF) 凹凸面(MFM) 榫槽面(TG) 承插焊法兰(SW) 突面(RF) 突面(RF) 凹凸面(MFM) 榫槽面(TG) 突面(RF) 带颈平焊法兰(SO) 突面(RF) 突面(RF)...
