法兰联结螺栓尺寸规范1

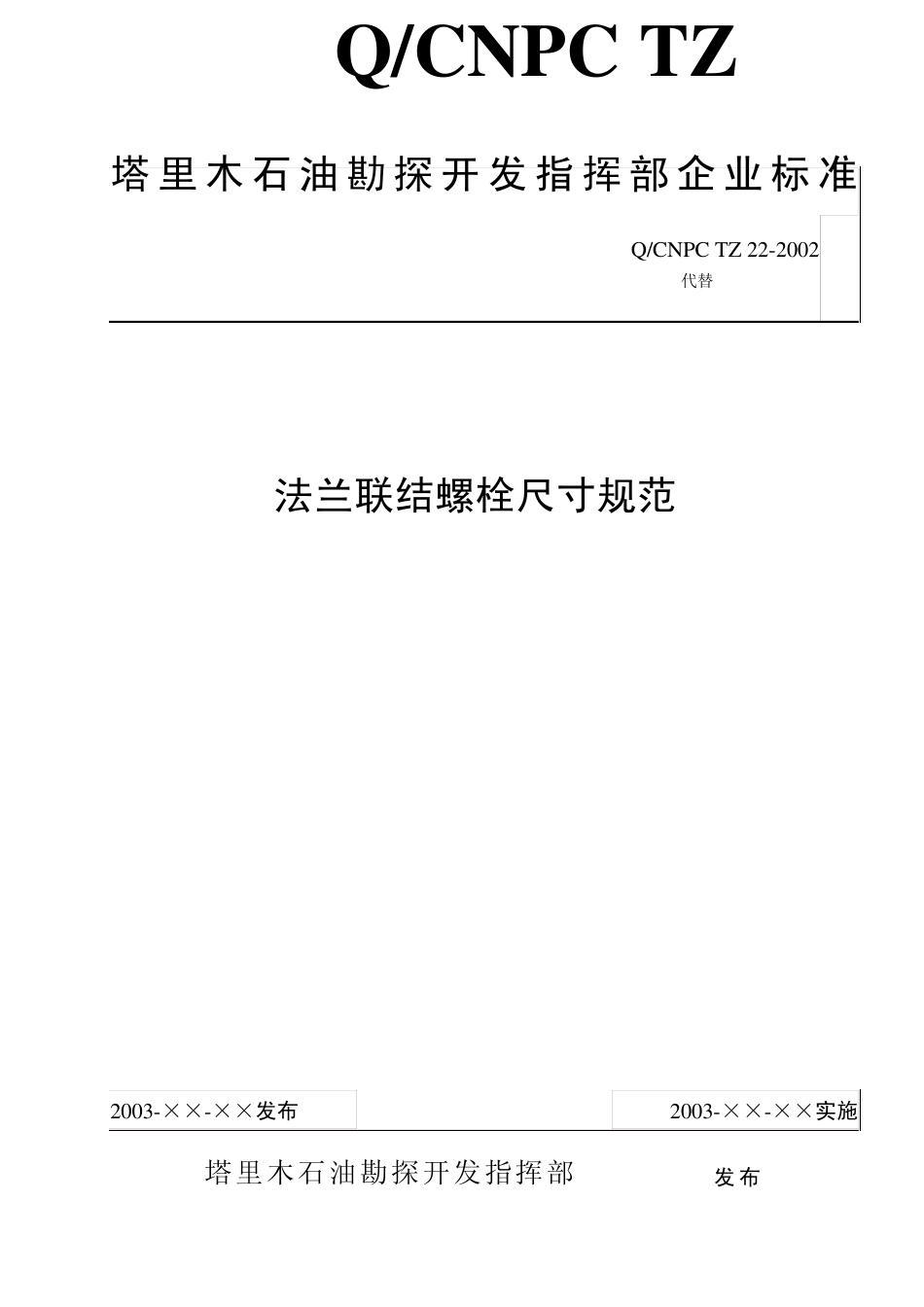

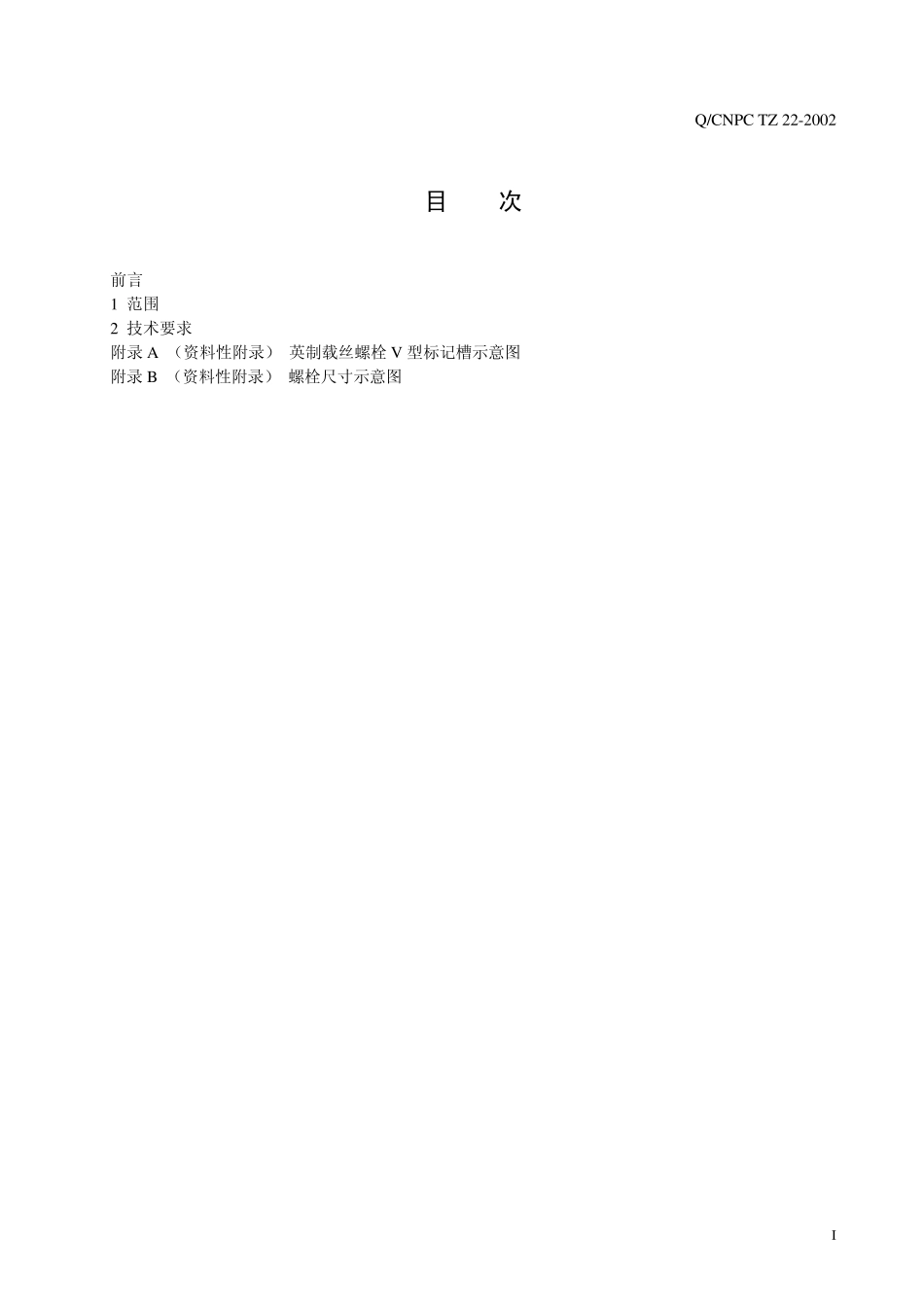

塔里木石油勘探开发指挥部企业标准 Q/CNPC TZ Q/CNPC TZ 22-2002 代替Q/TZ 121-1996 法兰联结螺栓尺寸规范 2003-××-××发布 2003-××-××实施 塔里木石油勘探开发指挥部 发布 Q/CNPC TZ 22-2002 I 目 次 前言 ................................................................................. II 1 范围 ................................................................................ 1 2 技术要求 ............................................................................ 1 附录A （资料性附录） 英制载丝螺栓 V 型标记槽示意图 .................................... 6 附录B （资料性附录） 螺栓尺寸示意图 .................................................. 7 Q/CNPC TZ 22-2002 II 前 言 本标准代替Q/TZ 121-1996《法兰连接螺栓尺寸规范》。 本标准与Q/TZ 121-1996《法兰连接螺栓尺寸规范》相比，主要变化如下： ——标准号改为 Q/CNPC-TZ 22-2003。 ——增加了详细的部件检验技术要求。 ——将设备维修要求和检验内容分开。 ——增加设备跟踪表。 本标准附录 A为资料性附录 本标准从生效之日起，代替Q/TZ 121-1996。 本标准由塔里木石油勘探开发指挥部工程技术服务公司提出。 本标准由塔里木石油勘探开发指挥部标准化委员会提出并归口。 本标准起草单位：工程技术服务公司。 本标准主要起草人：张耀明、林发权、石希天。 本标准批准人：范垂明。 本标准历次版本发布情况为： ——Q/TZ 121-1996 Q/CNPC TZ 22-2002 1 法兰联结螺栓尺寸规范 1 范围 本标准规定了法兰联结螺栓及螺帽的技术要求。 本标准适用于塔里木探区钻井、试油、修井用联结螺栓规范，并作为对其用性能评定、验收的依据。 2 技术要求 2.1 公制载丝螺栓标准（见表 1） 2.2 英制载丝螺栓标准（见表 2） 2.3 公制双头螺栓标准（见表 3） 2.4 英制载丝螺栓和螺帽应加工正三角形 V 型槽，以示区别公制螺栓和螺帽，V 形槽的位置及尺寸见附录 A 2.5 表中字母的意义见附录 B Q/CNPC TZ 22-2002 2 表1 公 制 载 丝 螺 栓 规 格 序号 法兰规格 螺栓规格 螺母规格 扭矩 md× p-l b1 b2 s m kn.m 1 52(2 1/16")-14Mpa M16×2-85 22 35 22 18 0.153 2 21Mpa M22×2.5-110 29 40 30 24 0.424 3 35Mpa M22×2.5...
