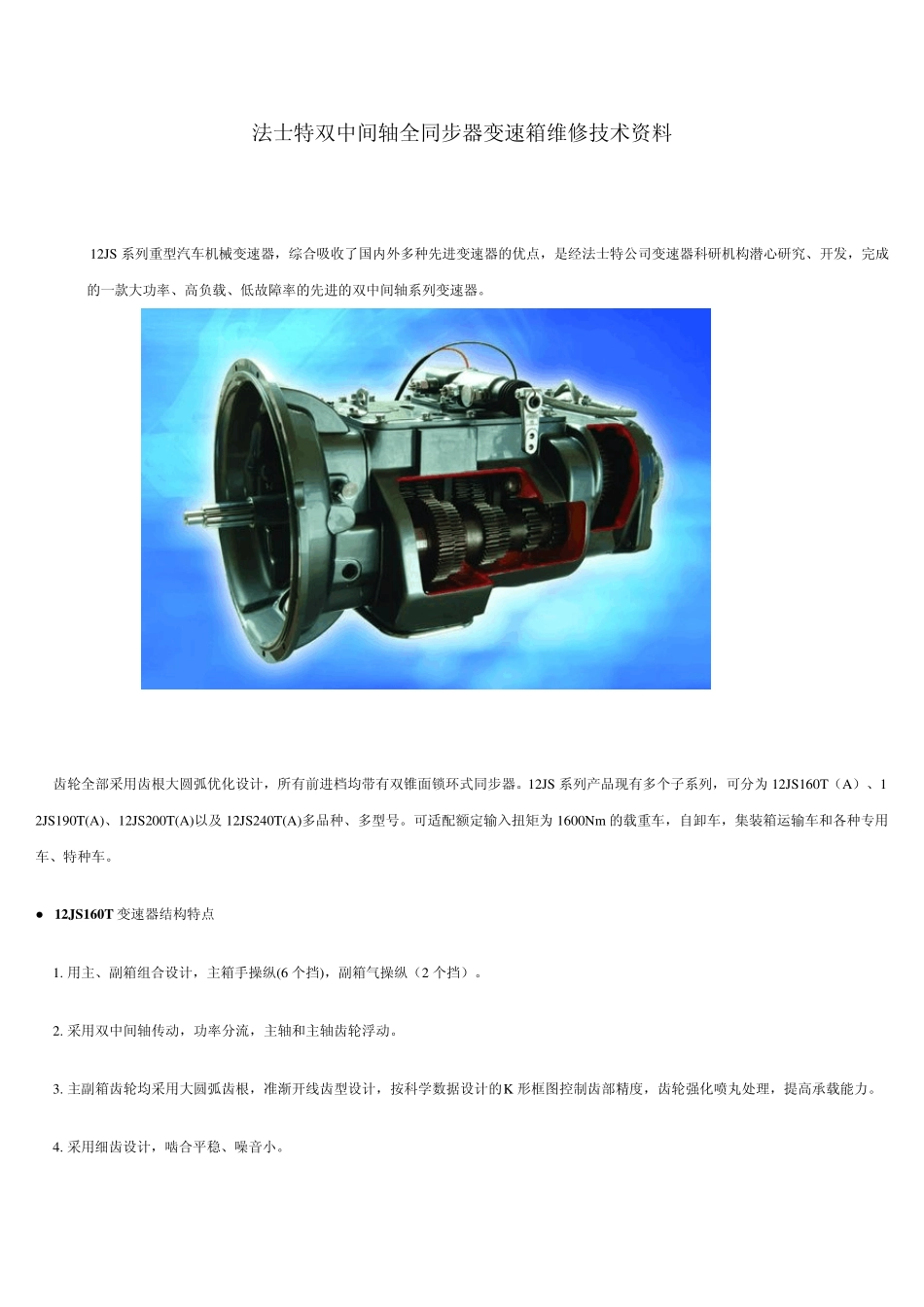

法士特双中间轴全同步器变速箱维修技术资料 12JS 系列重型汽车机械变速器，综合吸收了国内外多种先进变速器的优点，是经法士特公司变速器科研机构潜心研究、开发，完成的一款大功率、高负载、低故障率的先进的双中间轴系列变速器。 齿轮全部采用齿根大圆弧优化设计，所有前进档均带有双锥面锁环式同步器。12JS 系列产品现有多个子系列，可分为 12JS160T（A）、12JS190T(A)、12JS200T(A)以及 12JS240T(A)多品种、多型号。可适配额定输入扭矩为 1600Nm 的载重车，自卸车，集装箱运输车和各种专用车、特种车。 ● 12JS160T 变速器结构特点 1. 用主、副箱组合设计，主箱手操纵(6 个挡)，副箱气操纵（2 个挡）。 2. 采用双中间轴传动，功率分流，主轴和主轴齿轮浮动。 3. 主副箱齿轮均采用大圆弧齿根，准渐开线齿型设计，按科学数据设计的K 形框图控制齿部精度，齿轮强化喷丸处理，提高承载能力。 4. 采用细齿设计，啮合平稳、噪音小。 5. 全同步器，换档机构轻便灵活，主箱为双锥面锁环式同步器，同步器容量大，副箱为增强型惯性锁销式同步器，非金属摩擦材料，使用可靠。 6. 可根据用户要求配备离合器壳、分离装置总成等。 7. 轴向尺寸短，重量轻，承载能力大，使用可靠，维修方便。 8. 挡位排列合理，速比级差小，头挡速比大（15.53），重载爬坡能力强。 9. 挡位清晰，换档灵活，可采用单 H、双H 操纵、单杆、双杆、软轴操纵。 ● 12JS160T 变速器使用要求 正确合理地操作使用变速器，定期进行维护保养，对于保证汽车安全可靠的行驶和延长变速器的使用寿命十分重要，请遵循下面使用要求： 1. 润滑油牌号 变速器内须加注优质齿轮润滑油，其性能不得低于85W/90GL-5 车辆齿轮油。 2. 油面位置 油面高度由变速器壳体侧面的锥形油面观察孔进行检查，油面高度应与油面观察孔下沿平齐，最低不得低于油面观察孔下沿5mm。过多的加油量将会导致变速器温度升高和漏油；过少的加油量将会导致零件润滑不良，严重者将会发生烧箱事故。 注：油量大约为：16 升 3．油面的检查 油面高度应定期进行检查。检查油面高度时汽车应停在水平的路面上。由于热油的体积膨胀，为了防止测量不准，行驶后的车辆不能立刻检查，只有在油面稳定和稍微冷一些时才可进行。 4．补充润滑油 为了防止不同型号的润滑油发生化学反应，在补充润滑油时应保证与原来的润滑油型号相同。 5．换油周期 更换润滑油时，首先将原有的润滑油排放...
