泡沫灭火系统计算实例

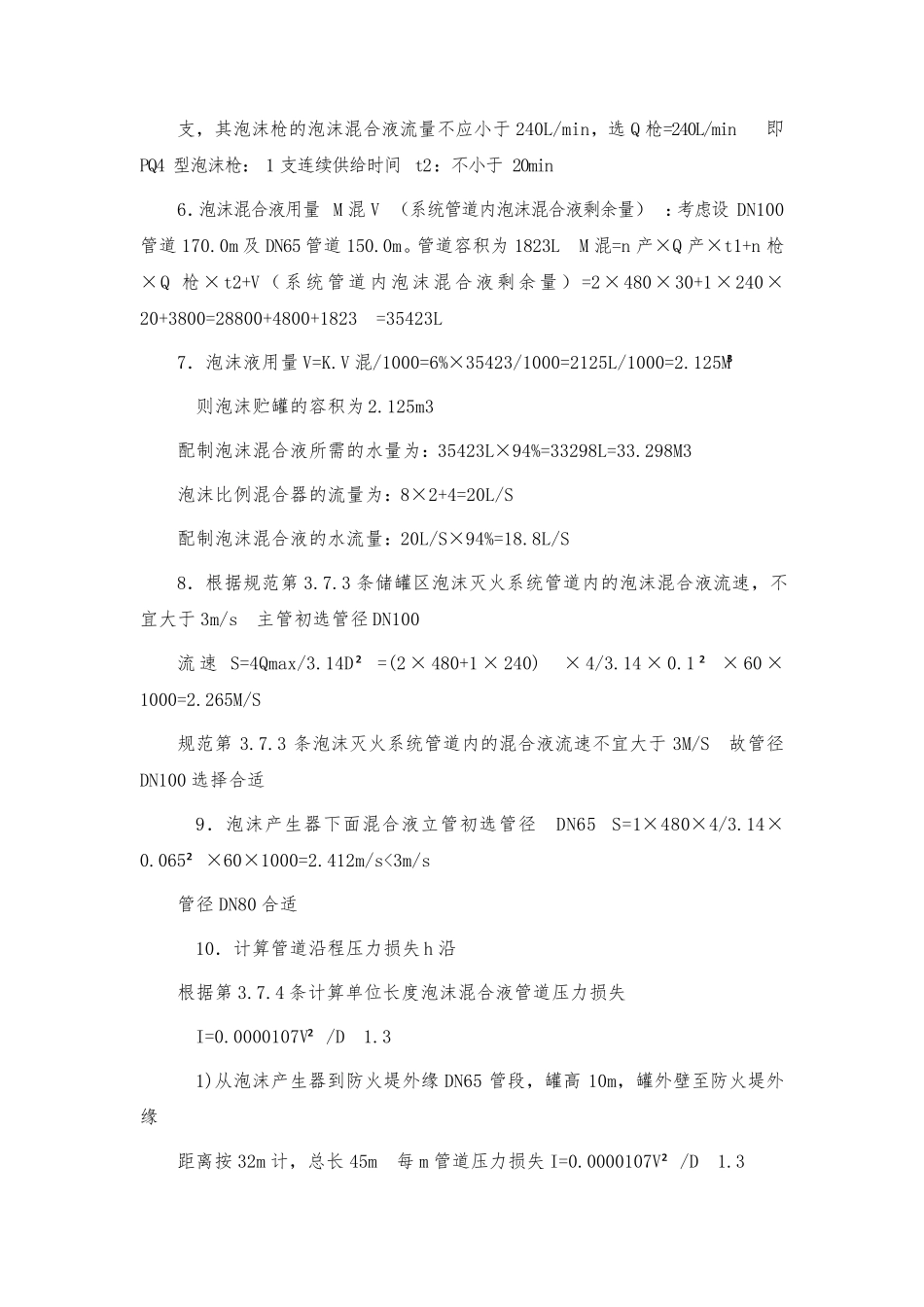

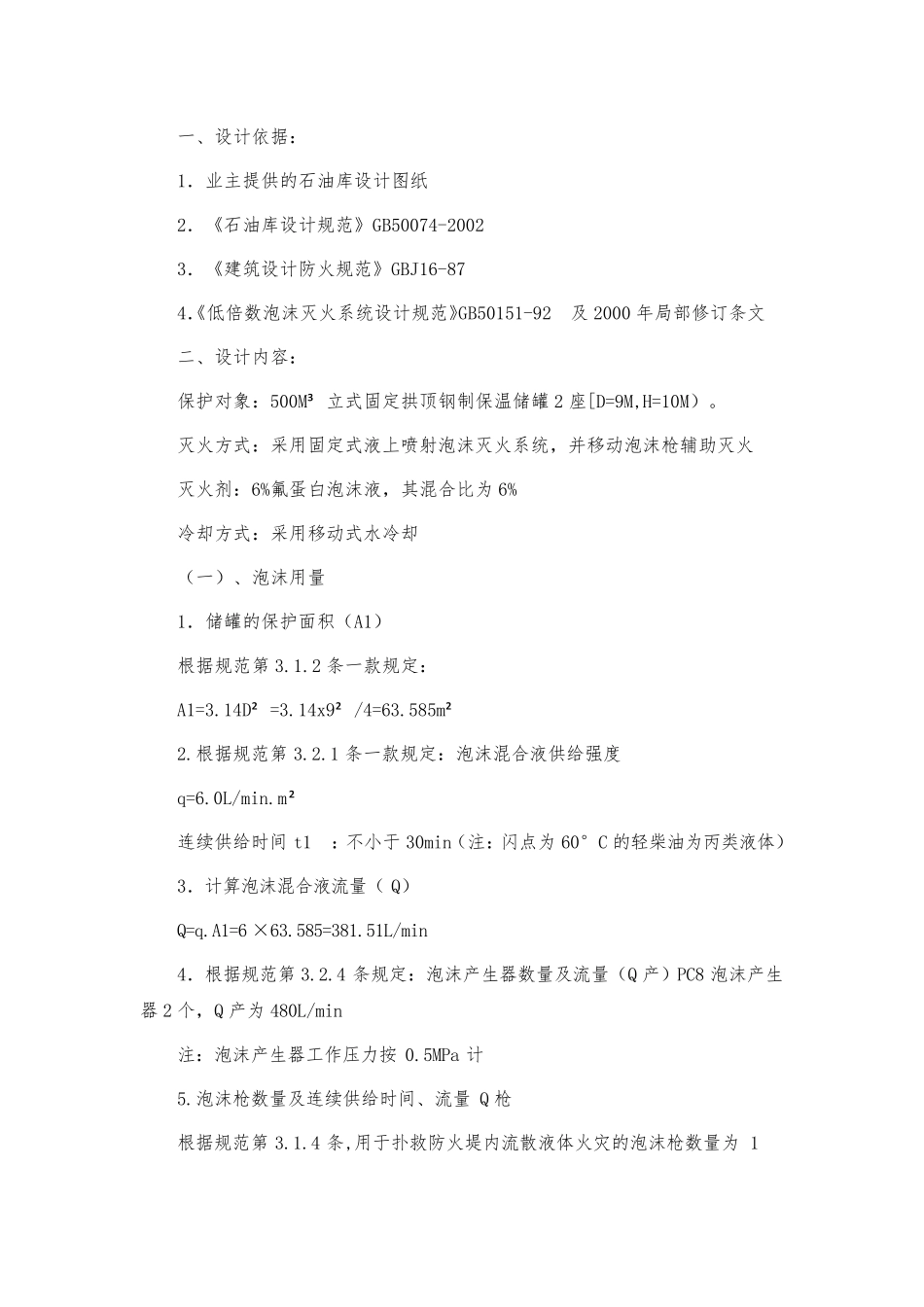

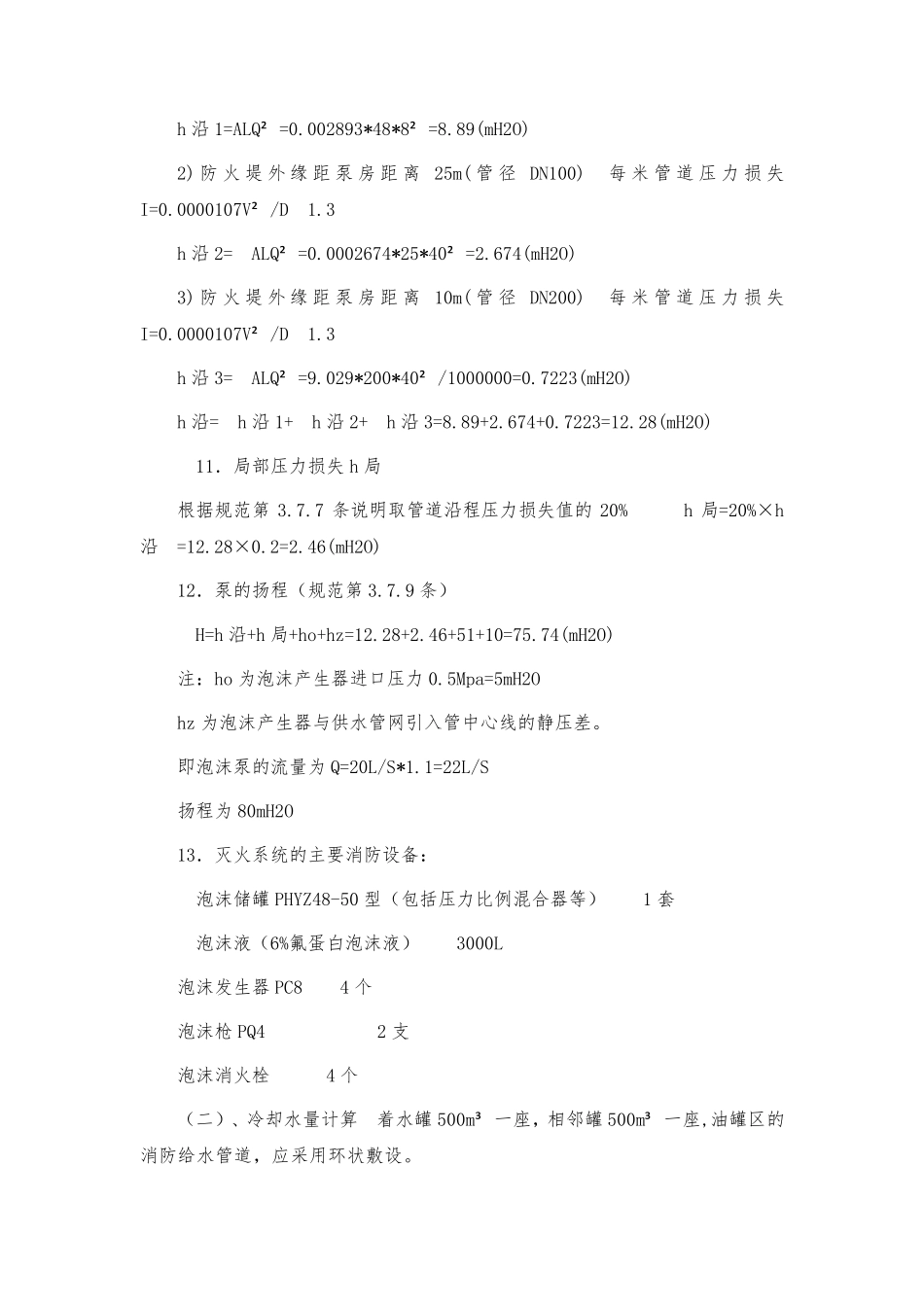

一、设计依据： 1．业主提供的石油库设计图纸 2．《石油库设计规范》GB50074-2002 3．《建筑设计防火规范》GBJ16-87 4．《低倍数泡沫灭火系统设计规范》GB50151-92 及2000 年局部修订条文 二、设计内容： 保护对象：500M³ 立式固定拱顶钢制保温储罐2 座[D=9M,H=10M）。 灭火方式：采用固定式液上喷射泡沫灭火系统，并移动泡沫枪辅助灭火 灭火剂：6%氟蛋白泡沫液，其混合比为6% 冷却方式：采用移动式水冷却 （一）、泡沫用量 1．储罐的保护面积（A1） 根据规范第3.1.2 条一款规定： A1=3.14D² =3.14x9² /4=63.585m² 2.根据规范第3.2.1 条一款规定：泡沫混合液供给强度 q=6.0L/min.m² 连续供给时间t1 ：不小于30min（注：闪点为60°C 的轻柴油为丙类液体） 3．计算泡沫混合液流量（Q） Q=q.A1=6 ×63.585=381.51L/min 4．根据规范第3.2.4 条规定：泡沫产生器数量及流量（Q 产）PC8 泡沫产生器 2 个，Q 产为480L/min 注：泡沫产生器工作压力按 0.5MPa 计 5.泡沫枪数量及连续供给时间、流量Q 枪 根据规范第3.1.4 条,用于扑救防火堤内流散液体火灾的泡沫枪数量为1 支，其泡沫枪的泡沫混合液流量不应小于240L/min，选Q 枪=240L/min 即PQ4 型泡沫枪：1 支连续供给时间t2：不小于20min 6．泡沫混合液用量M 混V （系统管道内泡沫混合液剩余量）：考虑设DN100管道170.0m 及DN65 管道150.0m。管道容积为1823L M 混=n 产×Q 产×t1+n 枪×Q 枪×t2+V（系统管道内泡沫混合液剩余量）=2×480×30+1×240×20+3800=28800+4800+1823 =35423L 7．泡沫液用量V=K.V 混/1000=6%×35423/1000=2125L/1000=2.125M³ 则泡沫贮罐的容积为2.125m3 配制泡沫混合液所需的水量为：35423L×94%=33298L=33.298M3 泡沫比例混合器的流量为：8×2+4=20L/S 配制泡沫混合液的水流量：20L/S×94%=18.8L/S 8．根据规范第 3.7.3 条储罐区泡沫灭火系统管道内的泡沫混合液流速，不宜大于3m/s 主管初选管径 DN100 流速 S=4Qmax/3.14D²=(2 × 480+1 × 240) × 4/3.14 × 0.1 ²× 60 ×1000=2.265M/S 规范第 3.7.3 条泡沫灭火系统管道内的混合液流速不宜大于3M/S 故管径DN100 选择合适 9．泡沫产生器下面混合液立管初选管径 DN65 S=1×480×4/3.14×0.065² ×60×1000=2.412m/s<3m/s 管径 DN80 合适 10．计算管道沿程压力损失 h 沿 根据第 3.7.4 条计算单位长度泡沫混合液管道...
