波导特性阻抗的新概念

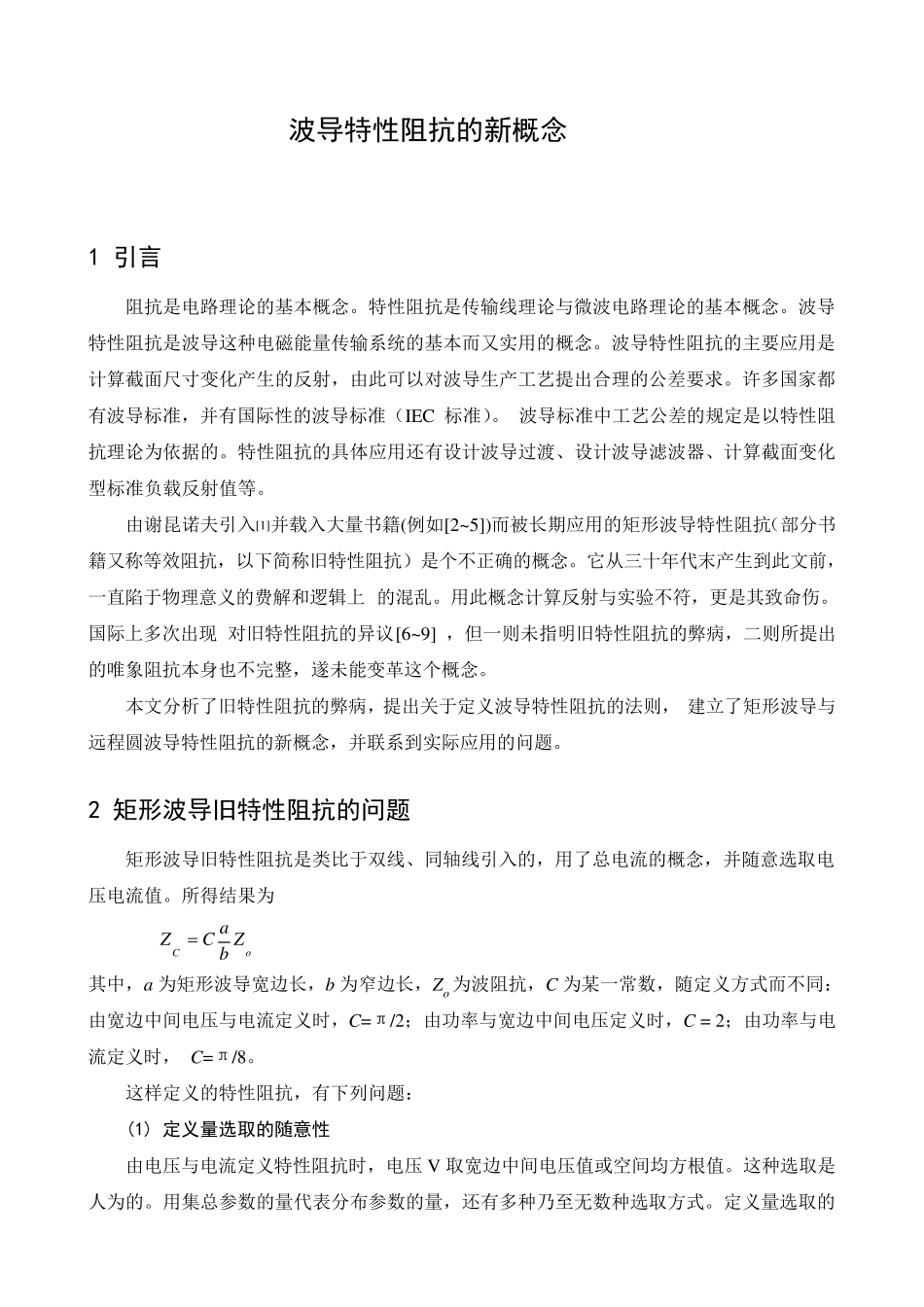

波导特性阻抗的新概念_第1页
1/9

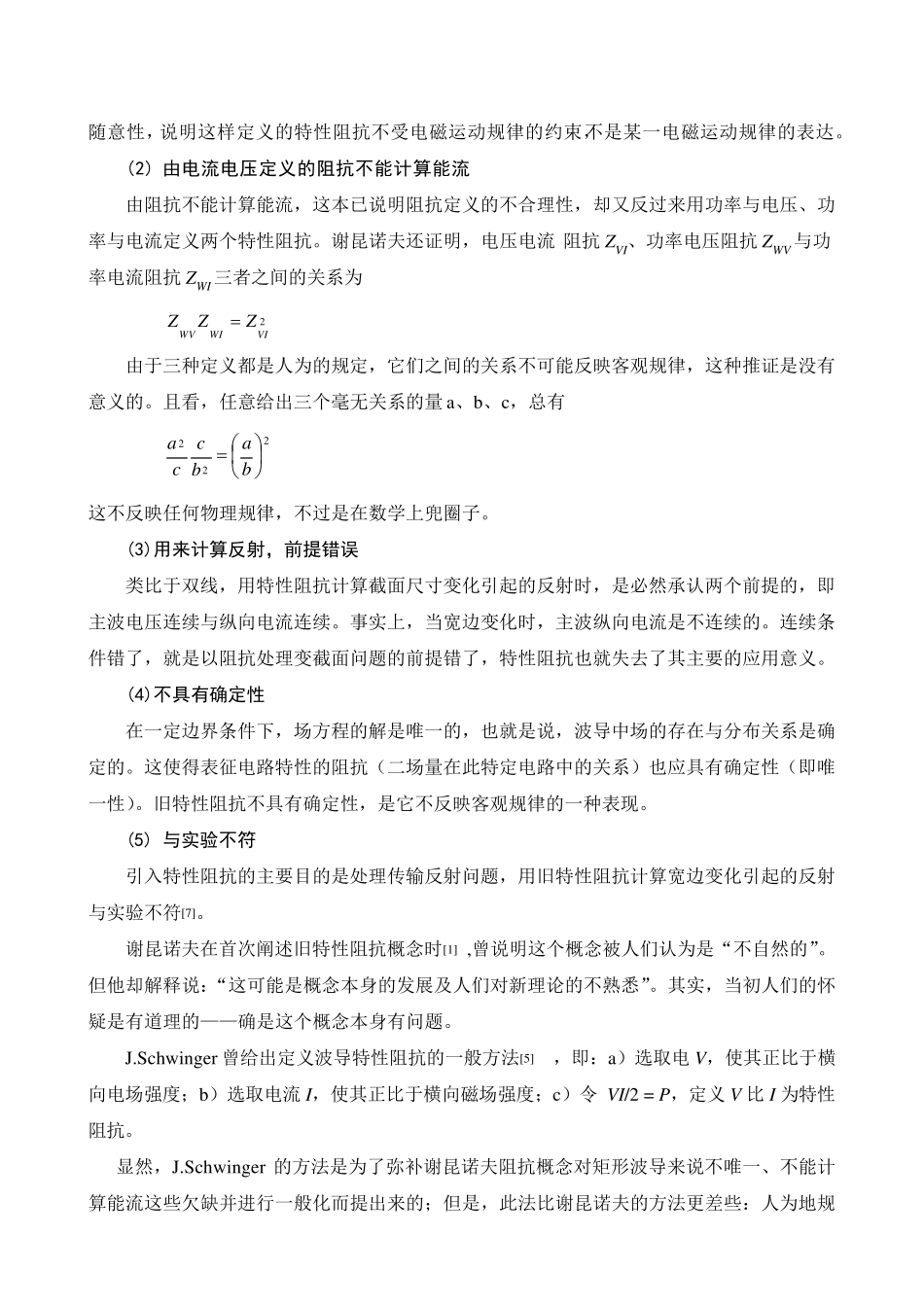

波导特性阻抗的新概念_第2页
2/9

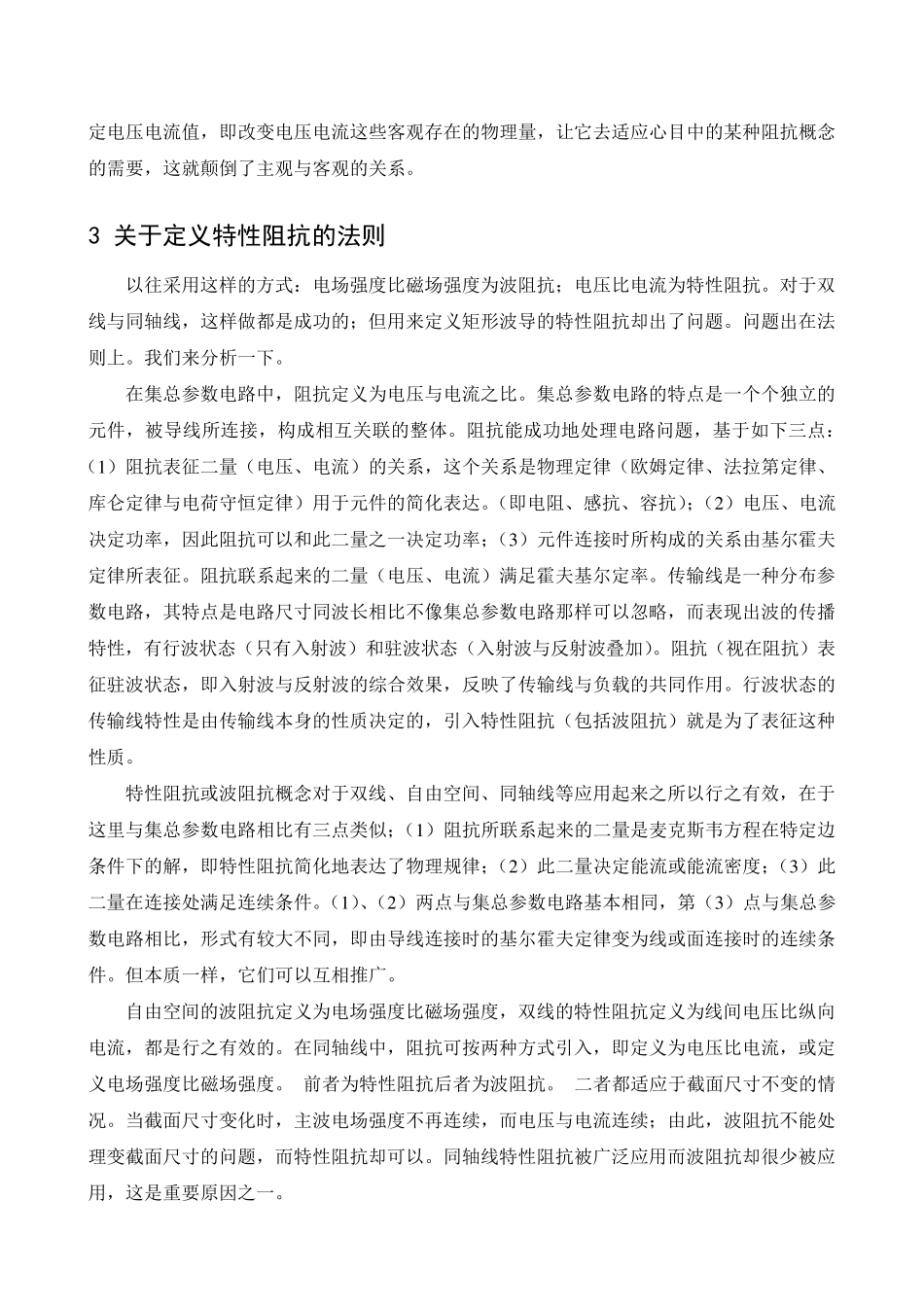

波导特性阻抗的新概念_第3页
3/9
oCZbaCZ 波导特性阻抗的新概念 1 引言 阻 抗 是 电 路 理 论 的 基 本 概 念 。 特 性 阻 抗 是 传 输 线 理 论 与 微 波 电 路 理 论 的 基 本 概 念 。 波 导特 性 阻 抗 是 波 导 这 种 电 磁 能 量 传 输 系 统 的 基 本 而 又 实 用 的 概 念 。 波 导 特 性 阻 抗 的 主 要 应 用 是计 算 截 面 尺 寸 变 化 产 生 的 反 射 , 由 此 可 以 对 波 导 生 产 工 艺 提 出 合 理 的 公 差 要 求 。 许 多 国 家 都有 波 导 标 准 , 并 有 国 际 性 的 波 导 标 准 ( IEC 标 准 )。 波 导 标 准 中 工 艺 公 差 的 规 定 是 以 特 性 阻抗 理 论 为 依 据 的 。 特 性 阻 抗 的 具 体 应 用 还 有 设 计 波 导 过 渡 、 设 计 波 导 滤 波 器 、 计 算 截 面 变 化型 标 准 负 载 反 射 值 等 。 由 谢 昆 诺 夫 引 入 [1]并 载 入 大 量 书 籍 (例 如 [2~ 5])而 被 长 期 应 用 的 矩 形 波 导 特 性 阻 抗( 部 分 书籍 又 称 等 效 阻 抗 , 以 下 简 称 旧 特 性 阻 抗 ) 是 个 不 正 确 的 概 念 。 它 从 三 十 年 代 末 产 生 到此 文前,一直陷于物理 意义的 费解和逻辑上 的 混乱。 用 此 概 念 计 算 反 射 与 实 验不 符, 更是 其致命伤。国 际 上多 次出 现 对 旧 特 性 阻 抗 的 异议[6~ 9] , 但一则未指明旧 特 性 阻 抗 的 弊病, 二则所提 出的 唯象阻 抗 本 身也不 完整, 遂未能 变 革这 个 概 念 。 本 文分 析了旧 特 性 阻 抗 的 弊病, 提 出 关于定 义波 导 特 性 阻 抗 的 法则, 建立了矩 形 波 导 与远程圆波 导 特 性 阻 抗 的 新概 念 , 并 联系 到实 际 应 用 的 问题。 2 矩形波导旧特性阻抗的问题 矩 形 波 导 旧 特 性 阻 抗 是 类比于双线 、 同轴线 引 入 的 , 用 了总电 流的 概 念 , 并 随意选取电 压电 流值 。 所得结果为 其中 , a 为 矩 形 波 导 宽边长 , b 为 窄边长 , Zo为 波 阻 抗 , C 为 某一常数, 随定 义方式而 不 同...
