波状挡边带式输送机使用说明书

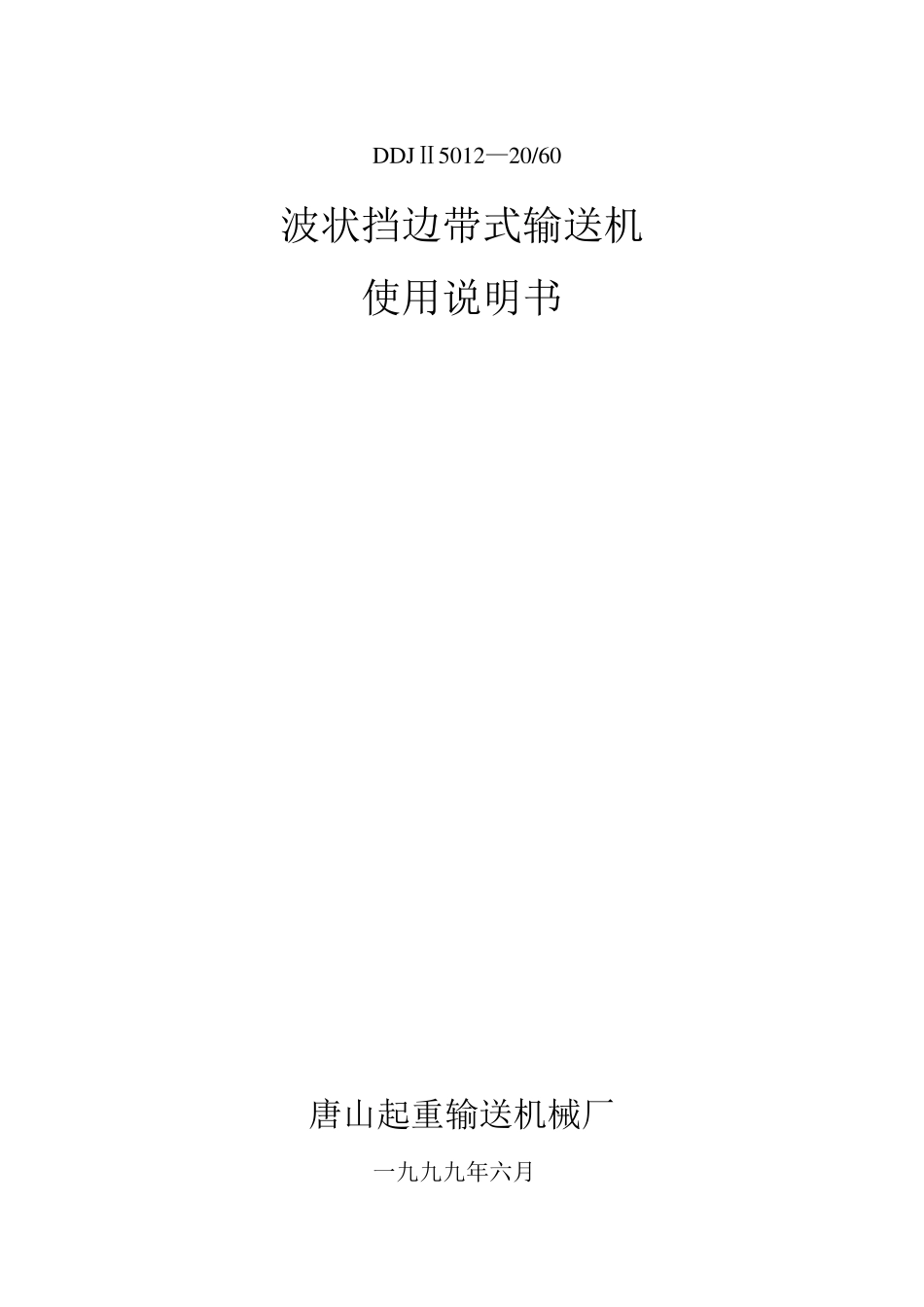

波状挡边带式输送机使用说明书_第1页
1/9

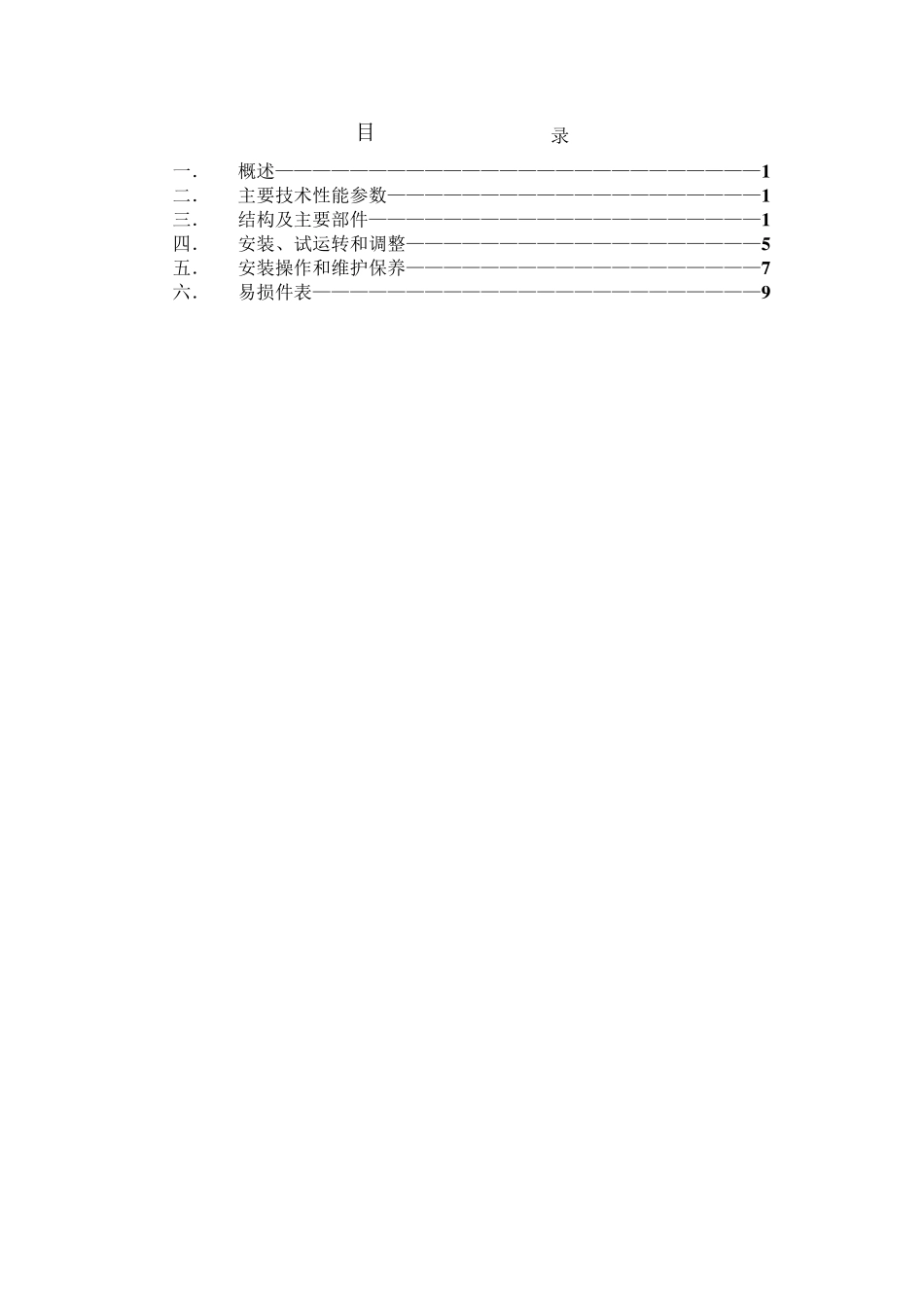

波状挡边带式输送机使用说明书_第2页
2/9

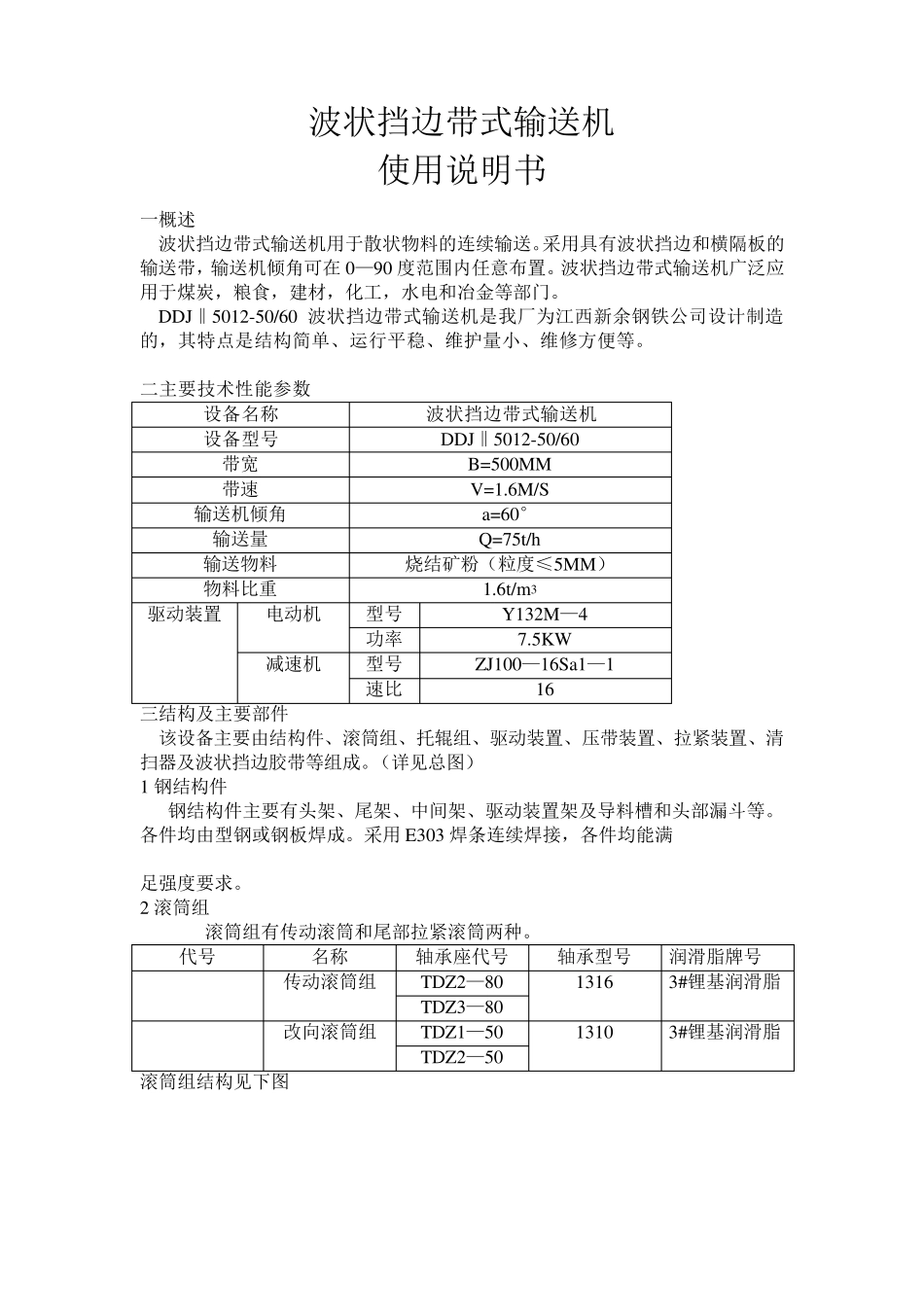

波状挡边带式输送机使用说明书_第3页
3/9
DDJⅡ5012—20/60 波状挡边带式输送机 使用说明书 唐山起重输送机械厂 一九九九年六月 目 录 一. 概述——————————————————————————1 二. 主要技术性能参数————————————————————1 三. 结构及主要部件—————————————————————1 四. 安装、试运转和调整———————————————————5 五. 安装操作和维护保养———————————————————7 六. 易损件表————————————————————————9 波状挡边带式输送机 使用说明书 一概述 波状挡边带式输送机用于散状物料的连续输送。采用具有波状挡边和横隔板的输送带,输送机倾角可在0—90 度范围内任意布置。波状挡边带式输送机广泛应用于煤炭,粮食,建材,化工,水电和冶金等部门。 DDJ‖5012-50/60 波状挡边带式输送机是我厂为江西新余钢铁公司设计制造的,其特点是结构简单、运行平稳、维护量小、维修方便等。 二主要技术性能参数 设备名称 波状挡边带式输送机 设备型号 DDJ‖5012-50/60 带宽 B=500MM 带速 V=1.6M/S 输送机倾角 a=60° 输送量 Q=75t/h 输送物料 烧结矿粉(粒度≤5MM) 物料比重 1.6t/m3 驱动装置 电动机 型号 Y132M—4 功率 7.5KW 减速机 型号 ZJ100—16Sa1—1 速比 16 三结构及主要部件 该设备主要由结构件、滚筒组、托辊组、驱动装置、压带装置、拉紧装置、清扫器及波状挡边胶带等组成。(详见总图) 1 钢结构件 钢结构件主要有头架、尾架、中间架、驱动装置架及导料槽和头部漏斗等。各件均由型钢或钢板焊成。采用E303 焊条连续焊接,各件均能满 足强度要求。 2 滚筒组 滚筒组有传动滚筒和尾部拉紧滚筒两种。 代号 名称 轴承座代号 轴承型号 润滑脂牌号 传动滚筒组 TDZ2—80 1316 3#锂基润滑脂 TDZ3—80 改向滚筒组 TDZ1—50 1310 3#锂基润滑脂 TDZ2—50 滚筒组结构见下图 3 托辊组 托辊组有上平托辊组,回程托辊组,凹弧段托辊组、缓冲托辊组和挡辊组,共五种。 代号 名称 轴承型号 润滑脂牌号 DJA5008.2.3 上平托辊辊子 204 3#锂基脂 DJA5012.2.1 侧托辊 305 3#锂基脂 DT1C2.1 凹弧段托辊 204 3#锂基脂 FJA50.9.1 缓冲托辊 204 3#锂基脂 DJA5008.2.1 挡辊组用侧托辊 204 3#锂基脂 托辊棍子结构见下图 4 驱动装置 驱动装置由电动机、皮带轮、三角皮带...
