注塑模具使用、维护和保养工艺规范

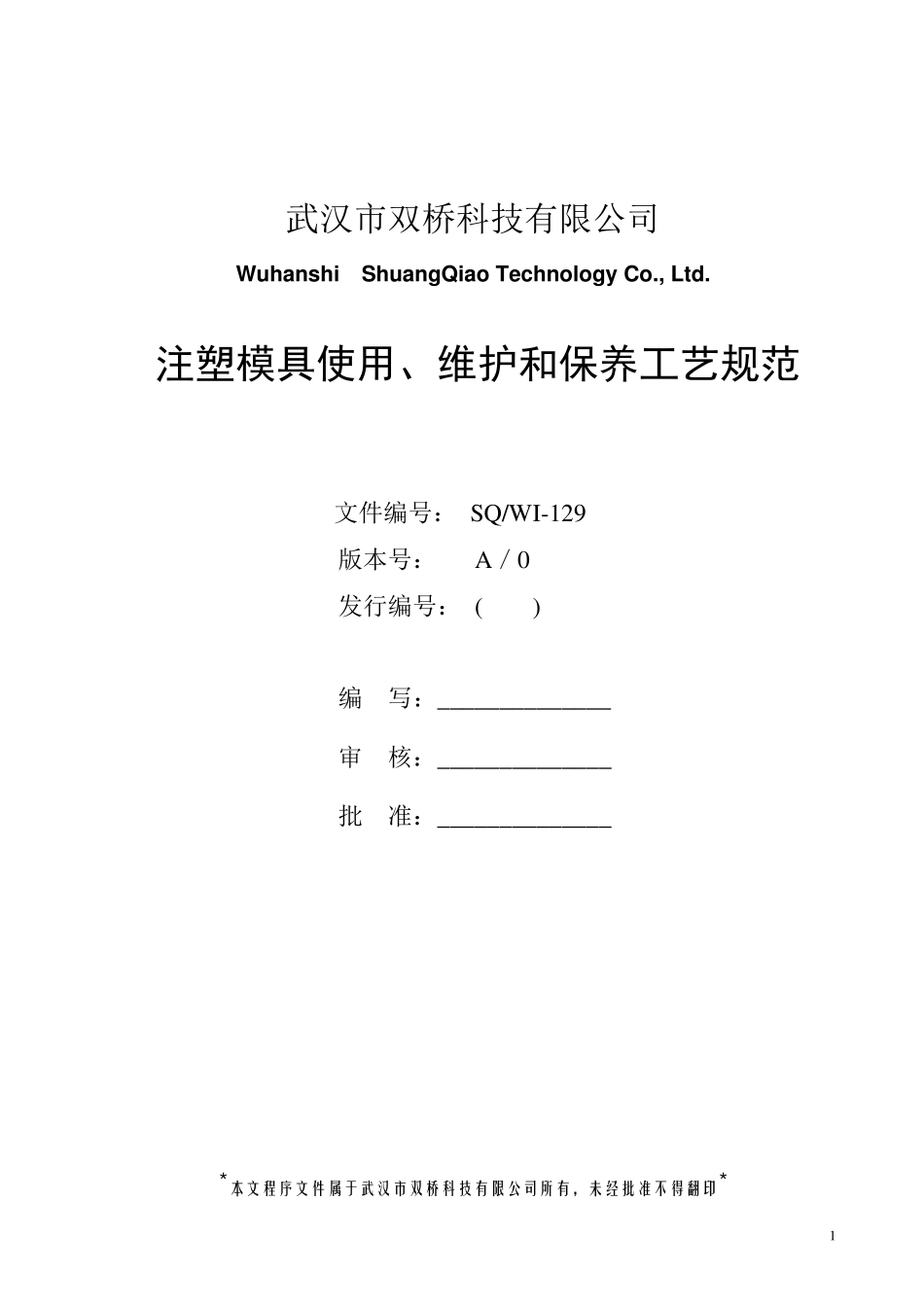

1 武汉市双桥科技有限公司 Wuhanshi ShuangQiao Technology Co., Ltd. 注塑模具使用、维护和保养工艺规范 文件编号： SQ/WI-129 版本号： A／0 发行编号： ( ) 编 写：______________ 审 核：______________ 批 准：______________ *本文程序文件属于武汉市双桥科技有限公司所有，未经批准不得翻印* 2 1 范围 本标准规定了注塑模具的日常使用、维护、保养的内容和方法。 本标准适用于双桥科技注塑车间，外协供应商可参考执行。 2 规范性引用文件 无。 3 术语和定义 无。 4 注塑模具维护保养的要求 4.1 模具结构 1 动模座板 2 推板 3 推杆固定板 4 支承板 5 回顶杆 6 动模板 7 凸模 8 定模板 9 凹模 10 定模座板 11 定位圈 12 浇口套 13 导柱 14 导套 15 拉料杆 4.2 模具的维修 4.2.1 检查行吊。行吊正常，点动按钮灵敏，才能使用。 4.2.2 维修前，工具要准备齐全。 4.2.3 维修中 4.2.3.1 模具维修拆解时，放置在橡胶垫上，防止模芯内部零部件脱落，损坏。 4.2.3.2 拆解模具的大型板块.模板.模角时，用木垫起平行放置，防止意外砸伤。 4.2.3.3 解动模板（固定板，前模板）时，非工作人员不得接近。工作人员与模板保持适当距离。 4.2.3.4 与前模板要保持相对平行，便于拆解。若两板不平行，可用铜(锤)适当敲击，以达到平行，便于拆解。 3 4.2.3.5 拆解零部件要小心，防止零部件撞伤。 4.2.3.6 拆解零部件要分类.有保护措施的摆放，以便装配。拆解的各零部件要有标记，特别是滑块.顶针要有明显有序的标记。 4.2.3.7 标注模具已出现异常情况的零件及位置，根据模具零件损坏或磨损的程度进行必要的修复或更换，如导柱、导套、斜顶、顶针等。 4.2.3.8 清洗模架, 检查模板是否变形以及顶针板是否存在凹陷或起毛，必要时进行磨平或更换；检查浇口套与喷射嘴接触面是否存在磨损或碰伤，必要时重新修整；检查运水是否正常，冷却水孔是否沾附水垢、锈蚀，必要时钻修冷却水孔；测试模具是否漏水 (油) ，必要时更换密封圈；检查弹簧是否失效变形，必要时更换弹簧。 4.2.3.9 检查模腔镜面抛光部分的伤痕、腐蚀，必要时进行抛光处理；检查模具的插穿面是否有伤痕、磨损、烧损，必要时进行堆焊修复或重作配件更换；检测模具分型面、浇口及排气槽是否磨损、变形；检测推管孔是否磨损、卡伤，必要时进行修整。 4.2.3.10 模具拆除后各零部件必须打防锈剂。 4.2.3...
