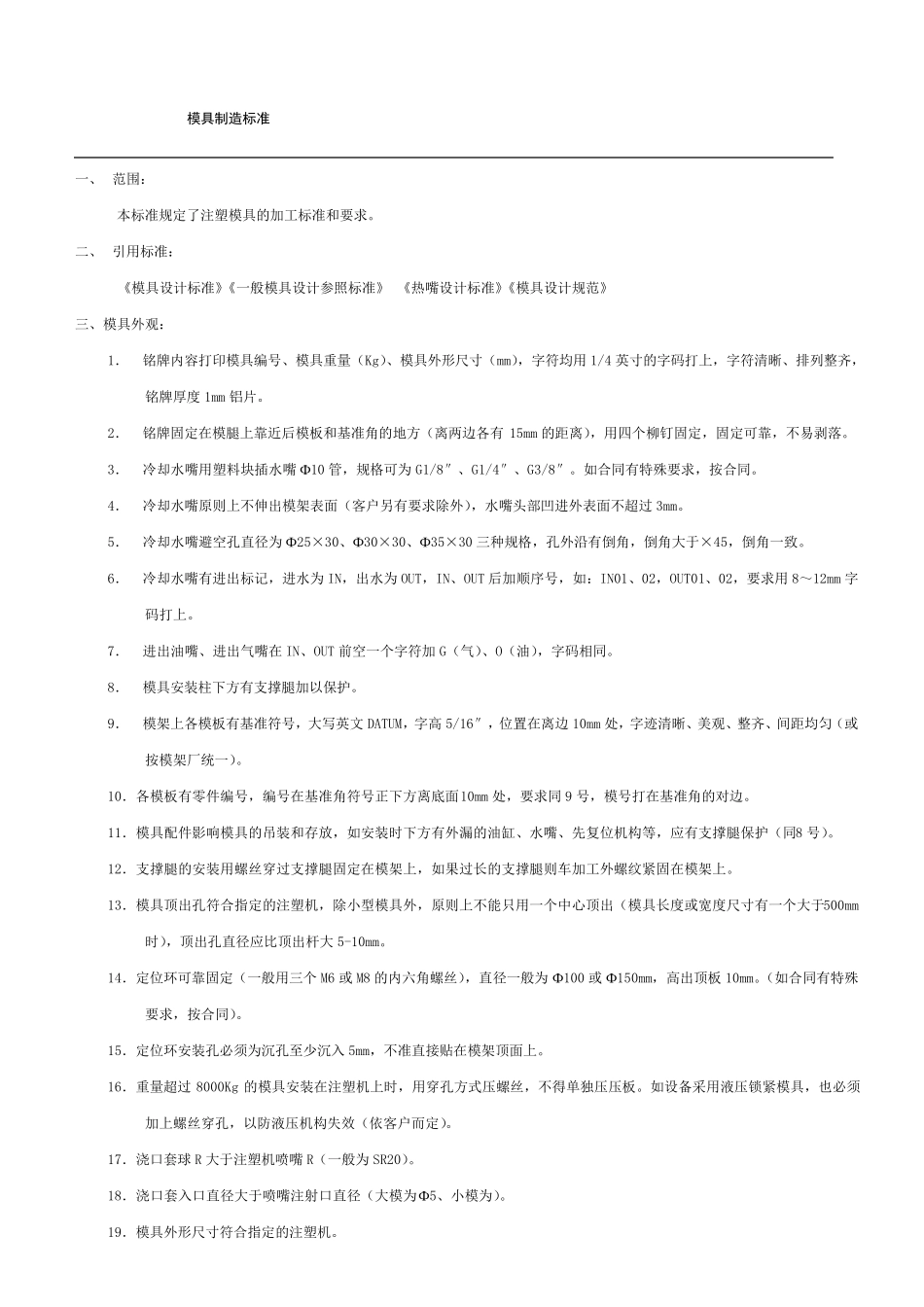

模具制造标准 一 、 范 围 ： 本 标 准 规 定 了 注 塑 模 具 的 加 工 标 准 和 要 求
二 、 引 用 标 准 ： 《 模 具 设 计 标 准 》《 一 般 模 具 设 计 参 照 标 准 》 《 热 嘴 设 计 标 准 》《 模 具 设 计 规 范 》 三 、 模 具 外 观 ： 1． 铭 牌 内 容 打 印 模 具 编 号 、 模 具 重 量 （ Kg）、 模 具 外 形 尺 寸 （ mm）， 字 符 均 用 1/4 英 寸 的 字 码 打 上 ， 字 符 清 晰 、 排 列 整 齐 ，铭 牌 厚 度 1mm 铝 片
2． 铭 牌 固 定 在 模 腿 上 靠 近 后 模 板 和 基 准 角 的 地 方 （ 离 两 边 各 有15mm 的 距 离 ）， 用 四 个 柳 钉 固 定 ， 固 定 可 靠 ， 不 易 剥 落
3． 冷 却 水 嘴 用 塑 料 块 插 水 嘴 Ф10 管 ， 规 格 可 为 G1/8″ 、 G1/4″ 、 G3/8″
如 合 同 有 特 殊 要 求 ， 按 合 同
4． 冷 却 水 嘴 原 则 上 不 伸 出 模 架 表 面 （ 客 户 另 有 要 求 除 外 ）， 水 嘴 头 部 凹 进 外 表 面 不 超 过3mm
5． 冷 却 水 嘴 避空孔直径为 Ф25×30、 Ф30×30、 Ф35×30 三 种规 格 ， 孔外 沿有 倒角 ， 倒角 大于×45， 倒角 一 致
6． 冷 却 水 嘴 有 进 出 标 记， 进 水 为 IN， 出 水 为 OUT， IN、 OUT 后 加 顺序号 ， 如 ： IN01、 02， OUT01、 02， 要 求 用 8～12mm 字码 打 上
7． 进 出 油嘴 、 进 出 气嘴 在 IN、 OUT 前空一 个 字 符 加 G（ 气）、 O（ 油）， 字 码 相同
