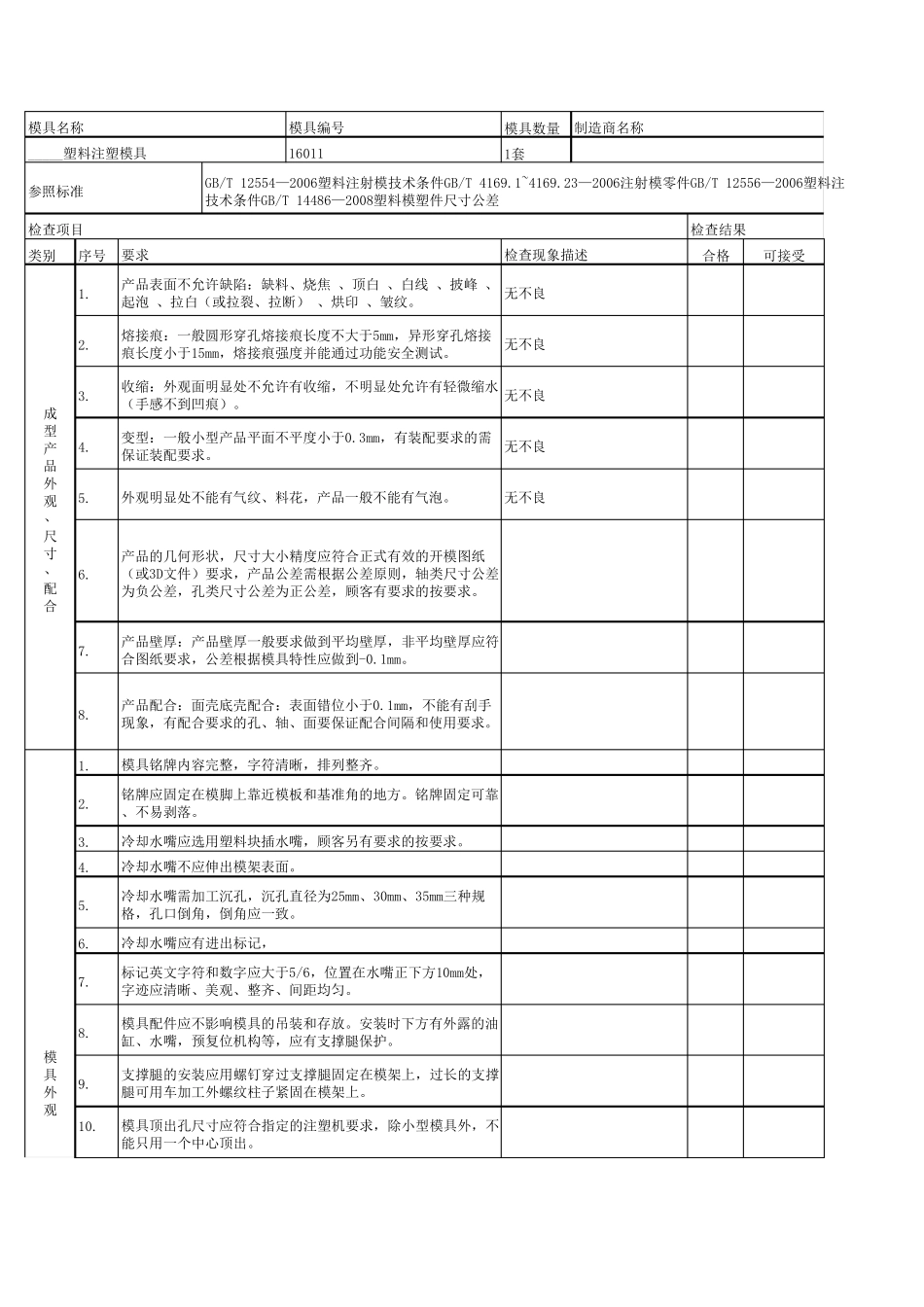

模 具 数 量1套类 别序 号合 格可 接 受1. 2. 3. 4. 5. 6. 7. 8. 1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 支 撑 腿 的 安 装 应 用 螺 钉 穿 过 支 撑 腿 固 定 在 模 架 上 ， 过 长 的 支 撑腿 可 用 车 加 工 外 螺 纹 柱 子 紧 固 在 模 架 上 。模 具 顶 出 孔 尺 寸 应 符 合 指 定 的 注 塑 机 要 求 ， 除 小 型 模 具 外 ， 不能 只 用 一 个 中 心 顶 出 。冷 却 水 嘴 应 有 进 出 标 记 ，标 记 英 文 字 符 和 数 字 应 大 于 5/6， 位 置 在 水 嘴 正 下 方 10mm处 ，字 迹 应 清 晰 、 美 观 、 整 齐 、 间 距 均 匀 。模 具 配 件 应 不 影 响 模 具 的 吊 装 和 存 放 。 安 装 时 下 方 有 外 露 的 油缸 、 水 嘴 ， 预 复 位 机 构 等 ， 应 有 支 撑 腿 保 护 。模具外观模 具 铭 牌 内 容 完 整 ， 字 符 清 晰 ， 排 列 整 齐 。铭 牌 应 固 定 在 模 脚 上 靠 近 模 板 和 基 准 角 的 地 方 。 铭 牌 固 定 可 靠、 不 易剥落。冷 却 水 嘴 应 选用 塑 料块插水 嘴 ， 顾客另有 要 求 的 按要 求 。冷 却 水 嘴 不 应 伸出 模 架 表面。冷 却 水 嘴 需加 工 沉孔 ， 沉孔 直径为25mm、 30mm、 35mm三种规格 ， 孔 口倒角 ， 倒角 应 一 致。无不 良产品的 几何形状 ， 尺 寸 大 小 精 度 应 符 合 正 式 有 效 的 开 模 图 纸（ 或 3D文 件 ） 要 求 ， 产品公 差 需根 据 公 差 原 则 ， 轴 类 尺 寸 公 差为负 公 差 ， 孔 类 尺 寸 公 差 为正 公 差 ， 顾客有 要 求 的 按要 求 。产品壁 厚 ： 产品壁 厚 一 般 要 求 做 到 平 均 壁 厚 ， 非 平 均 壁 厚 应 符合 图 纸 要 求 ， 公 差 根 据 模 具 特 性 应 做 到 -0.1mm。产品配 合 ： 面壳 底 壳 配 合 ： 表面错 位 小 于 0.1mm， 不 能 有 刮 手现 象 ， 有 配 合 要 求 的 孔 、 轴 、 面要 保 证 配 合 间 隔 和 使 用 要 求 。成型产品外观、尺寸、配合产品表面不 允 许 缺 陷 ： 缺 料、 ...
