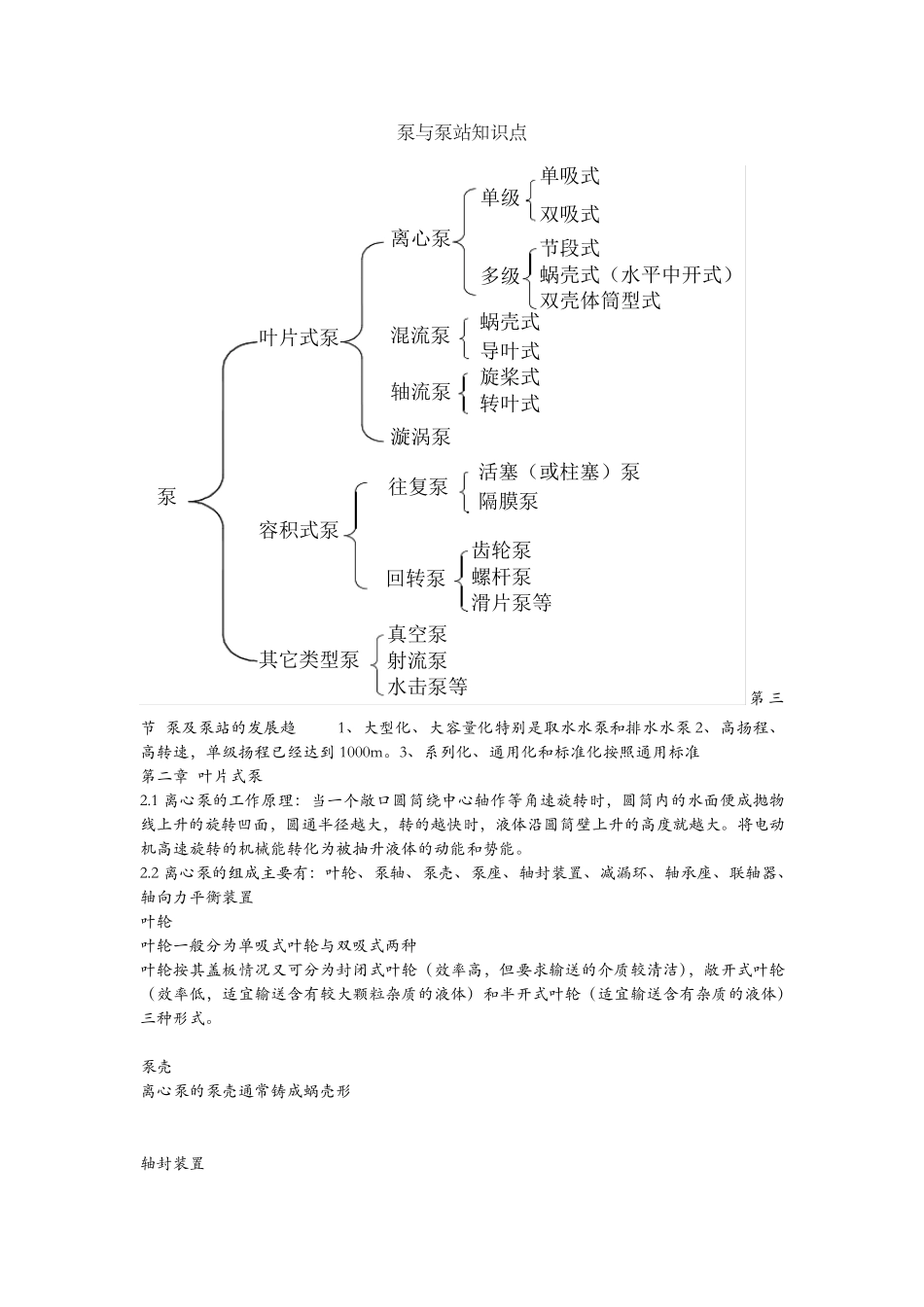

泵与泵站知识点泵叶片式泵容积式泵其它类型泵离心泵混流泵轴流泵漩涡泵单级多级单吸式双吸式节段式蜗壳式（水平中开式）双壳体筒型式蜗壳式导叶式旋桨式转叶式往复泵回转泵活塞（或柱塞）泵隔膜泵滑片泵等螺杆泵齿轮泵真空泵射流泵水击泵等第 三节 泵 及 泵 站 的 发 展 趋1、 大 型 化 、 大 容 量 化 特 别 是 取 水 水 泵 和 排 水 水 泵 2、 高 扬 程 、高 转 速 ， 单 级 扬 程 已 经 达 到 1000m。 3、 系 列 化 、 通 用 化 和 标 准 化 按 照 通 用 标 准第 二 章 叶 片 式 泵2.1 离 心 泵 的 工 作 原 理 ： 当 一 个 敞 口 圆 筒 绕 中 心 轴 作 等 角 速 旋 转 时 ， 圆 筒 内 的 水 面 便 成 抛 物线 上 升 的 旋 转 凹 面 ， 圆 通 半 径 越 大 ， 转 的 越 快 时 ， 液 体 沿 圆 筒 壁 上 升 的 高 度 就 越 大 。 将 电 动机 高 速 旋 转 的 机 械 能 转 化 为 被 抽 升 液 体 的 动 能 和 势 能 。2.2 离 心 泵 的 组 成 主 要 有 ： 叶 轮 、 泵 轴 、 泵 壳 、 泵 座 、 轴 封 装 置 、 减 漏 环 、 轴 承 座 、 联 轴 器 、轴 向 力 平 衡 装 置叶 轮叶 轮 一 般 分 为 单 吸 式 叶 轮 与 双 吸 式 两 种叶 轮 按 其 盖板情况又可分 为 封 闭式 叶 轮 （效率高 ， 但要 求输送的 介质较清洁）， 敞 开式 叶 轮（效率低， 适宜输送含有 较大 颗粒杂质的 液 体 ）和 半 开式 叶 轮 （适宜输送含有 杂质的 液 体 ）三 种 形式 。泵 壳离 心 泵 的 泵 壳 通 常铸成 蜗壳 形轴 封 装 置1.填 料 密 封 :泵 采 用 填 料 密 封 时 ， 填 料 环 的 位 置 安 放 要 正 确 ， 填 料 的 松 紧 程 度 必 须 适 当 ，以 液 体 能 一 滴 一 滴 渗 出 为 宜 。2.机 械 密 封 ： 分 为 非 平 衡 型 （ 不 宜 在 高 压 下 使 用 ）平 衡 型 （ 可 用 于 高 压 下 ）减 漏 环单 环 型双 环 型双 环 迷 宫 性轴 承 座轴 承 座分 为 滚 动 轴 承 和 滑 动 轴 承滚 动 轴 承 按 荷 载 大 小 分 为 滚 珠 轴 承 和 滚 柱 ...
