泵与风机选型

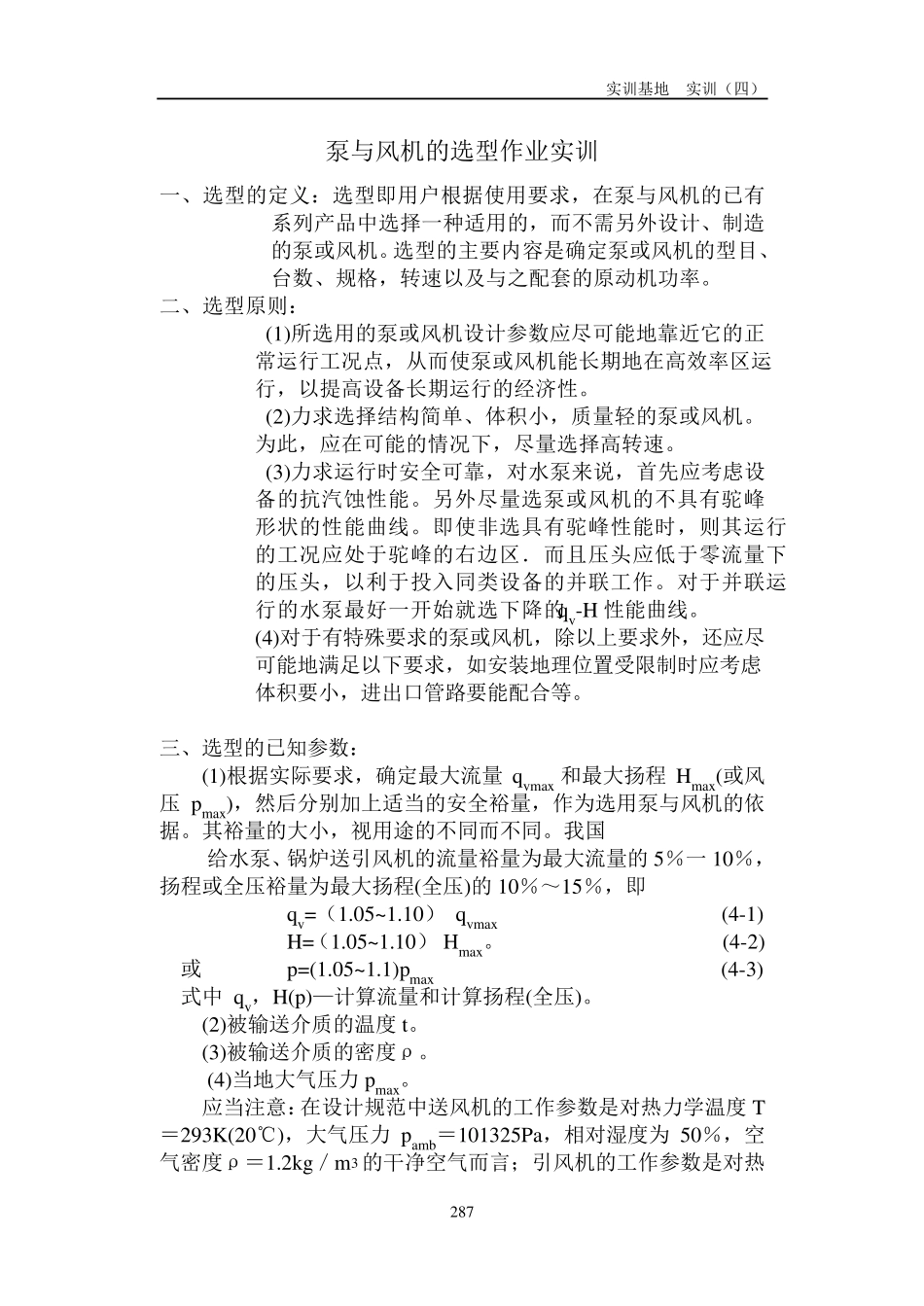

实训基地 实训（四） 287 泵与风机的选型作业实训 一、选型的定义：选型即用户根据使用要求，在泵与风机的已有系列产品中选择一种适用的，而不需另外设计、制造的泵或风机。选型的主要内容是确定泵或风机的型目、台数、规格，转速以及与之配套的原动机功率。 二、选型原则： (1)所选用的泵或风机设计参数应尽可能地靠近它的正常运行工况点，从而使泵或风机能长期地在高效率区运行，以提高设备长期运行的经济性。 (2)力求选择结构简单、体积小，质量轻的泵或风机。为此，应在可能的情况下，尽量选择高转速。 (3)力求运行时安全可靠，对水泵来说，首先应考虑设备的抗汽蚀性能。另外尽量选泵或风机的不具有驼峰 形状的性能曲线。即使非选具有驼峰性能时，则其运行的工况应处于驼峰的右边区．而且压头应低于零流量下的压头，以利于投入同类设备的并联工作。对于并联运行的水泵最好一开始就选下降的qv-H 性能曲线。 (4)对于有特殊要求的泵或风机，除以上要求外，还应尽可能地满足以下要求，如安装地理位置受限制时应考虑体积要小，进出口管路要能配合等。 三、选型的已知参数： (1)根据实际要求，确定最大流量 qvmax 和最大扬程Hmax(或风压pmax)，然后分别加上适当的安全裕量，作为选用泵与风机的依据。其裕量的大小，视用途的不同而不同。我国 给水泵、锅炉送引风机的流量裕量为最大流量的 5％一 10％，扬程或全压裕量为最大扬程(全压)的 10％～15％，即 qv=（1.05~1.10） qvmax (4-1) H=（1.05~1.10） Hmax。 (4-2) 或 p=(1.05~1.1)pmax (4-3) 式中 qv，H(p)—计算流量和计算扬程(全压)。 (2)被输送介质的温度t。 (3)被输送介质的密度ρ。 (4)当地大气压力 pmax。 应当注意：在设计规范中送风机的工作参数是对热力学温度T＝293K(20℃)，大气压力 pamb＝101325Pa，相对湿度为 50％，空气密度ρ＝1.2kg／m3 的干净空气而言；引风机的工作参数是对热实训基地 实训（四） 288 力学温度T＝473K(200℃)，大气压力pamb＝101325Pa，气体密度ρ＝0.745kg／m3，相对湿度为 50％而言；水泵的设计参数则是对热力学温度T＝293K(20℃)，液体的密度ρ＝1000kg／m3 而言。 若所输送的流体介质不符合上述状态时，为了按照设计规范来选择泵或风机，必须对流量、风压、功率按下列公式进行换算： 送风机计算公式： qv 20=qv (4—4) 293273103.101320tpppamb (4—5) ambpPP320103.101 (4—6) 引风机计算...
