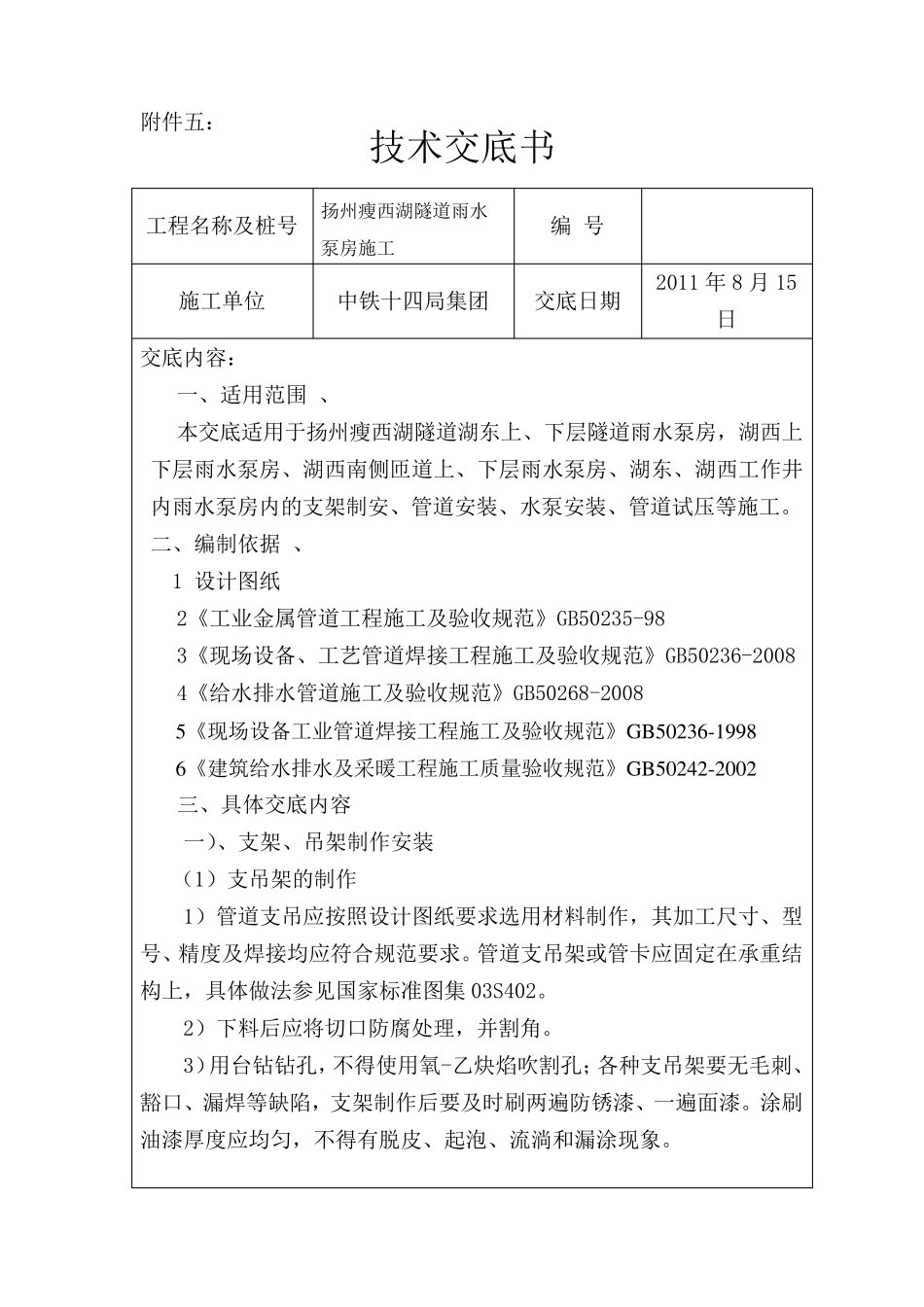

附件五： 技术交底书 工程名称及桩号 扬州瘦西湖隧道雨水泵房施工 编 号 施工单位 中铁十四局集团 交底日期 2011 年8 月15 日 交底内容： 一、适用范围 、 本交底适用于扬州瘦西湖隧道湖东上、下层隧道雨水泵房，湖西上下层雨水泵房、湖西南侧匝道上、下层雨水泵房、湖东、湖西工作井内雨水泵房内的支架制安、管道安装、水泵安装、管道试压等施工。 二、编制依据 、 1 设计图纸 2《工业金属管道工程施工及验收规范》GB50235-98 3《现场设备、工艺管道焊接工程施工及验收规范》GB50236-2008 4《给水排水管道施工及验收规范》GB50268-2008 5《现场设备工业管道焊接工程施工及验收规范》GB50236-1998 6《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002 三、具体交底内容 一）、支架、吊架制作安装 （1）支吊架的制作 1）管道支吊应按照设计图纸要求选用材料制作，其加工尺寸、型号、精度及焊接均应符合规范要求。管道支吊架或管卡应固定在承重结构上，具体做法参见国家标准图集03S402。 2）下料后应将切口防腐处理，并割角。 3）用台钻钻孔，不得使用氧 -乙 炔 焰 吹 割孔； 各 种 支吊架要无 毛 刺 、豁 口、漏 焊等缺 陷 ，支架制作后要及时 刷 两 遍 防锈 漆 、一遍 面 漆 。涂 刷油 漆 厚 度应均匀 ，不得有 脱 皮 、起 泡 、流 淌 和 漏 涂 现象 。 （ 2） 支 架 、 吊 架 安 装 ： 1） 按 设 计 图 纸 和 规 范 要 求 ， 测 定 好 吊 架 位 置 和 标 高 ， 找 好 坡 度 ， 将 吊架 膨 胀 螺 栓 锚 入 承 重 结 构 中 。 2)用 小 线 在 角 钢 下 表 面 吊 孔 中 心 位 置 拉 直 绷 紧 ，把 中 间 角 钢 吊 架 依 次 载好 3)按 设 计 要 求 的 管 道 标 高 、 坡 度 结 合 吊 卡 间 距 、 管 径 大 小 、 安 装 吊 架 并调 平 ， 挂 好 成 品 保 护 标 志 牌 ， 待 安 装 管 道 时 使 用 。 二 ）、 管 道 安 装 1、 管 道 安 装 技 术 要 求 在 施 工 前 ， 应 核 准 该 管 始 终 点 位 置 ， 管 道 规 格 、 管 件 型 号 数 量 ，准 确 无 误 后 方 可 施 工 。 1）、 管 道 的 检 验 管 道 及 卷 板 管 材 必 须 具 有 制 造 厂 的 合 ...
