洁净厂电气房施工方案VIP专享

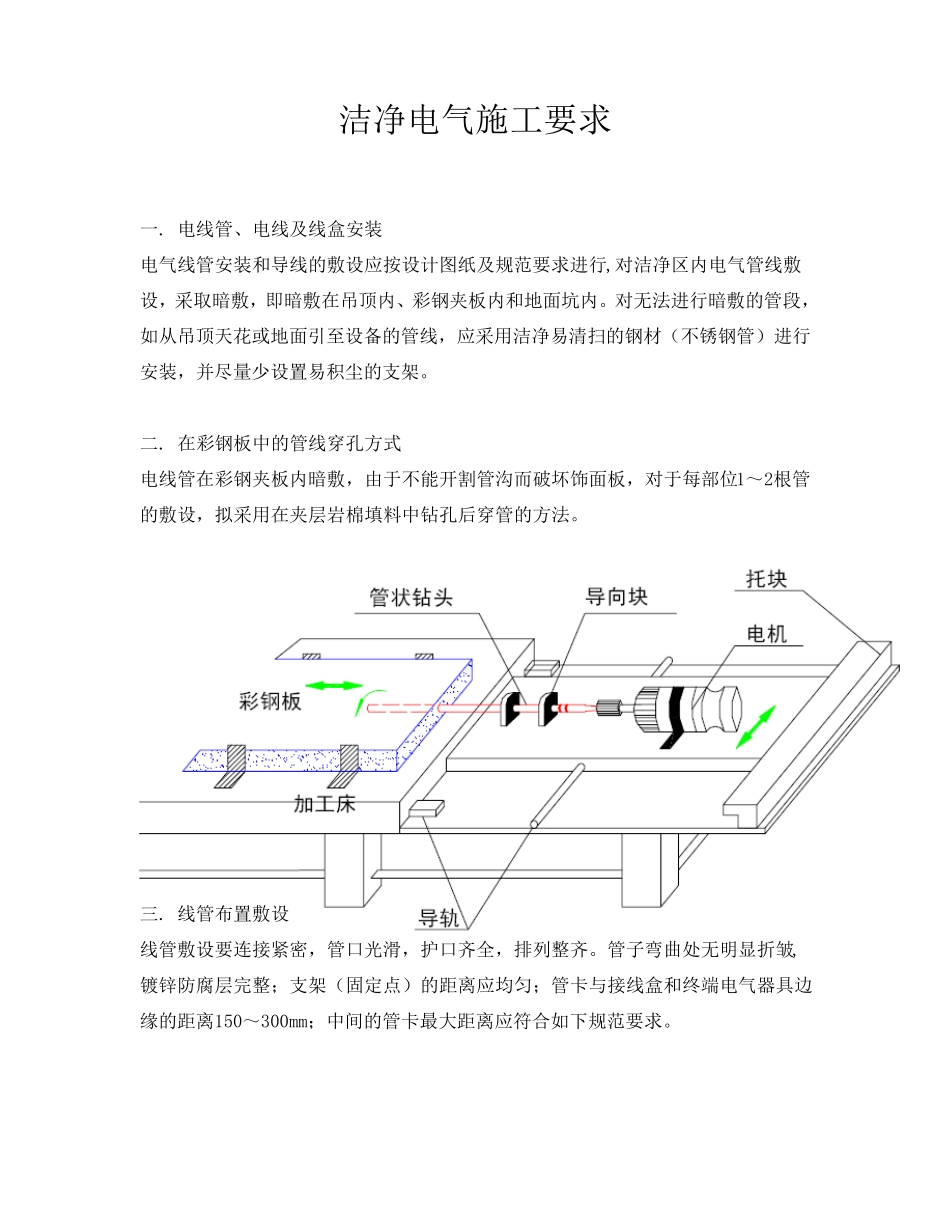

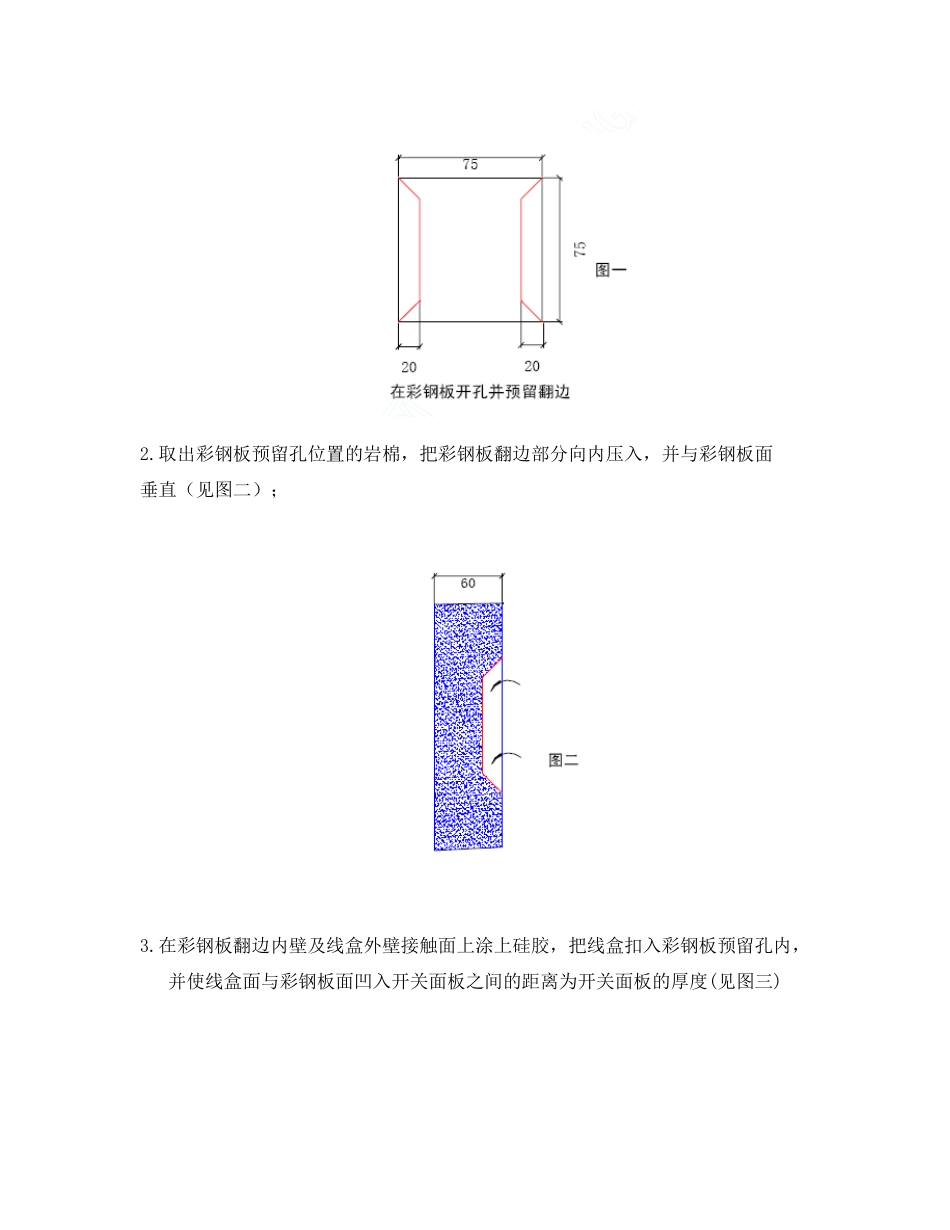

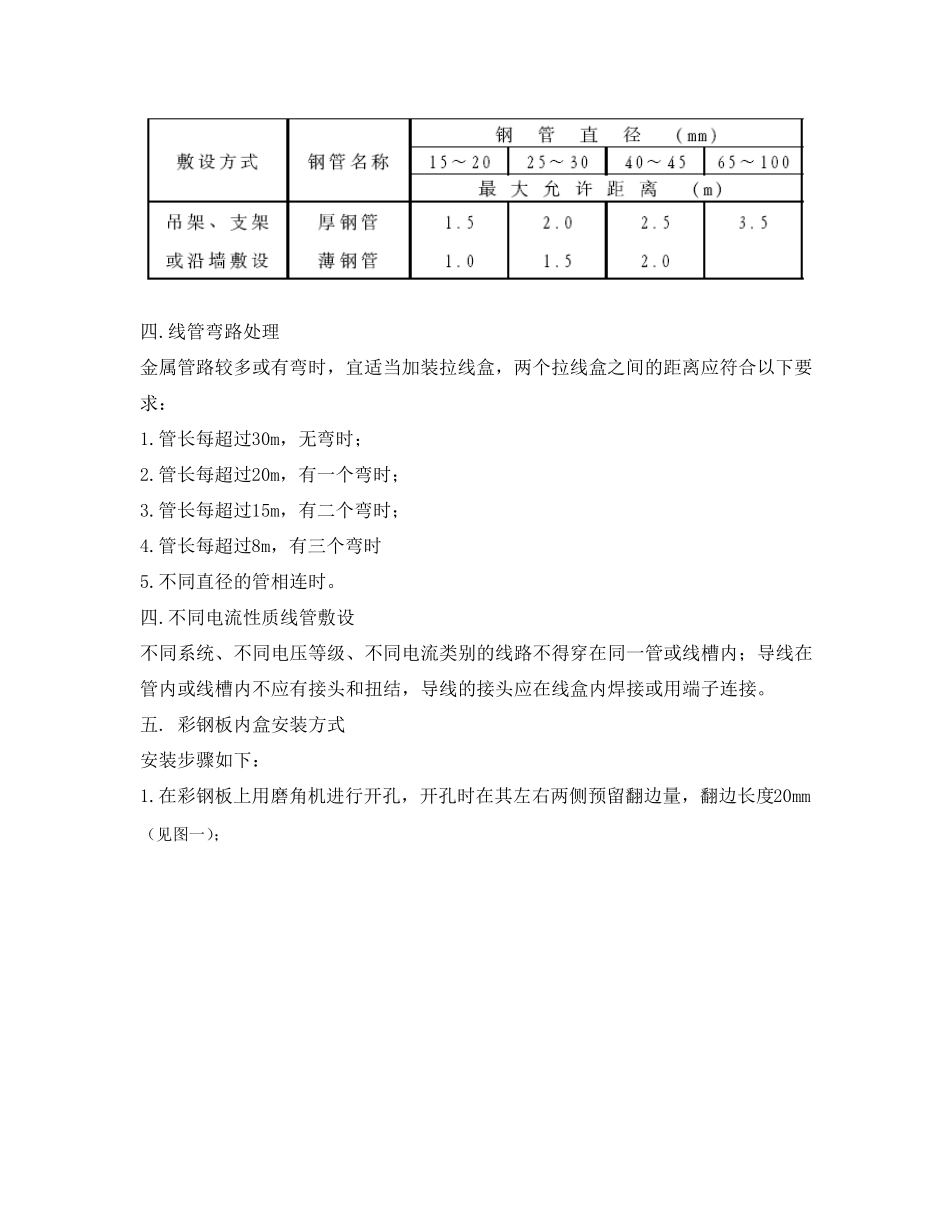

洁净电气施工要求 一. 电线管、电线及线盒安装 电气线管安装和导线的敷设应按设计图纸及规范要求进行,对洁净区内电气管线敷设，采取暗敷，即暗敷在吊顶内、彩钢夹板内和地面坑内。对无法进行暗敷的管段，如从吊顶天花或地面引至设备的管线，应采用洁净易清扫的钢材（不锈钢管）进行安装，并尽量少设置易积尘的支架。 二. 在彩钢板中的管线穿孔方式 电线管在彩钢夹板内暗敷，由于不能开割管沟而破坏饰面板，对于每部位1～2根管的敷设，拟采用在夹层岩棉填料中钻孔后穿管的方法。 三. 线管布置敷设 线管敷设要连接紧密，管口光滑，护口齐全，排列整齐。管子弯曲处无明显折皱,镀锌防腐层完整；支架（固定点）的距离应均匀；管卡与接线盒和终端电气器具边缘的距离150～300mm；中间的管卡最大距离应符合如下规范要求。 四.线管弯路处理 金属管路较多或有弯时，宜适当加装拉线盒，两个拉线盒之间的距离应符合以下要求： 1.管长每超过30m，无弯时； 2.管长每超过20m，有一个弯时； 3.管长每超过15m，有二个弯时； 4.管长每超过8m，有三个弯时 5.不同直径的管相连时。 四.不同电流性质线管敷设 不同系统、不同电压等级、不同电流类别的线路不得穿在同一管或线槽内；导线在管内或线槽内不应有接头和扭结，导线的接头应在线盒内焊接或用端子连接。 五. 彩钢板内盒安装方式 安装步骤如下： 1.在彩钢板上用磨角机进行开孔，开孔时在其左右两侧预留翻边量，翻边长度20mm （见图一）； 2.取出彩钢板预留孔位置的岩棉，把彩钢板翻边部分向内压入，并与彩钢板面 垂直（见图二）； 3.在彩钢板翻边内壁及线盒外壁接触面上涂上硅胶，把线盒扣入彩钢板预留孔内，并使线盒面与彩钢板面凹入开关面板之间的距离为开关面板的厚度(见图三) 说明：线盒选用超薄式，其厚度为30～40mm。 4. 线管与线盒连接 对线管与线盒连接部位的处理，采用如下步骤： 接上述方法，在彩钢板内预留也线盒安装孔后，在未安装线盒前，插入线管至线盒安装孔位置，套上外迫母，把线管与外迫母拉起至不影响线盒安装的位置；按上述方法安装线盒；把线管与外迫母插入线盒内，套上内迫母，完成安装(如下图) 5. 配电箱、开关与管线、过线盒安装 配电箱、开关与管线、过线盒安装见下图 六. 电缆桥架安装 吊顶式桥架安装，其安装通道必须经过事前的综合布置，包括走向、标高，及与其他专业管道的相对位置，安装位置须设在水管的上方和热力管道的下方，与之应有规范允...
