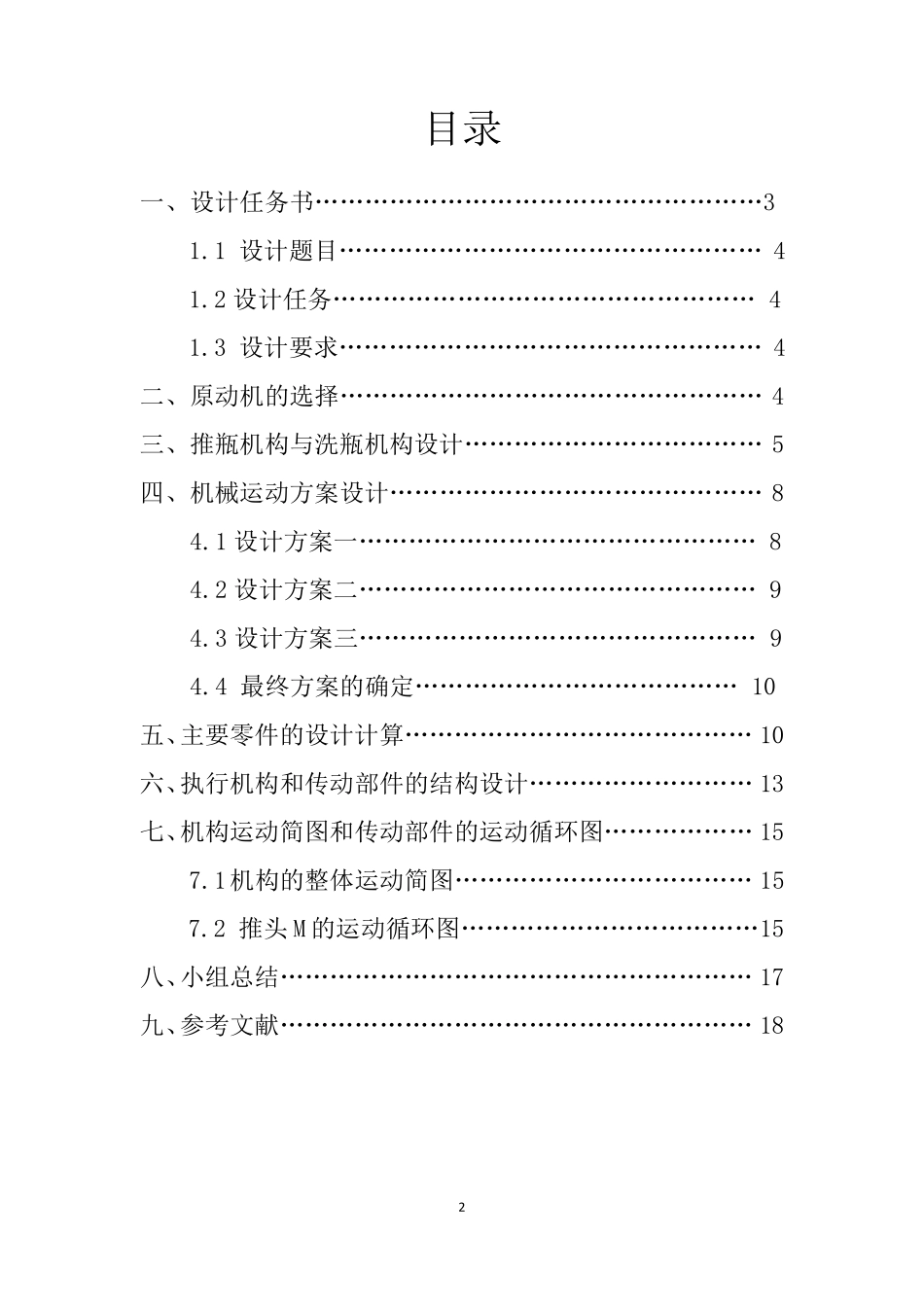

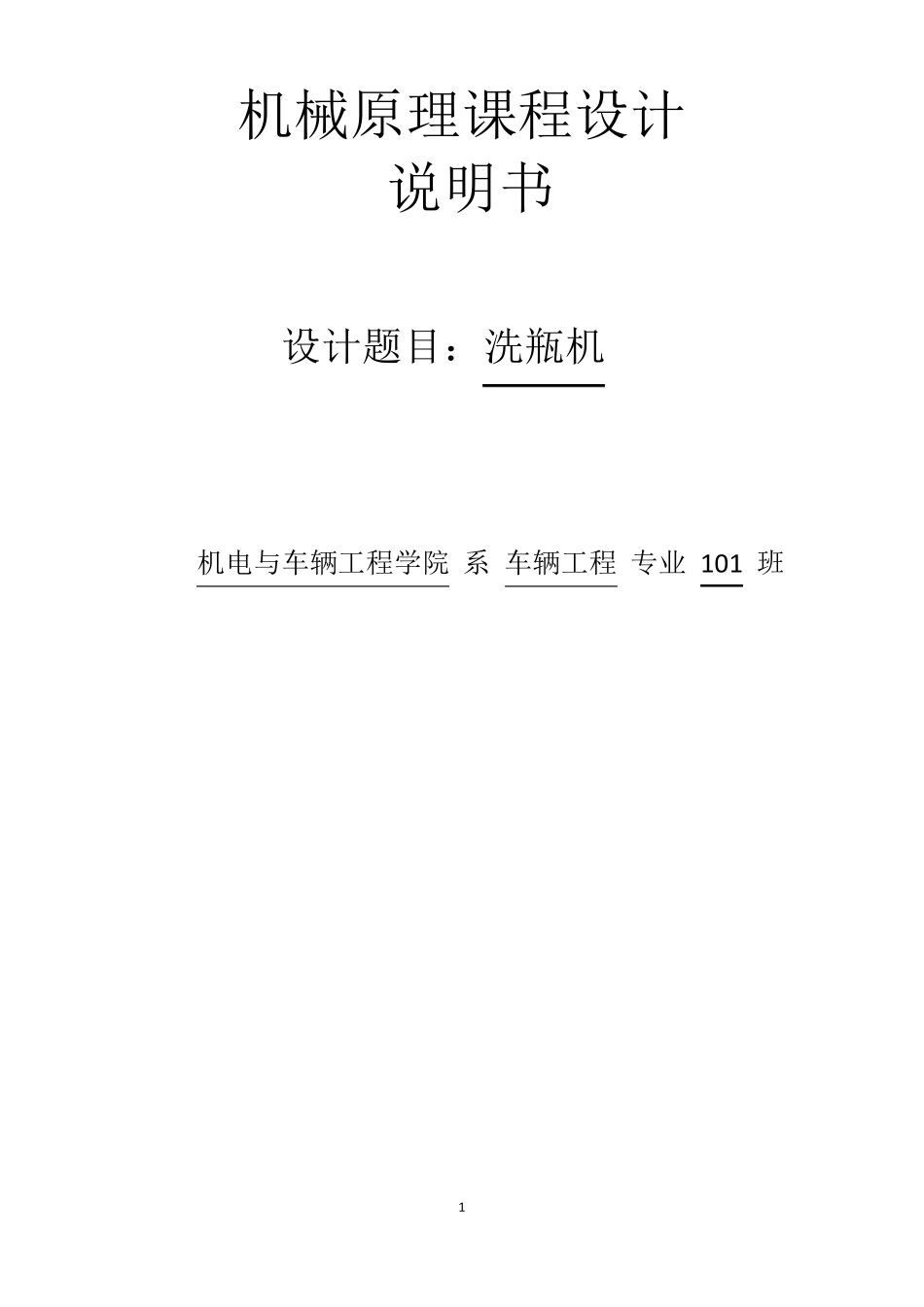

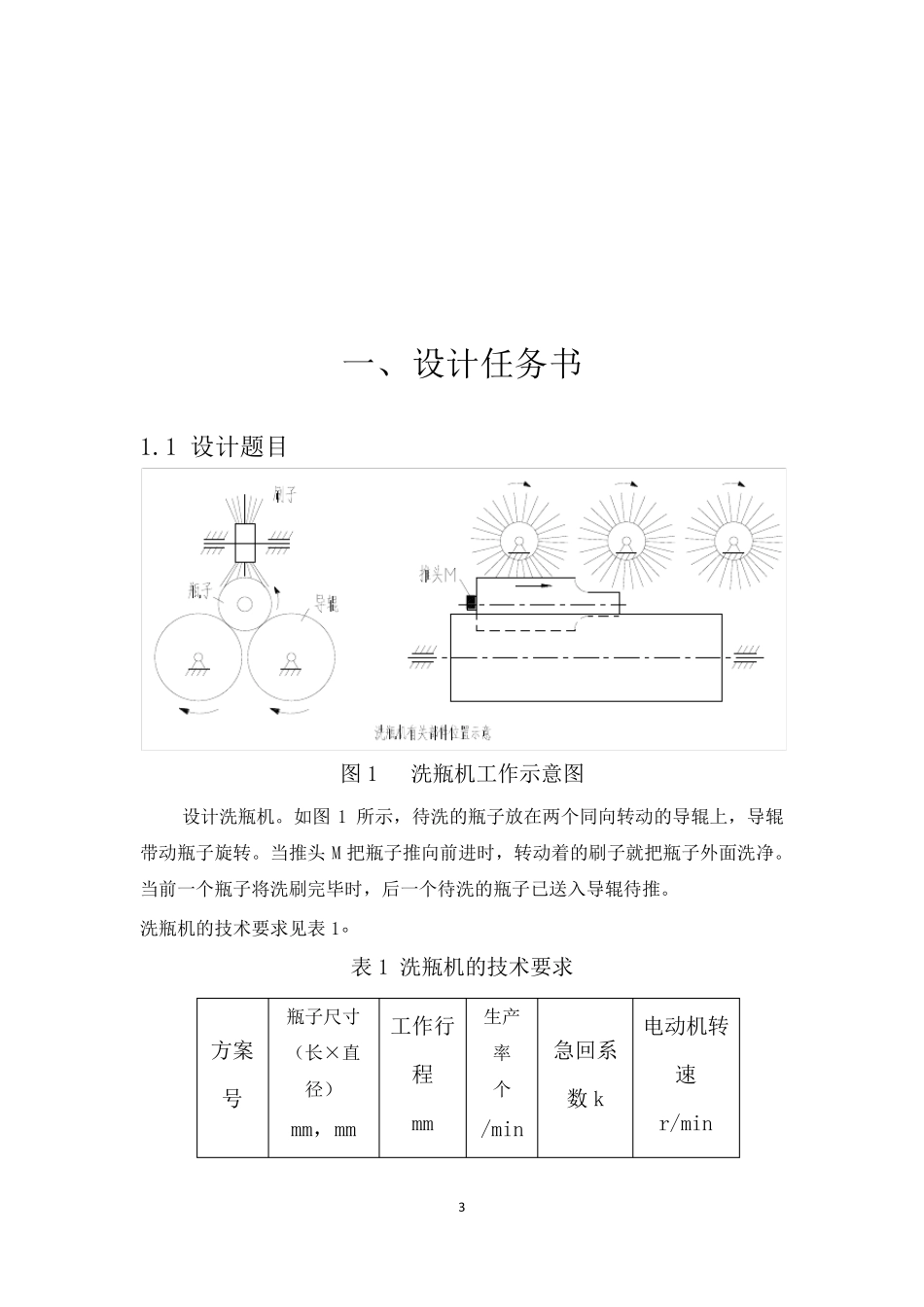

1 机械原理课程设计 说明书 设计题目：洗瓶机 机电与车辆工程学院 系 车辆工程 专业 101 班 2 目录 一、设计任务书………………………………………………3 1.1 设计题目…………………………………………… 4 1.2 设计任务…………………………………………… 4 1.3 设计要求…………………………………………… 4 二、原动机的选择…………………………………………… 4 三、推瓶机构与洗瓶机构设计……………………………… 5 四、机械运动方案设计……………………………………… 8 4.1 设计方案一………………………………………… 8 4.2 设计方案二………………………………………… 9 4.3 设计方案三………………………………………… 9 4.4 最终方案的确定………………………………… 10 五、主要零件的设计计算…………………………………… 10 六、执行机构和传动部件的结构设计……………………… 13 七、机构运动简图和传动部件的运动循环图……………… 15 7.1机构的整体运动简图……………………………… 15 7.2 推头 M 的运动循环图………………………………15 八、小组总结………………………………………………… 17 九、参考文献………………………………………………… 18 3 一、 设计任务书 1.1 设计题目 图1 洗瓶机工作示意图 设计洗瓶机。如图 1 所示，待洗的瓶子放在两个同向转动的导辊上，导辊带动瓶子旋转。当推头 M 把瓶子推向前进时，转动着的刷子就把瓶子外面洗净。当前一个瓶子将洗刷完毕时，后一个待洗的瓶子已送入导辊待推。 洗瓶机的技术要求见表 1。 表1 洗瓶机的技术要求 方案号 瓶子尺寸 （长×直径） mm，mm 工作行程 mm 生产率 个/min 急回系数 k 电动机转速 r/min 4 A φ100×200 600 3 3 1440 1.2 设计任务 （1）洗瓶机应包括齿轮、平面连杆机构等常用机构或组合机构 （2）画出机器的机构运动方案简图和运动循环图。 （3）设计组合机构实现运动要求，并对从动杆进行运动分析。也可以设计平面连杆机构以实现运动轨迹，并对平面连杆机构进行运动分析。绘出运动线图。 （4）其他机构的设计分析。 （5）编写设计计算说明书。 1.3 设计要求 1.3.1 工作原理 为了清洗瓶子，需将瓶子推入同向转动的导辊上，导辊带动瓶子旋转，推动瓶子沿导辊前进，转动的刷子就将瓶子洗净。它的主要动作是将瓶子沿着导辊推...
