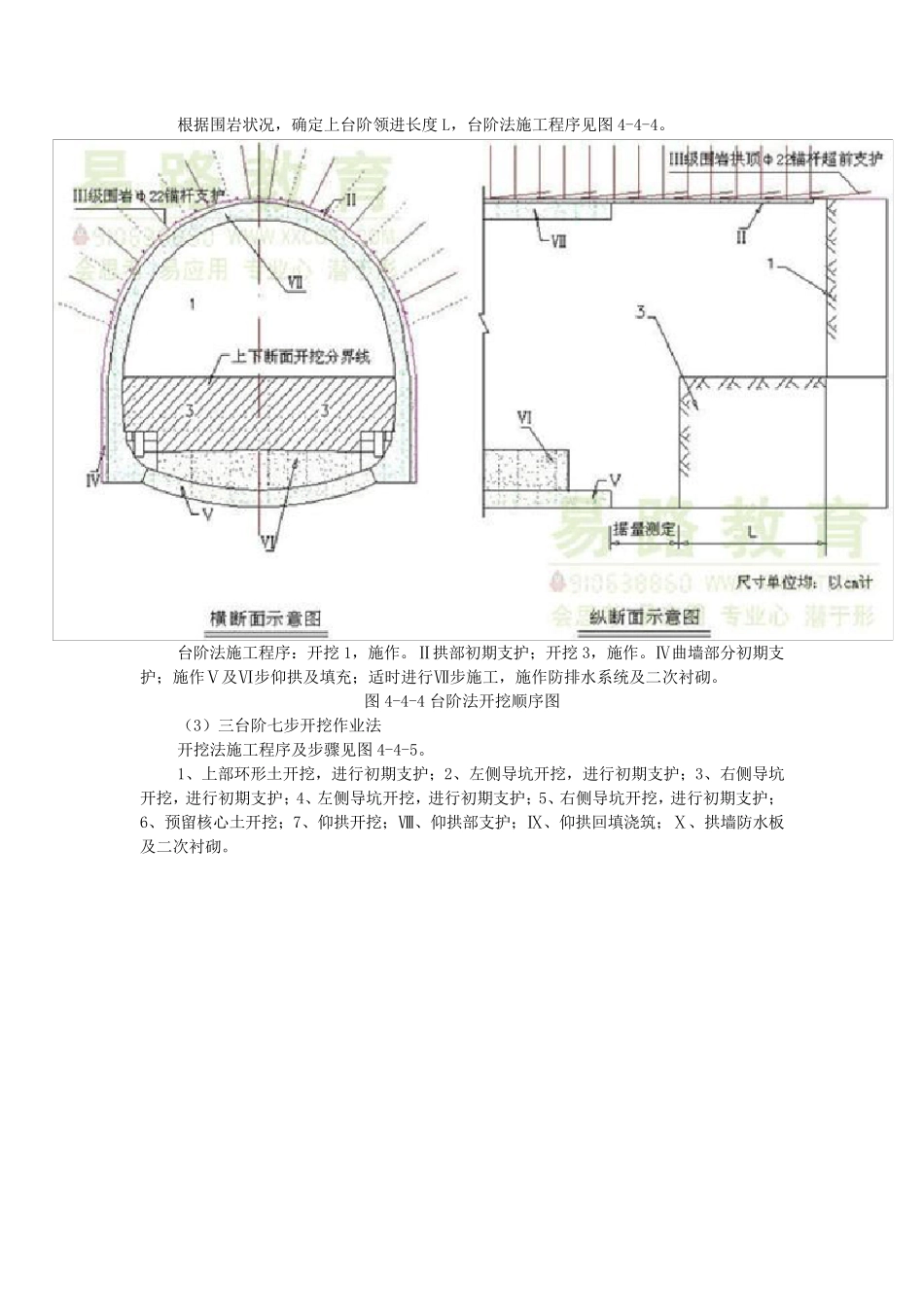

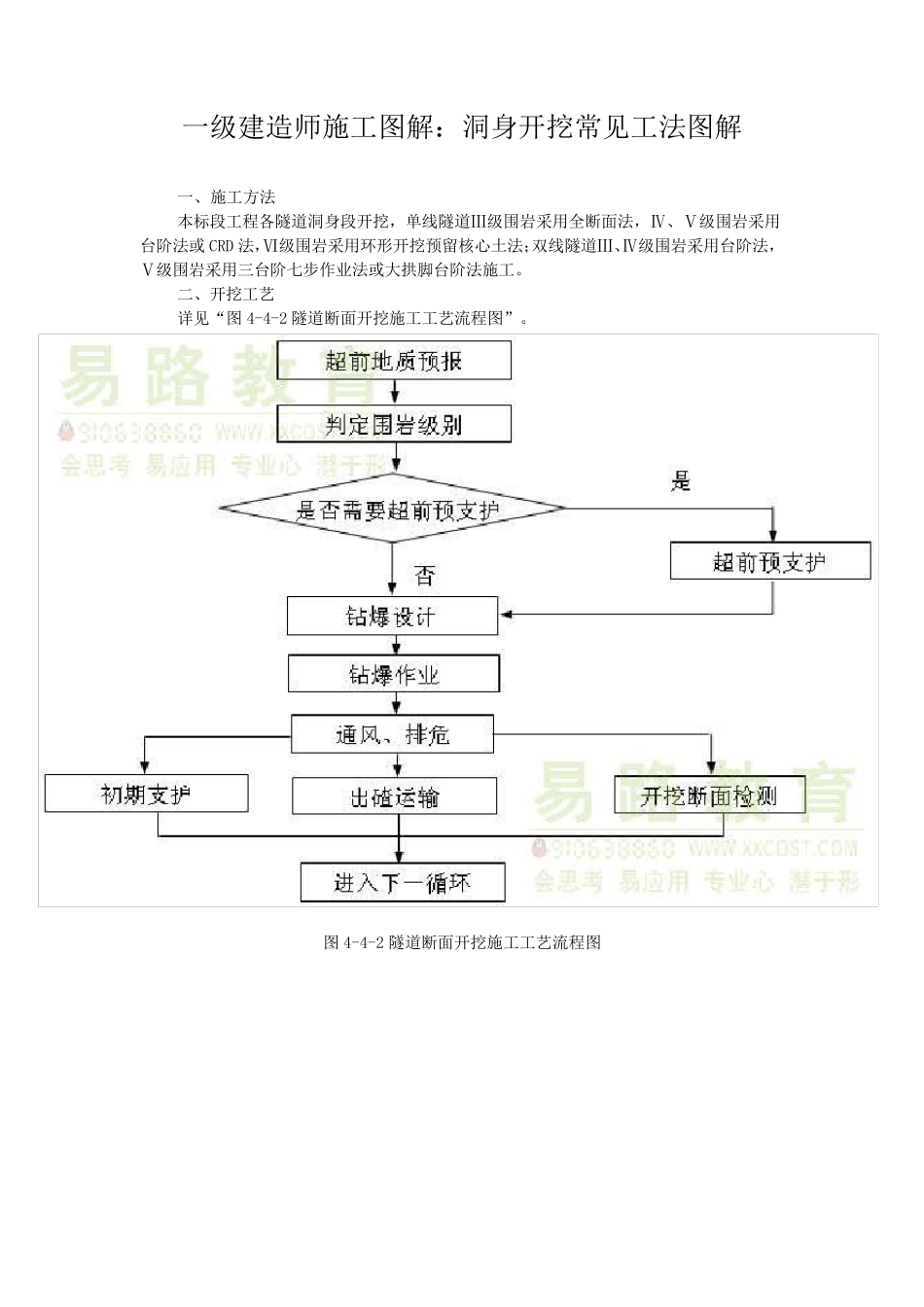

一级建造师施工图解：洞身开挖常见工法图解 一、施工方法 本标段工程各隧道洞身段开挖，单线隧道Ⅲ级围岩采用全断面法，Ⅳ、Ⅴ级围岩采用台阶法或CRD 法，Ⅵ级围岩采用环形开挖预留核心土法；双线隧道Ⅲ、Ⅳ级围岩采用台阶法，Ⅴ级围岩采用三台阶七步作业法或大拱脚台阶法施工。 二、开挖工艺 详见“图4-4-2 隧道断面开挖施工工艺流程图”。 图4-4-2 隧道断面开挖施工工艺流程图 三、开挖方法 （1）全断面开挖法 全断面法开挖施工程序见图 4-4-3。 图 4-4-3 全断面法开挖顺序图 （2）台阶开挖法 根据围岩状况，确定上台阶领进长度L，台阶法施工程序见图4-4-4。 台阶法施工程序：开挖1，施作。Ⅱ拱部初期支护；开挖3，施作。Ⅳ曲墙部分初期支护；施作Ⅴ及Ⅵ步仰拱及填充；适时进行Ⅶ步施工，施作防排水系统及二次衬砌。 图4-4-4 台阶法开挖顺序图 （3）三台阶七步开挖作业法 开挖法施工程序及步骤见图4-4-5。 1、上部环形土开挖，进行初期支护；2、左侧导坑开挖，进行初期支护；3、右侧导坑开挖，进行初期支护；4、左侧导坑开挖，进行初期支护；5、右侧导坑开挖，进行初期支护；6、预留核心土开挖；7、仰拱开挖；Ⅷ、仰拱部支护；Ⅸ、仰拱回填浇筑；Ⅹ、拱墙防水板及二次衬砌。 图4-4-5 三台阶七步开挖法施工程序及步骤图 （4）大拱脚台阶开挖法 大拱脚台阶开挖法施工程序及步骤见图4-4-6。 1、上部左侧开挖，回填大拱脚、进行初期支护；2、上部右侧开挖，回填大拱脚、进行初期支护；3、下部左侧开挖，进行初期支护；4、下部右侧开挖，进行初期支护；5、仰拱开挖；Ⅵ、仰拱部支护衬砌；Ⅶ、仰拱回填浇筑；Ⅷ、拱墙防水板及二次衬砌。 图4-4-6 大拱脚台阶开挖法施工程序及步骤图 （5）CRD 开挖法 CRD 开挖法施工程序及步骤见图4-4-7。 1、左侧拱部开挖，进行初期、临时支护；2、左侧拱墙开挖，进行初期、临时支护；3、右侧拱部开挖，进行初期支护；4、右侧拱墙开挖，进行初期支护；5、仰拱开挖、支护；Ⅵ、仰拱回填浇筑；Ⅶ、拱墙防水板及二次衬砌。 图4-4-7CRD 开挖法施工程序及步骤图 （6）双侧壁导坑法 双侧壁导坑法开挖支护程序见图4-4-6。 超前地质预报；Ⅰ、超前支护注浆；2、开挖两侧导坑；Ⅲ、施作两侧上导坑初期支护临时支护；4、开挖两侧下导坑；Ⅴ、施作两侧下导坑初期支护临时支护；6、开挖中间上部核心土；Ⅷ、施作中上部初期支护；8、开挖中心下台阶；Ⅸ、施工作中心底部的初期支护；Ⅹ、拆除...
