活动房2层计算书

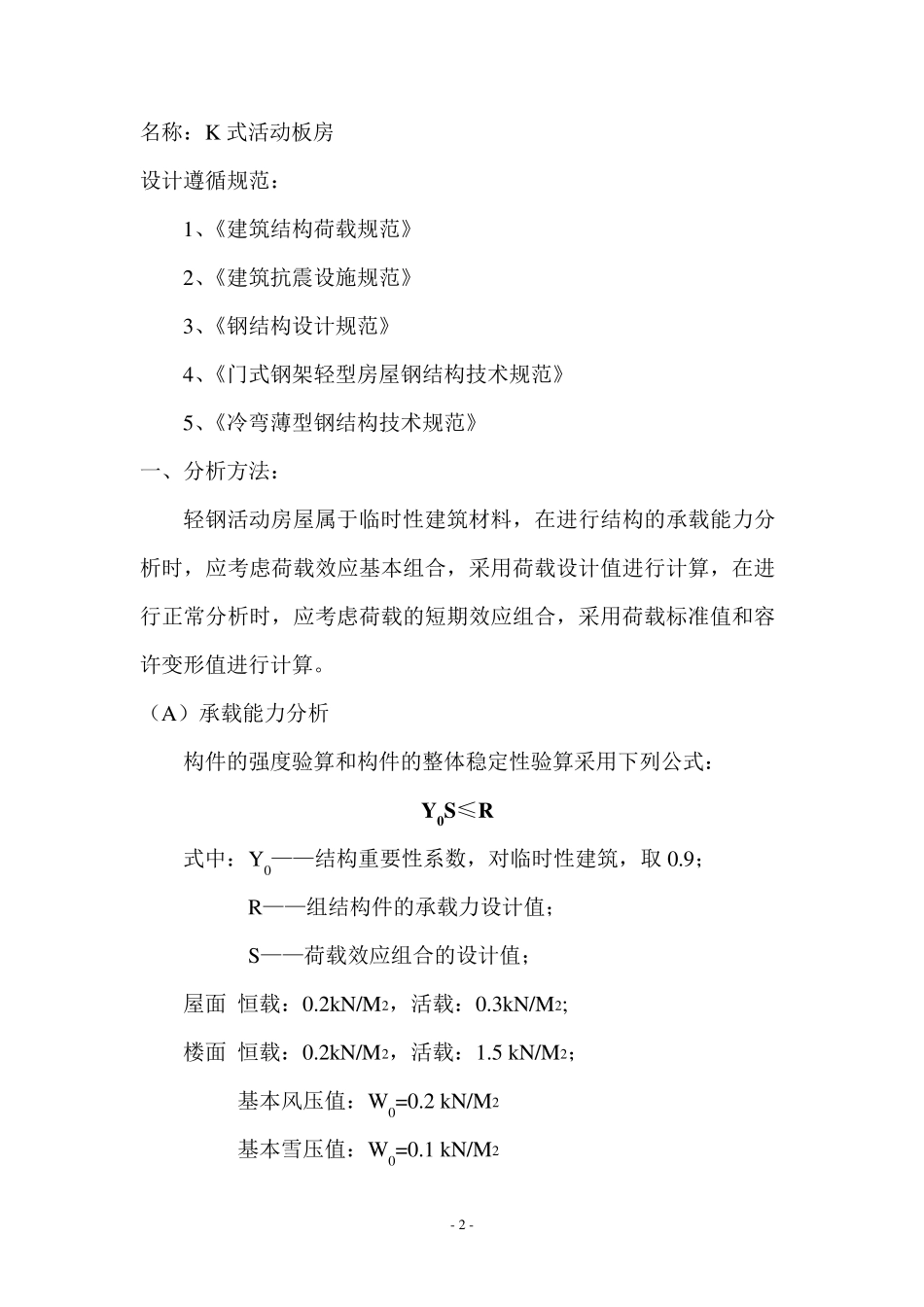

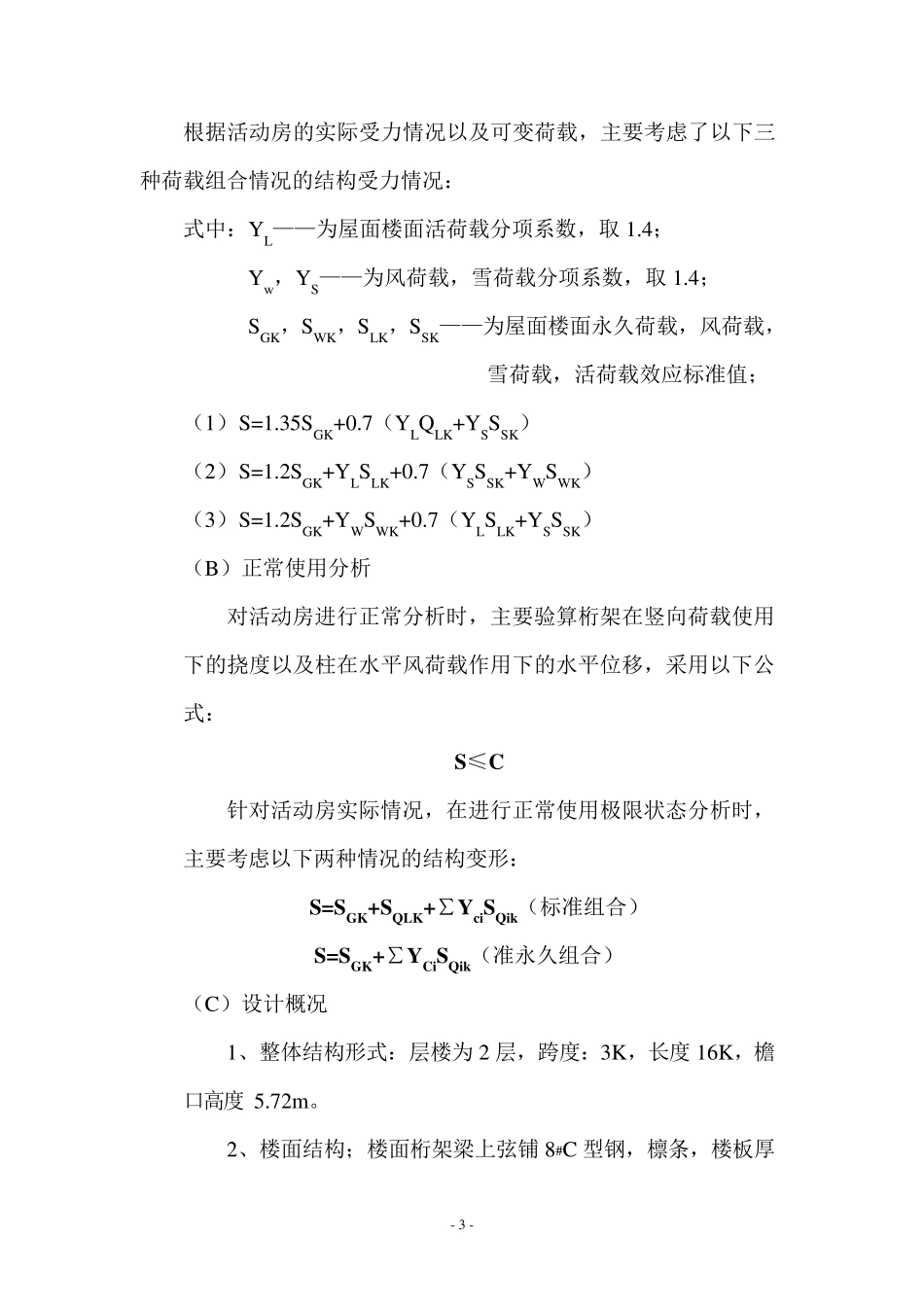

- 1 - K 式 活 动 房 二层楼结构 计 算 书 结 构 设 计 说 明 - 2 - 名称：K 式活动板房 设计遵循规范： 1、《建筑结构荷载规范》 2、《建筑抗震设施规范》 3、《钢结构设计规范》 4、《门式钢架轻型房屋钢结构技术规范》 5、《冷弯薄型钢结构技术规范》 一、分析方法： 轻钢活动房屋属于临时性建筑材料，在进行结构的承载能力分析时，应考虑荷载效应基本组合，采用荷载设计值进行计算，在进行正常分析时，应考虑荷载的短期效应组合，采用荷载标准值和容许变形值进行计算。 （A）承载能力分析 构件的强度验算和构件的整体稳定性验算采用下列公式： Y 0S≤R 式中：Y0——结构重要性系数，对临时性建筑，取 0.9； R——组结构件的承载力设计值； S——荷载效应组合的设计值； 屋面 恒载：0.2kN/M2，活载：0.3kN/M2; 楼面 恒载：0.2kN/M2，活载：1.5 kN/M2； 基本风压值：W0=0.2 kN/M2 基本雪压值：W0=0.1 kN/M2 - 3 - 根据活动房的实际受力情况以及可变荷载，主要考虑了以下三种荷载组合情况的结构受力情况： 式中：YL——为屋面楼面活荷载分项系数，取 1.4； Yw，YS——为风荷载，雪荷载分项系数，取 1.4； SGK，SWK，SLK，SSK——为屋面楼面永久荷载，风荷载，雪荷载，活荷载效应标准值； （1） S=1.35SGK+0.7（YLQLK+YSSSK） （2） S=1.2SGK+YLSLK+0.7（YSSSK+YWSWK） （3） S=1.2SGK+YWSWK+0.7（YLSLK+YSSSK） （B）正常使用分析 对活动房进行正常分析时，主要验算桁架在竖向荷载使用下的挠度以及柱在水平风荷载作用下的水平位移，采用以下公式： S≤C 针对活动房实际情况，在进行正常使用极限状态分析时，主要考虑以下两种情况的结构变形： S=SGK+SQLK+∑YciSQik （标准组合） S=SGK+∑YCiSQik （准永久组合） （C）设计概况 1、整体结构形式：层楼为 2 层，跨度：3K，长度 16K，檐口高度 5.72m。 2、楼面结构；楼面桁架梁上弦铺 8#C 型钢，檩条，楼板厚 - 4 - 15mm 夹板。 （D）结构设计计算： 1、截面选择及截面特征： C80×40×20×2.0 I=1/3 d=18.030 Wx1=60.05cm3 Wx2=43.03cm3 Wy1=60.05cm3 Wy2=60.05cm3 Ix=468.76cm4 Ix1=396.75cm4 Ix=5.93cm iy=2.16cm θ=23.150 θ=23.150-18.030=5.120 2、内力计算 q=1.2×(0.23+0.19+0.06) ×1.5+1.4×0.4×1.7=1.86Kn/m qx=q×Sin(θ-a)=1.816×0.87=1.57 Kn/m qy=q×Cos(θ-a)=1.816...
