活性炭、喷淋塔、集气罩设计参数与技术规格

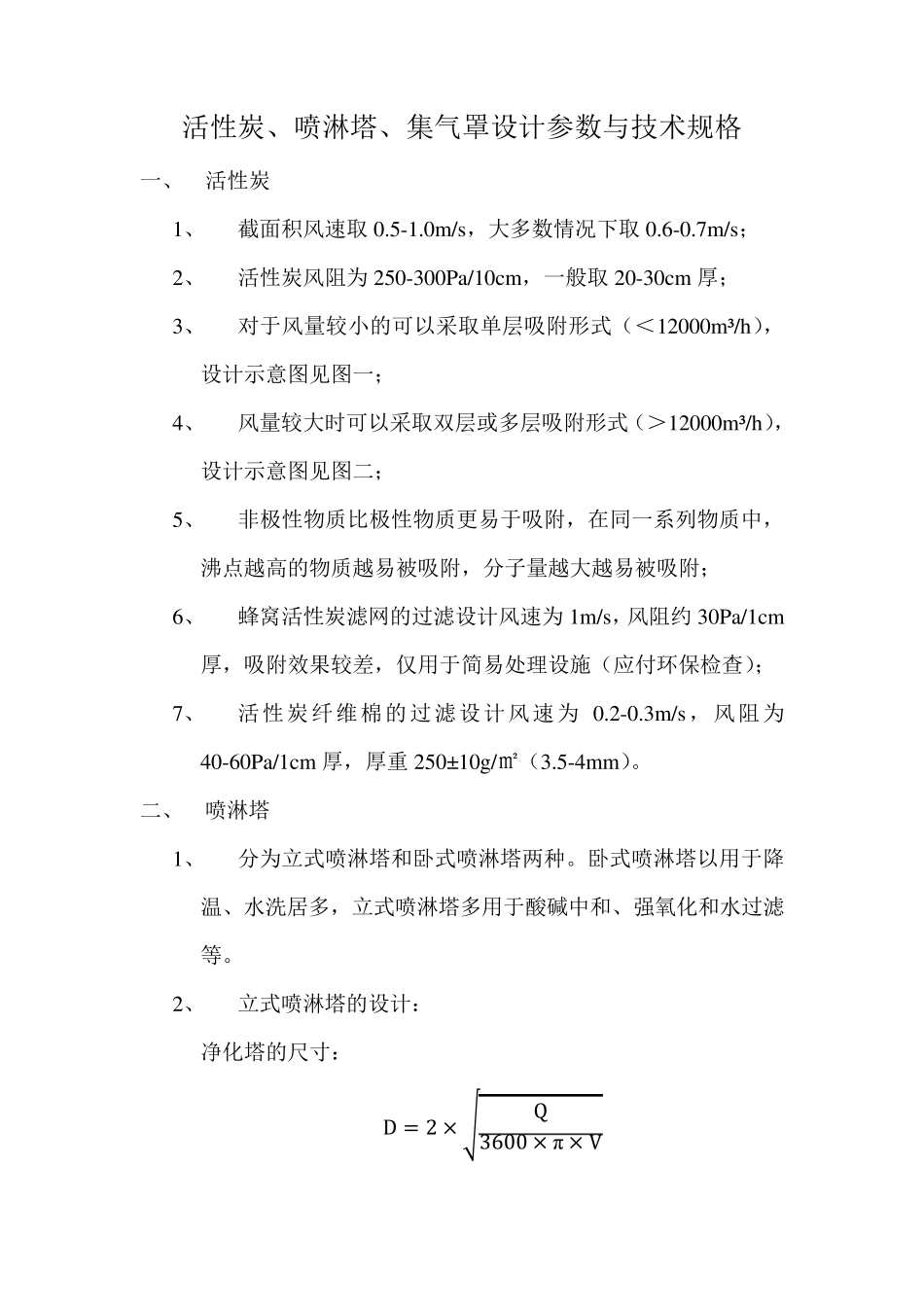

活性炭、喷淋塔、集气罩设计参数与技术规格_第1页
1/6

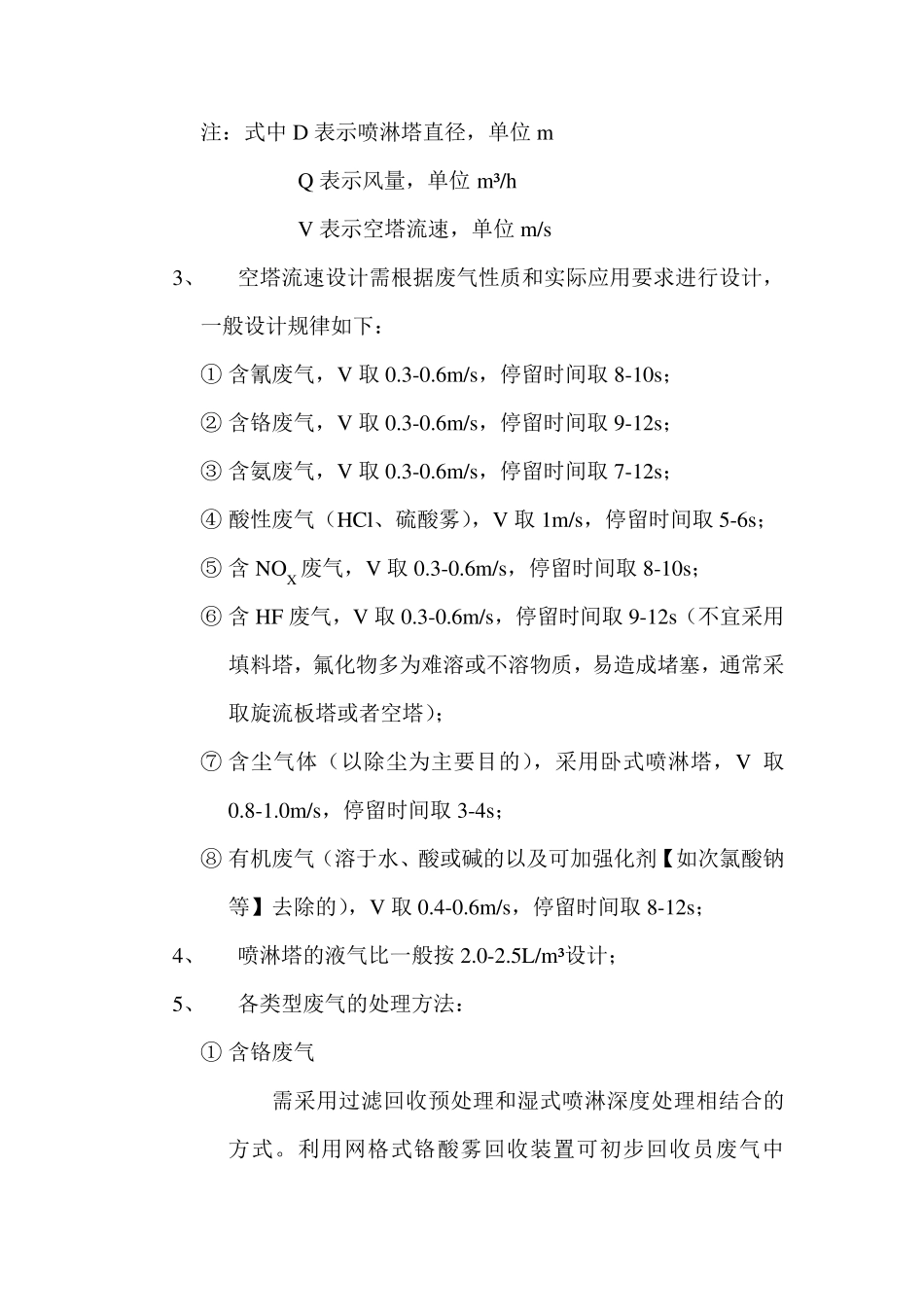

活性炭、喷淋塔、集气罩设计参数与技术规格_第2页
2/6

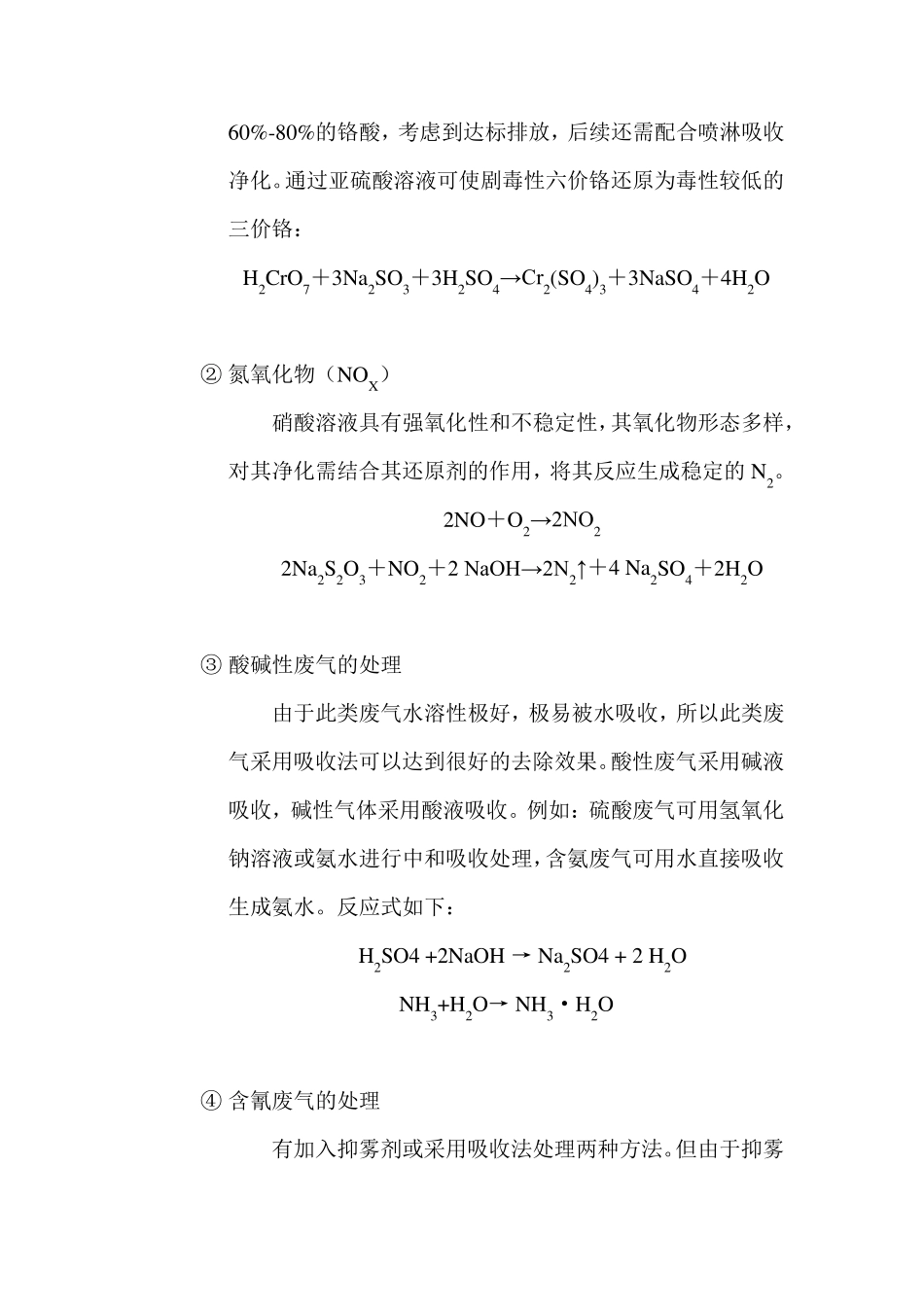

活性炭、喷淋塔、集气罩设计参数与技术规格_第3页
3/6
活性炭、喷淋塔、集气罩设计参数与技术规格 一、 活性炭 1、 截面积风速取 0.5-1.0m/s,大多数情况下取 0.6-0.7m/s; 2、 活性炭风阻为 250-300Pa/10cm,一般取 20-30cm 厚; 3、 对于风量较小的可以采取单层吸附形式(<12000m³/h),设计示意图见图一; 4、 风量较大时可以采取双层或多层吸附形式(>12000m³/h),设计示意图见图二; 5、 非极性物质比极性物质更易于吸附,在同一系列物质中,沸点越高的物质越易被吸附,分子量越大越易被吸附; 6、 蜂窝活性炭滤网的过滤设计风速为 1m/s,风阻约 30Pa/1cm厚,吸附效果较差,仅用于简易处理设施(应付环保检查); 7、 活性炭纤维棉的过滤设计风速为 0.2-0.3m/s,风阻为40-60Pa/1cm 厚,厚重 250± 10g/㎡(3.5-4mm)。 二、 喷淋塔 1、 分为立式喷淋塔和卧式喷淋塔两种。卧式喷淋塔以用于降温、水洗居多,立式喷淋塔多用于酸碱中和、强氧化和水过滤等。 2、 立式喷淋塔的设计: 净化塔的尺寸: D = 2 × √Q3600 × π × V 注:式中D 表示喷淋塔直径,单位m Q 表示风量,单位m³/h V 表示空塔流速,单位m/s 3、 空塔流速设计需根据废气性质和实际应用要求进行设计,一般设计规律如下: ① 含氰废气,V 取 0.3-0.6m/s,停留时间取 8-10s; ② 含铬废气,V 取 0.3-0.6m/s,停留时间取 9-12s; ③ 含氨废气,V 取 0.3-0.6m/s,停留时间取 7-12s; ④ 酸性废气(HCl、硫酸雾),V 取 1m/s,停留时间取 5-6s; ⑤ 含 NOX 废气,V 取 0.3-0.6m/s,停留时间取 8-10s; ⑥ 含 HF 废气,V 取 0.3-0.6m/s,停留时间取 9-12s(不宜采用填料塔,氟化物多为难溶或不溶物质,易造成堵塞,通常采取旋流板塔或者空塔); ⑦ 含尘气体(以除尘为主要目的),采用卧式喷淋塔,V 取0.8-1.0m/s,停留时间取 3-4s; ⑧ 有机废气(溶于水、酸或碱的以及可加强化剂【如次氯酸钠等】去除的),V 取 0.4-0.6m/s,停留时间取 8-12s; 4、 喷淋塔的液气比一般按 2.0-2.5L/m³设计; 5、 各类型废气的处理方法: ① 含铬废气 需采用过滤回收预处理和湿式喷淋深度处理相结合的方式。利用网格式铬酸雾回收装置可初步回收员废气中60%-80%的铬酸,考虑到达标排放,后续还需配合喷淋吸收净化。通过亚硫酸溶液可使剧毒性六价铬还原为毒性较低的三价铬: H2CrO7+3Na2SO3+3H2SO4→Cr2(SO4)3+3NaSO4+4H2O ② 氮氧...
