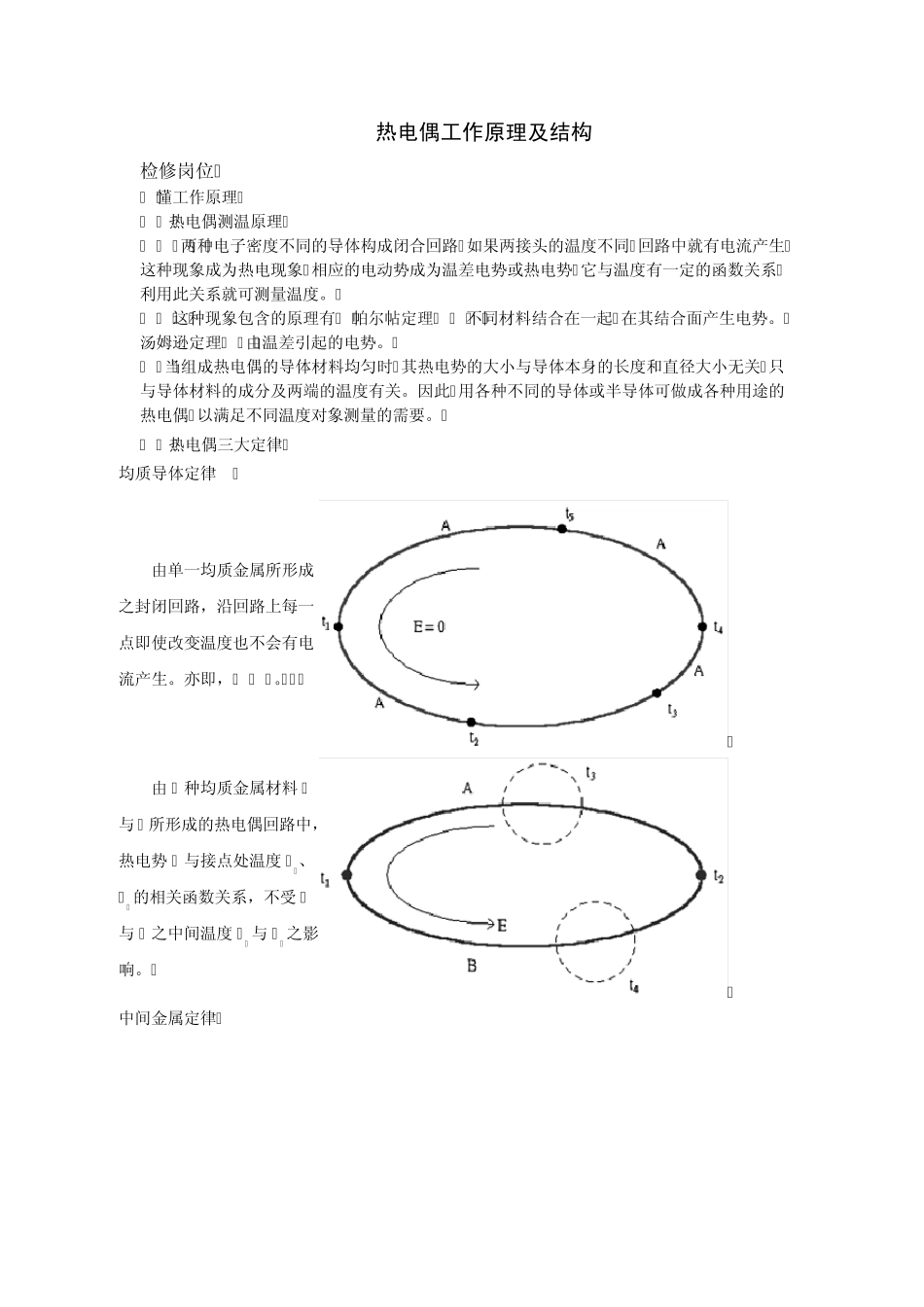

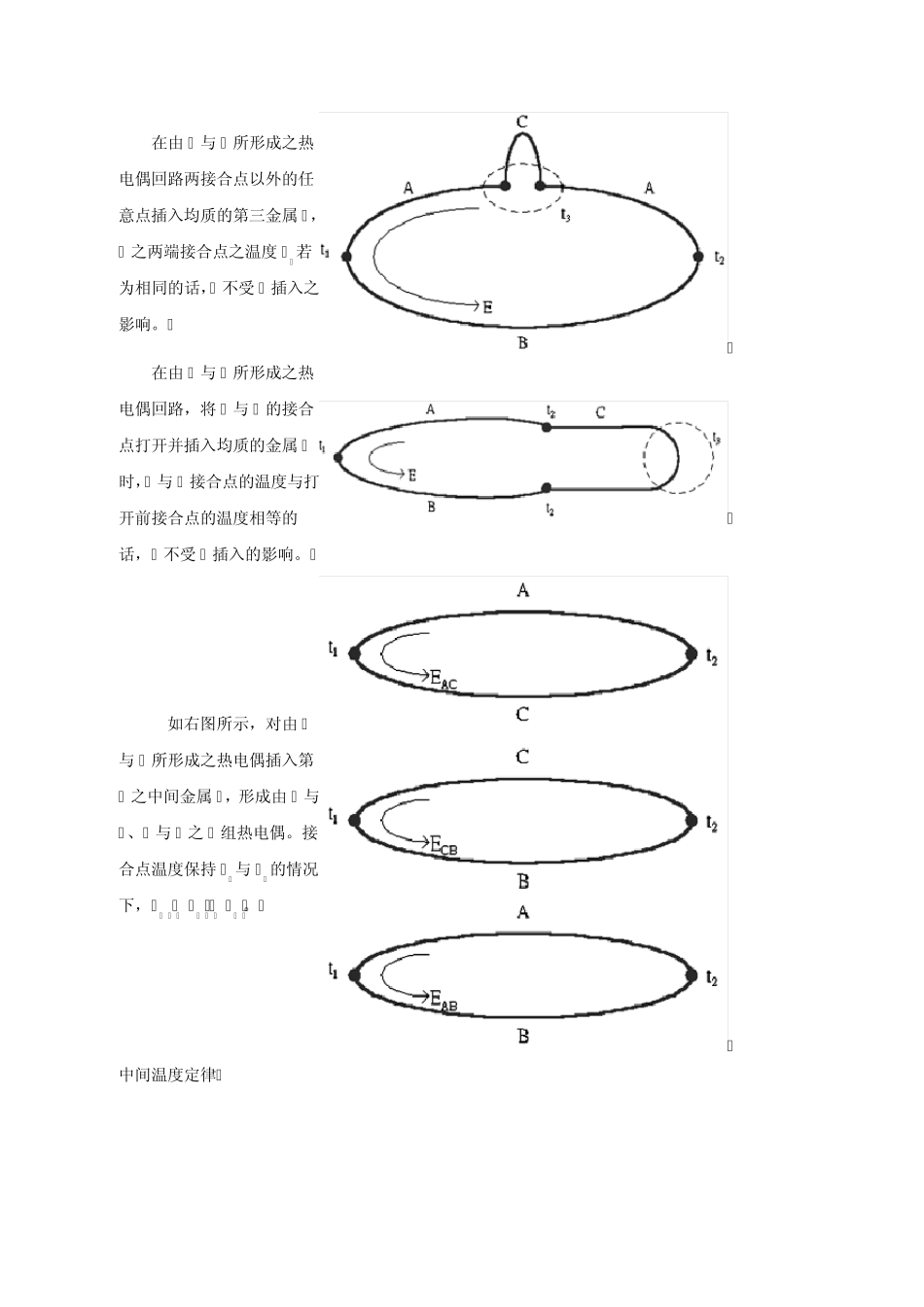

热电偶工作原理及结构 检修岗位 1.懂工作原理 1.1热电偶测温原理 两种电子密度不同的导体构成闭合回路,如果两接头的温度不同,回路中就有电流产生,这种现象成为热电现象,相应的电动势成为温差电势或热电势,它与温度有一定的函数关系,利用此关系就可测量温度。 这种现象包含的原理有: 帕尔帖定理----不同材料结合在一起,在其结合面产生电势。 汤姆逊定理---由温差引起的电势。 当组成热电偶的导体材料均匀时,其热电势的大小与导体本身的长度和直径大小无关,只与导体材料的成分及两端的温度有关。因此,用各种不同的导体或半导体可做成各种用途的热电偶,以满足不同温度对象测量的需要。 1.2热电偶三大定律 均质导体定律 由单一均质金属所形成之封闭回路，沿回路上每一点即使改变温度也不会有电流产生。亦即，E = 0。 由 2种均质金属材料 A与 B所形成的热电偶回路中，热电势 E与接点处温度 t1、t2的相关函数关系，不受 A与 B之中间温度 t3与 t4之影响。 中间金属定律 在由A与B所形成之热电偶回路两接合点以外的任意点插入均质的第三金属C，C之两端接合点之温度t3若为相同的话，E不受C插入之影响。 在由A与B所形成之热电偶回路，将A与B的接合点打开并插入均质的金属C时，A与C接合点的温度与打开前接合点的温度相等的话，E不受C插入的影响。 如右图所示，对由A与B所形成之热电偶插入第3之中间金属C，形成由A与C、C与B之2组热电偶。接合点温度保持 t1与t2的情况下，EAC + ECB = EAB。 中间温度定律 如右图所示任意数的异种金属A、B、C‧‧‧G所形成的封闭回路，封闭回路之全体或是全部的接合点保持在相等的温度时，此回路的E=0。 如右图所示，A与B所形成之热电偶，两接合点之温度为t1与t2时之E为E12，t2与t3时之E为E13的话，E12 + E23 = E13。此时，称t2为中间温度。 以中间温度t2选择如0℃这样的标准温度，求得相对 0℃任意的温度t1、t2、t3‧‧‧tn之热电动势，任意两点间之热电动势便可以计算求得。 如右图所示，对于使用补偿导线之热电偶回路适用以上之观念。A与B为热电偶，C与D为A、B用之补偿导线，M为数字电压计，计算后可得下面关系式： E = EAB (t1) － EAB (t3) 也就是说，M所测定之电 位差是由t1、t3所决定，不受 t2之影响。 2.懂设备结构 2.1热电偶的结构 热电偶是有两根不同导体(或称电极)构成的.这两根导体一端焊接在一起,成为热端(或称工作端),测温时将此端...
