河岸溢洪道介绍

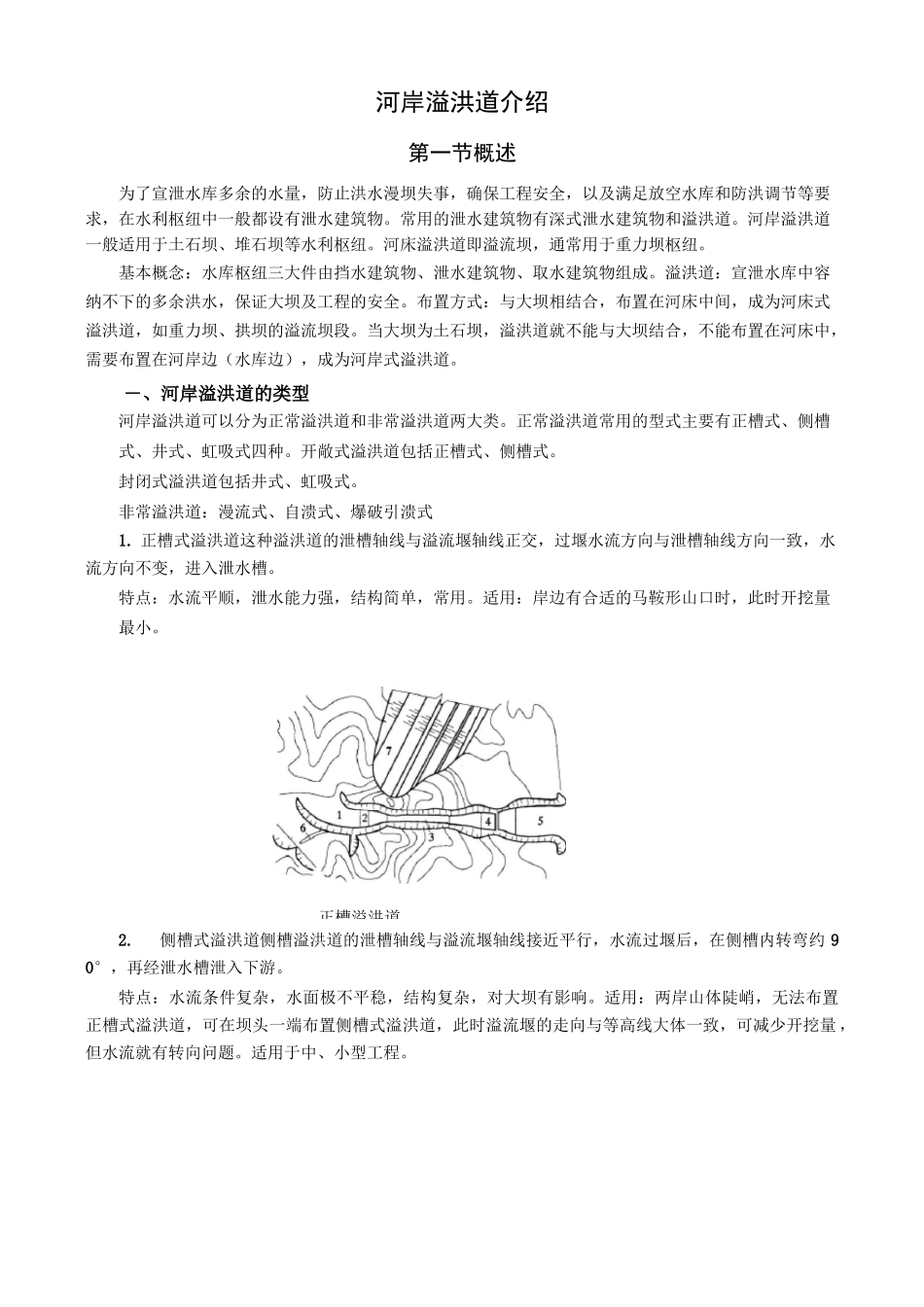

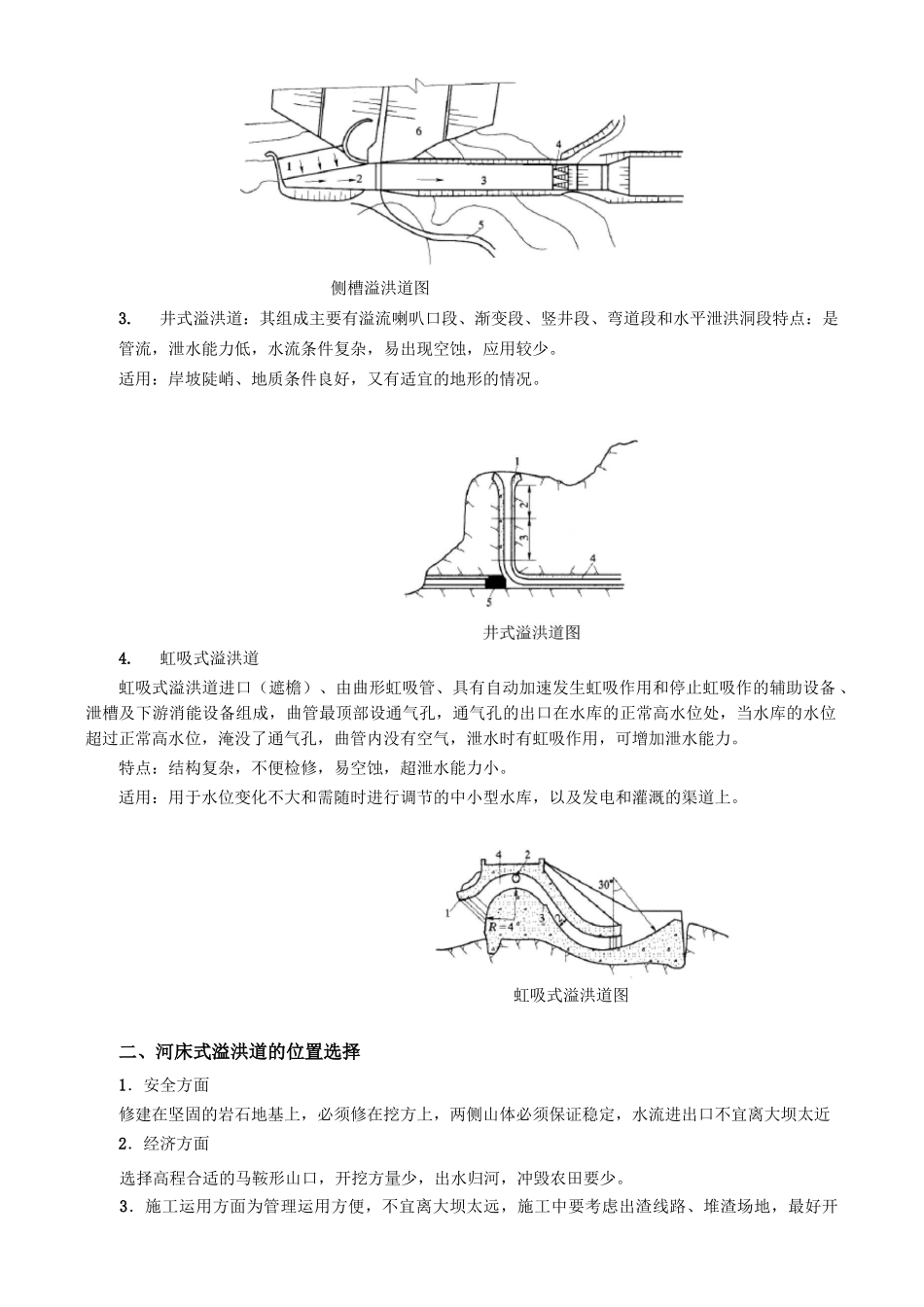

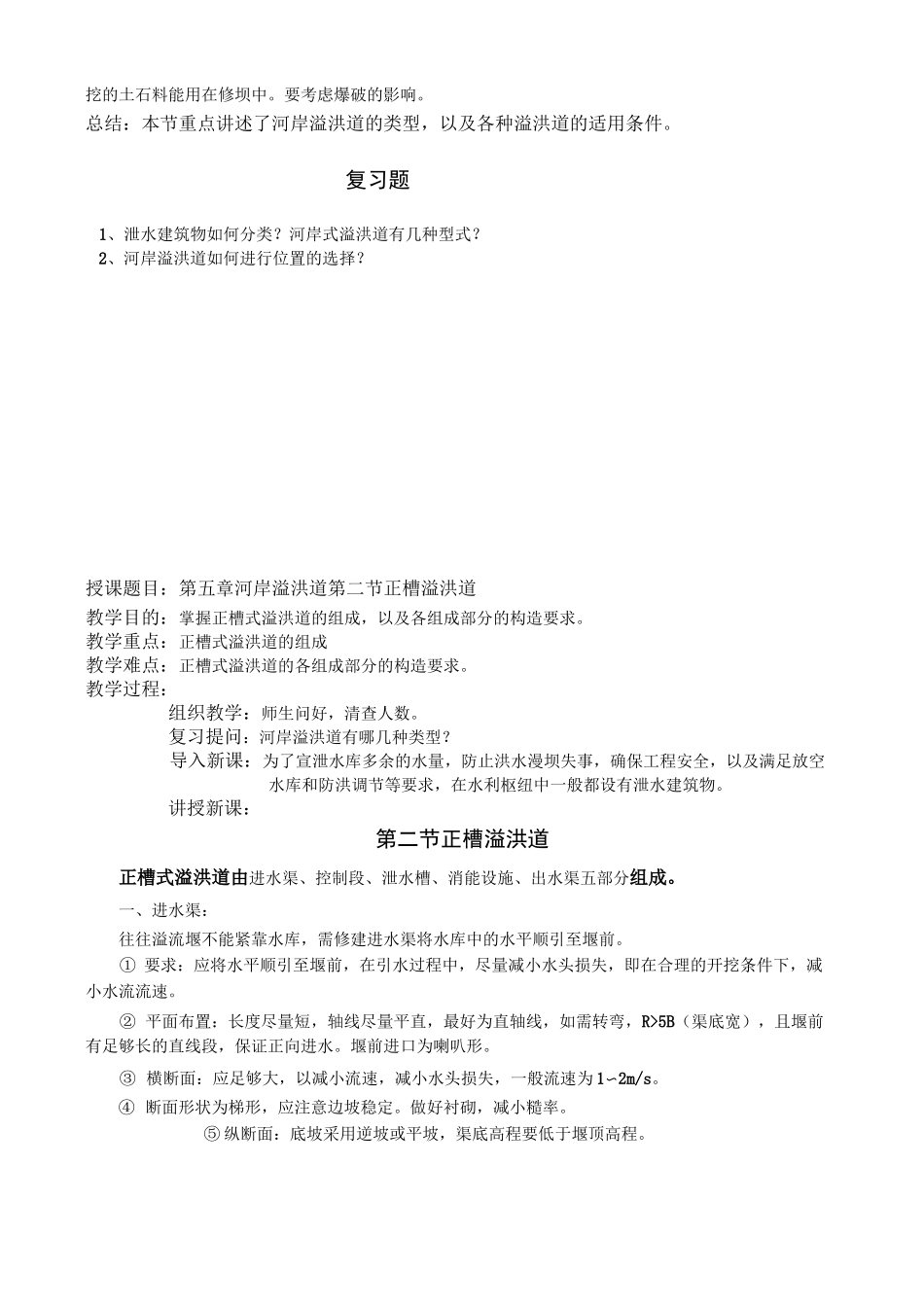

河岸溢洪道介绍第一节概述为了宣泄水库多余的水量，防止洪水漫坝失事，确保工程安全，以及满足放空水库和防洪调节等要求，在水利枢纽中一般都设有泄水建筑物。常用的泄水建筑物有深式泄水建筑物和溢洪道。河岸溢洪道一般适用于土石坝、堆石坝等水利枢纽。河床溢洪道即溢流坝，通常用于重力坝枢纽。基本概念：水库枢纽三大件由挡水建筑物、泄水建筑物、取水建筑物组成。溢洪道：宣泄水库中容纳不下的多余洪水，保证大坝及工程的安全。布置方式：与大坝相结合，布置在河床中间，成为河床式溢洪道，如重力坝、拱坝的溢流坝段。当大坝为土石坝，溢洪道就不能与大坝结合，不能布置在河床中，需要布置在河岸边（水库边），成为河岸式溢洪道。―、河岸溢洪道的类型河岸溢洪道可以分为正常溢洪道和非常溢洪道两大类。正常溢洪道常用的型式主要有正槽式、侧槽式、井式、虹吸式四种。开敞式溢洪道包括正槽式、侧槽式。封闭式溢洪道包括井式、虹吸式。非常溢洪道：漫流式、自溃式、爆破引溃式1. 正槽式溢洪道这种溢洪道的泄槽轴线与溢流堰轴线正交，过堰水流方向与泄槽轴线方向一致，水流方向不变，进入泄水槽。特点：水流平顺，泄水能力强，结构简单，常用。适用：岸边有合适的马鞍形山口时，此时开挖量最小。2.侧槽式溢洪道侧槽溢洪道的泄槽轴线与溢流堰轴线接近平行，水流过堰后，在侧槽内转弯约 90°，再经泄水槽泄入下游。特点：水流条件复杂，水面极不平稳，结构复杂，对大坝有影响。适用：两岸山体陡峭，无法布置正槽式溢洪道，可在坝头一端布置侧槽式溢洪道，此时溢流堰的走向与等高线大体一致，可减少开挖量 ，但水流就有转向问题。适用于中、小型工程。正槽溢洪道侧槽溢洪道图3.井式溢洪道：其组成主要有溢流喇叭口段、渐变段、竖井段、弯道段和水平泄洪洞段特点：是管流，泄水能力低，水流条件复杂，易出现空蚀，应用较少。适用：岸坡陡峭、地质条件良好，又有适宜的地形的情况。4.虹吸式溢洪道虹吸式溢洪道进口（遮檐）、由曲形虹吸管、具有自动加速发生虹吸作用和停止虹吸作的辅助设备 、泄槽及下游消能设备组成，曲管最顶部设通气孔，通气孔的出口在水库的正常高水位处，当水库的水位超过正常高水位，淹没了通气孔，曲管内没有空气，泄水时有虹吸作用，可增加泄水能力。特点：结构复杂，不便检修，易空蚀，超泄水能力小。适用：用于水位变化不大和需随时进行调节的中小型水库，以及发电和灌溉的渠道上。虹吸式溢洪道图二、河床式溢洪道的位...
